产品概述

现代通信技术的日新月异，5G通信、AI和物联网的发展，对电子设备的信号传输要求越来越高，对应用广泛兼容多种协议，传输延时更小，低功耗和小封装集成化等性能更优的电平转换芯片需求与日俱增。

力芯微推出一款2通道自动双向电平转换芯片 ETF0102，待机电流低至100nA以下，纳秒级极低传输延时，无需额外控制传输方向，宽电压范围允许电压在0.95V~3.3V ↔1.8V~5V之间双向转换，小封装尺寸DFN8 (1.4mm × 1mm)，适用于对传输延时或功耗要求严格的便携式设备：智能手机、笔记本电脑、智能穿戴设备等领域。

产品特点

  • 无需控制自动转换方向

  • 允许在以下电压之间进行双向电压电平转换：0.95V~3.3V↔1.8V~5V

  • 十分低的待机电流 0.1uA

  • 支持5V的I/O端口，支持TTL电平转换

  • 低RON可减少信号失真

  • 小封装尺寸DFN8 (1.4mm × 1mm)和SOP8 (3.9mm × 4.9mm)

典型应用


图1：开漏转换的典型应用电路

管脚定义


图2：DFN8 (1.4mm×1mm)


图3：SOP8 (3.9mm × 4.9mm)

功能框图

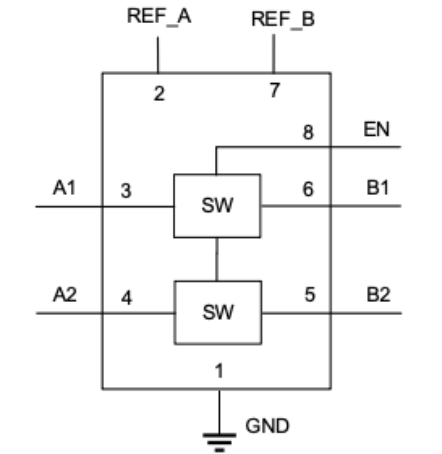

图4：功能框图

其他亮点

ETF0102 在1.2V转1.8V的电压转换，负载电容50pf的条件下，可达到5ns左右的极短传输延时时间。

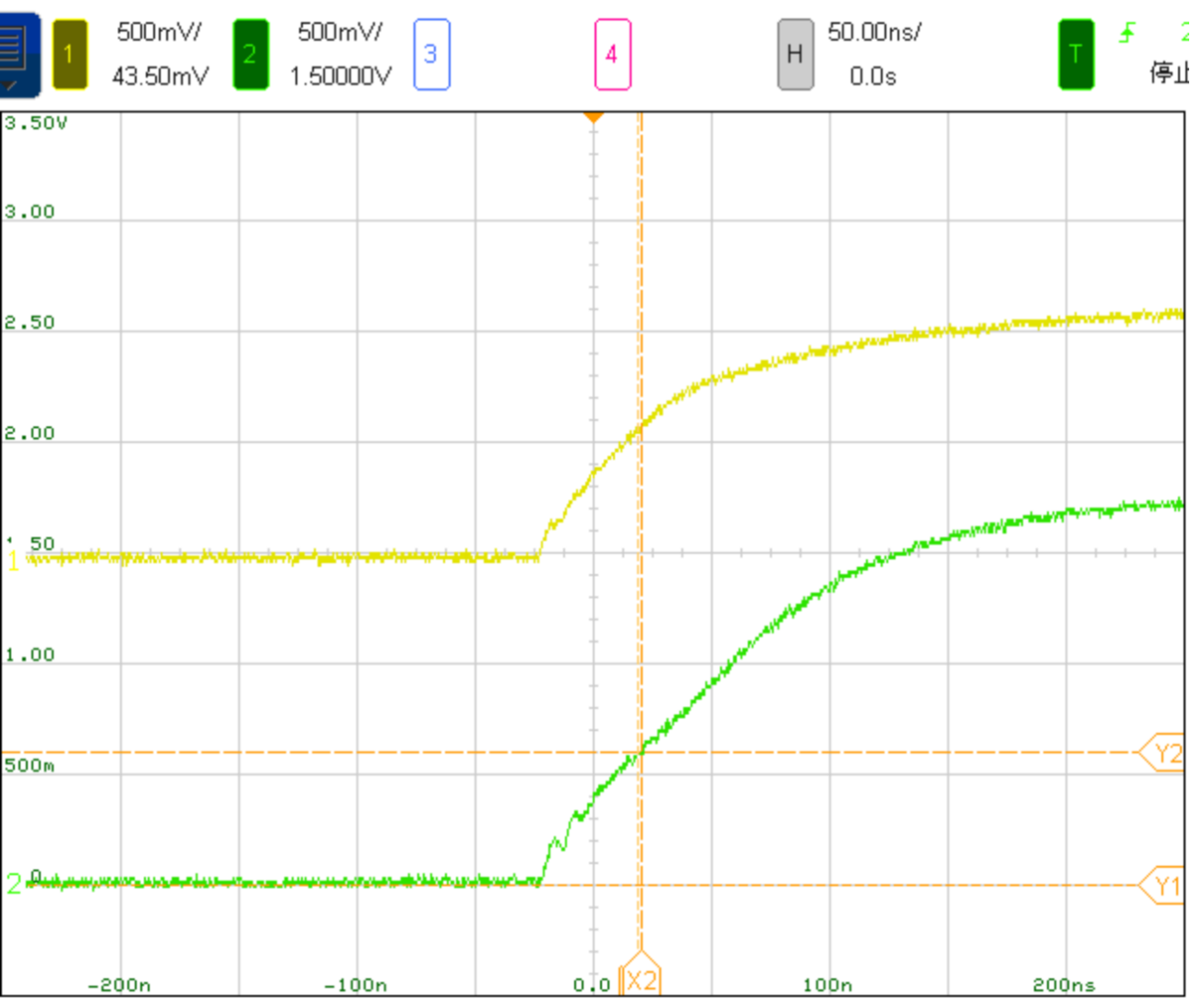

图5

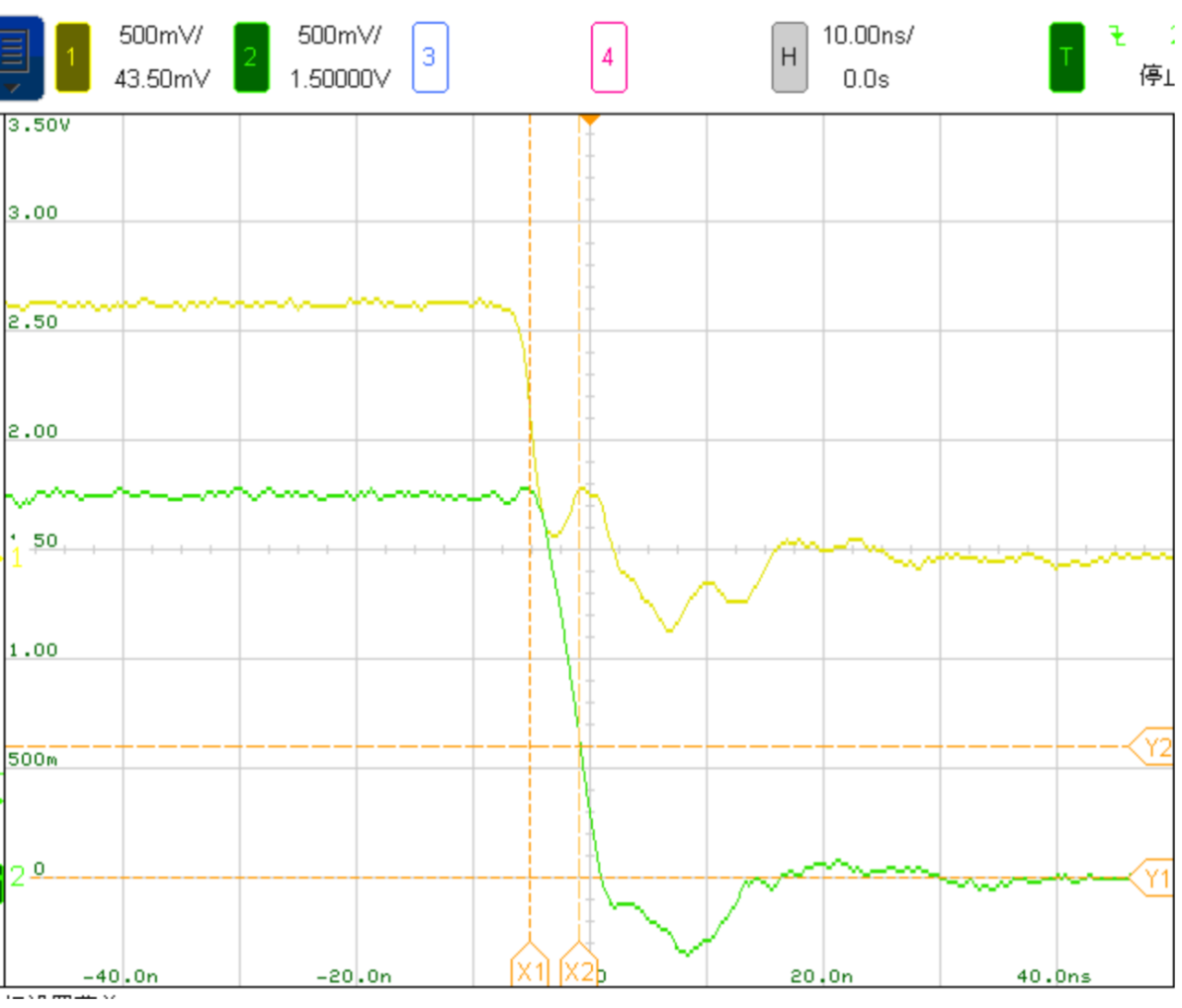

图6

来源：力芯微电子
