产品概要
2W DPDT射频开关
博瑞集信推出新款双刀双掷射频开关BR9578FDJ，工作频段覆盖1GHz至8GHz，在3GHz频点处，其插入损耗典型值为1.9dB，端口隔离度达42dB，1dB压缩点(IP1dB)为33dBm；采用-5V单电源供电，逻辑控制接口兼容0V/-5V电平。
该产品采用一体化MMIC设计，相较由两个独立单刀双掷开关搭建的传统方案，能从根本上解决两条信号路径间的幅度偏差与相位不一致问题，确保双通道切换的同步性与性能一致性。同时，纳秒级的切换速度可满足TDD系统时序及自动化测试等高速度、高可靠性切换需求，因此，可广泛应用于开关滤波矩阵、多通道测试设备及相控阵系统等应用场景。
BR9578FDJ简介
工作频率： 1GHz~8GHz
插入损耗： 1.9dB@3GHz
隔离度： 40dB@3GHz
输入功率 1dB 压缩点： 33.1dBm@3GHz
供电电压： -5V
控制电压： 0V/-5V
静态电流： 1mA
切换时间： 115ns（ON）
20ns（OFF）
封装形式： QFN16（3mm*3mm）

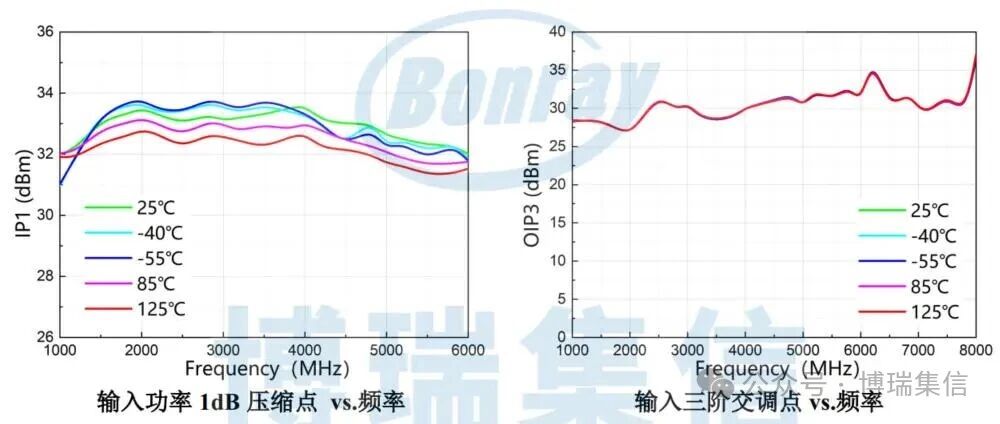

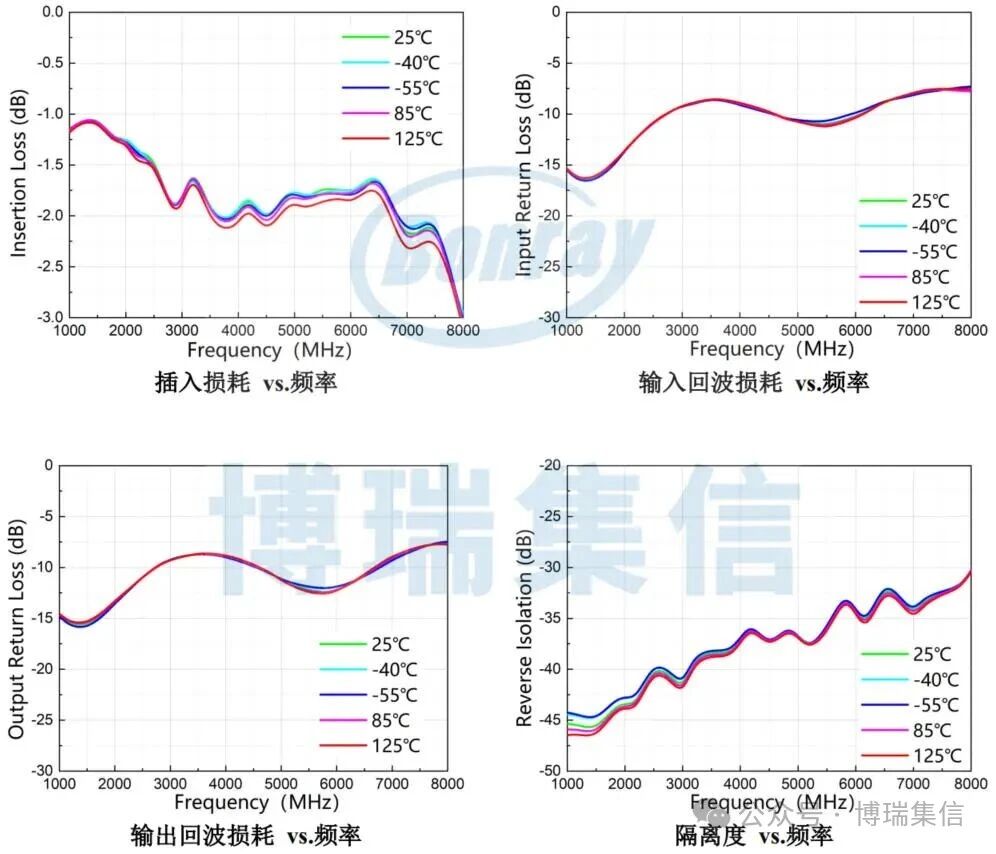

射频特性

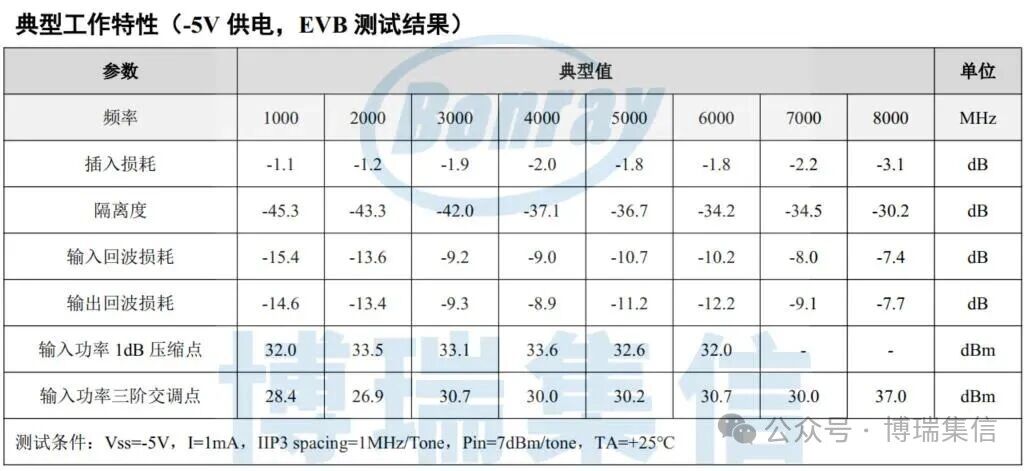

典型工作特性

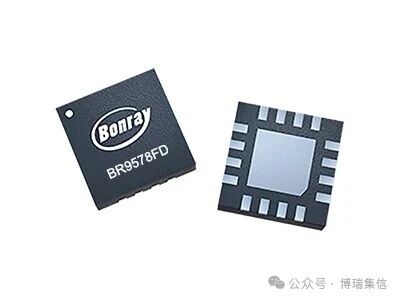

芯片效果图
关于博瑞集信
博瑞集信是一家国内领先的自主可控核心芯片和特种通信设备提供商。凭借经验丰富的团队、完备高效的平台、先进可靠的工艺，已在自主可控射频微波领域处于业界领先水平。公司专注于通信、雷达、航空电子等领域的核心芯片及关键模块的研发、生产与销售，通过提供完全自主可控的创新技术与完整的产品解决方案，能够灵活满足不同用户的个性化需求及快速创新需要。
来源：博瑞集信
