产品概述
在智能设备普及的今天，LED点阵屏成为信息交互的重要窗口，它不仅能够清晰展示设备状态、时间、温度等信息，还能通过动态效果增强用户体验，选择一颗高效、稳定的驱动芯片，是确保显示效果清晰、运行可靠的关键。力芯微推出了一款专为LED矩阵显示设计的高性能恒流驱动芯片ET61626，单芯片最大支持16×8 LED点阵，最多128颗LED。
ET61626显示效果细腻，每颗LED支持256阶PWM调光，可实现平滑的亮度过渡与丰富的灰度表现，整体电流支持64档调节，适应不同亮度环境与功耗要求，内置消隐功能，有效避免鬼影，提升视觉清晰度。稳定可靠，内置双重过温保护（125℃降流/150℃关断），保障芯片长时间稳定工作，支持死区时间可调，避免扫描冲突，提升显示稳定性，具备掉电复位功能，系统异常时可快速恢复。灵活节能，支持宽电压供电与低功耗睡眠模式，适配各类电池供电与便携设备，封装采用SOP28（18mm×7.5mm）、EQSOP28（9.8mm×3.8mm）和QFN28（4mm×4mm）可适应不同空间需求。
产品特性
电源电压范围 2.7~5.5V
最大应用点阵16×8，最大驱动128个LED
16路恒流驱动，输出电流最大30mA
整体电流支持64档调节
每点支持256级辉度调节
I2C通讯接口
内置时钟模块
内置上电复位模块
内置睡眠模式
内置消隐功能
封装：SOP28（18mm×7.5mm）、EQSOP28（9.8mm×3.8mm）和QFN28（4mm×4mm）

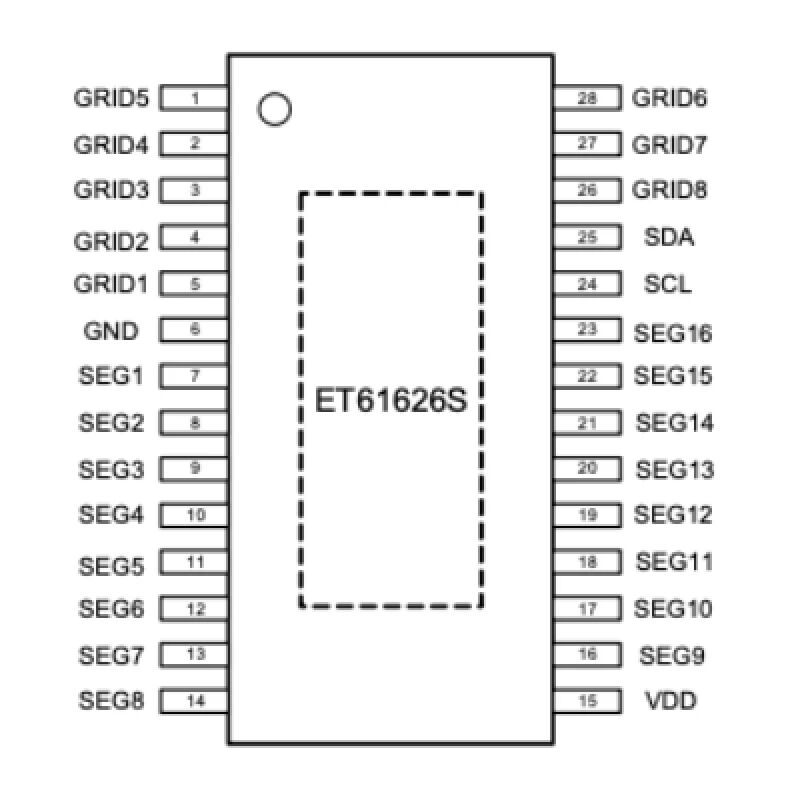

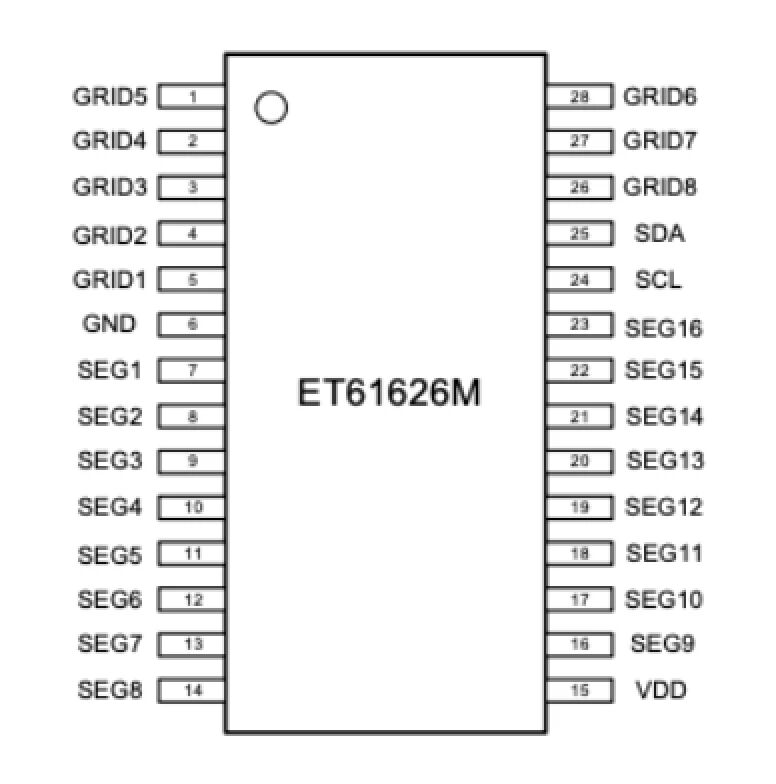

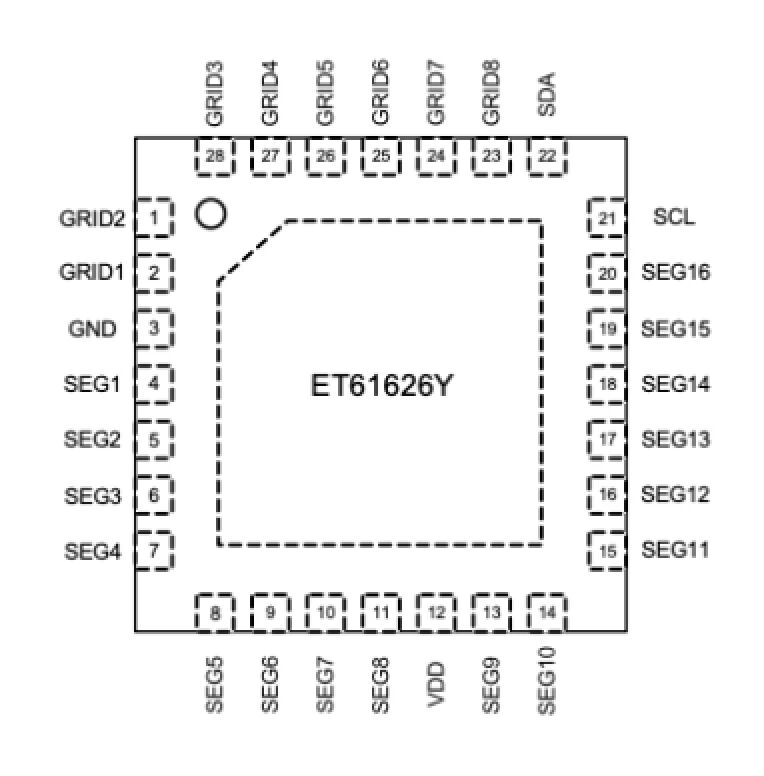

管脚定义
典型应用
来源：力芯微电子
