专为安防网通设计:萨瑞微电子P0080TB-MC TSS保护器件,大通流低残压,为设备安全保驾护航


在安防监控、网络通信等设备中,各类接口(如RJ45网口、BNC视频端口等)常因静电放电(ESD)、雷击浪涌等瞬态过电压而损坏,严重影响系统稳定性和使用寿命。

针对这一痛点,江西萨瑞微电子推出了一款性能优异的TSS系列浪涌保护器件——P0080TB-MC,以其大通流、低残压的卓越特性,成为安防、网通设备端口防护的可靠选择。

01  产品核心优势:大通流、低残压


大通流能力

800A 峰值脉冲电流(10/700μs波形),可抵御强浪涌冲击,满足国内外安规要求。

多次浪涌冲击后性能不衰减,可靠性高,适用于恶劣电磁环境。

低容低残压

残压(Vs)仅为4V(@10mA),有效钳位过电压,避免后级电路受损。

导通电压低,响应速度快,能为敏感电路提供更平顺的保护。

低电容(≤30pF),不影响高速信号完整性。

短路失效模式,过载后仍可提供一定保护,避免开路风险。

符合无铅环保标准(E3级),适合出口与绿色制造。

02  关键电气参数速览

该器件构建了由“预警-击穿-钳位”组成的层层递进的三重动态防护体系,其核心电气参数如下表所示:

参数层级

符号

测试条件

数值

单位

击穿电压

 (VRWM)

Iᵣ = 5μA

6 ~ 25

V

最大残压

V

I = 10mA

≤4

V

通流能力

10/700μs

800

A

保持电流

I

≥2.2

mA

结电容

Cₒ

1MHz,

2V偏置

≤30

pF

工作温度范围:-40℃ ~ +125℃,适用于户外及工业环境。

03  实测性能解析

根据萨瑞微实验室的测试报告,P0080TB-MC在浪涌冲击测试中表现优异:


测试结果:

可通过 4.2KV 浪涌测试(对应峰值电流约 112A)

极限测试在 4.8KV 时产品击穿,仍表现出较高的浪涌耐受能力

残压表现:在 4.2KV 浪涌下,钳位电压仅约 25–26V,展现优异的低残压特性。

结论:该产品可满足绝大多数安防、通信设备的雷击浪涌防护需求,具备高可靠性。

04  典型应用方案推荐

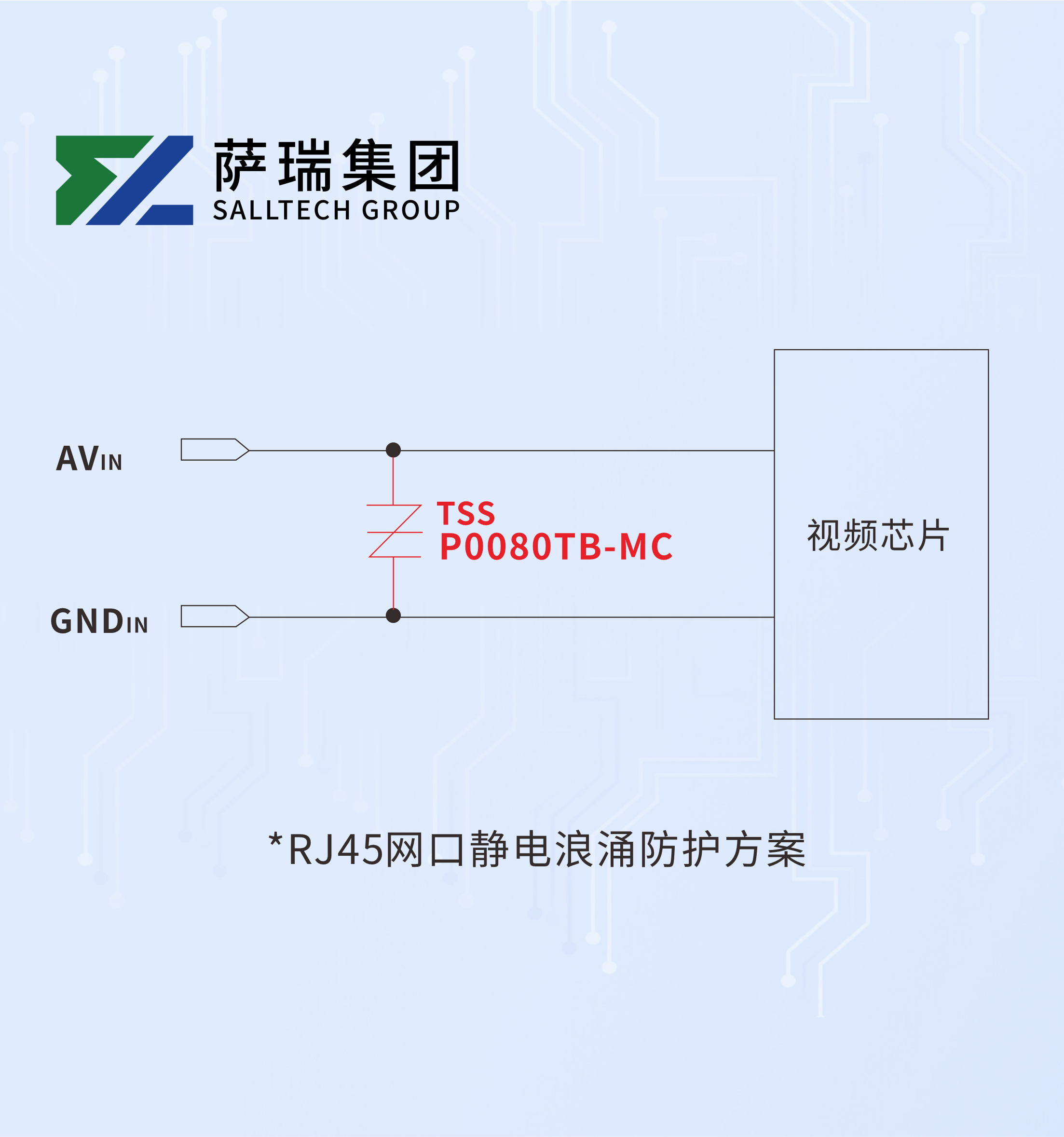

RJ45网口静电浪涌防护方案


用于交换机、路由器、网络摄像机等设备的以太网端口。

P0080TB-MC并联在信号线与地之间,可有效吸收雷击感应、ESD等瞬态干扰,保护PHY芯片不受损。

BNC视频端口静电浪涌防护方案


适用于模拟摄像机、视频采集卡、监控矩阵等视频传输线路。

在BNC接口的信号线与屏蔽层之间接入TSS,可抑制浪涌及静电脉冲,提升视频信号稳定性与设备寿命。

选择萨瑞微,选择可靠

在安防与通信设备日益追求高可靠性与长寿命的今天,端口防护已成为设计中的关键一环。

萨瑞微电子P0080TB-MC TSS器件,凭借其大通流、低残压、高可靠的综合性能,为各类接口提供了一道坚固的“电压防火墙”,是工程师在安防、网通、工控等场景中实现稳健防护的优选器件。
