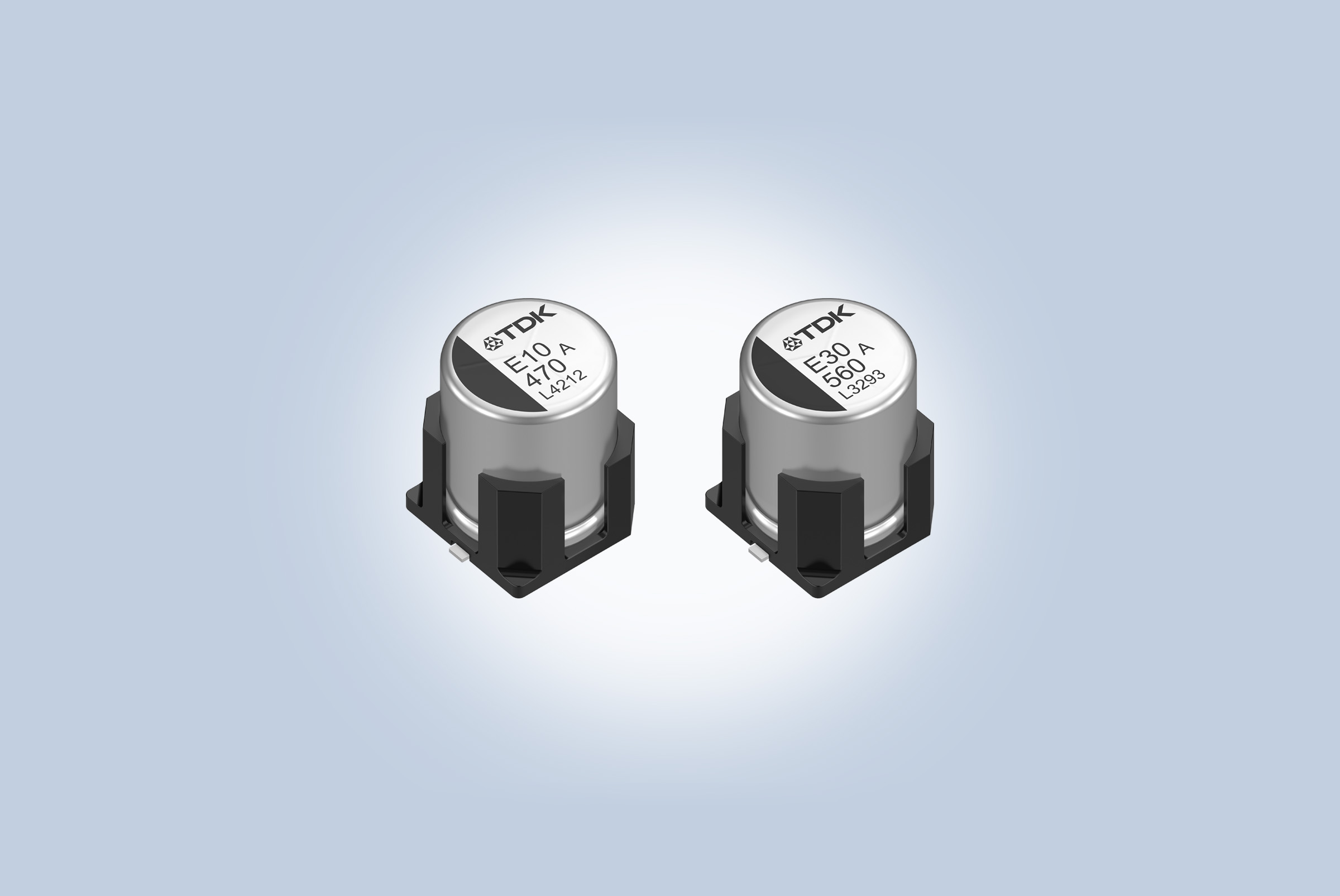

TDK株式会社（东京证券交易所代码：6762）宣布扩展其B409x系列表面贴装 (SMD) 混合聚合物铝电解电容器产品线，推出可耐受高达30 g机械振动（参照MIL-STD-202标准方法204）的新成员——B409x系列。新系列元件的优异抗振动性能得益于其底板增设的4根加固支柱，可在受到机械冲击与振动时能有效稳定元件本体。新型元件的订购代码后缀为 “100”（标准型后缀为“000”），专为苛刻的汽车及工业应用而设计。
该系列表面贴装元件额定电压在25 V至80 V之间；容量范围为56 µF至1100 µF；直径10 mm；高度从10.2 mm到16.8 mm不等；工作温度范围为-55 °C至+105 °C (B40950)，最高可达+150 °C (B40910)。得益于聚合物材料，B409x系列具有较低的等效串联电阻 (ESR)，范围为10 mΩ至33 mΩ，高纹波电流能力可达2.8 A至5.8 A。在额定电压与纹波电流，以及+125 °C环境温度条件下，该系列元件的使用寿命可达4000小时。其中，工业用B40950系列在额定电压与纹波电流，以及+105 °C环境温度条件下的使用寿命超过10,000小时。
我们还提供了基于网页的AlCap Tool，方便用户快捷计算出产品在特定工况下准确使用寿命。
特性和应用
主要应用
汽车电子（比如电动助力转向系统、DC-DC转换器、冷却风扇、水泵与油泵、制动系统等）
工业电子（比如GPU、机器人、电动自行车、电动滑板车、电动工具等）
主要特点和效益
小型化封装
使用寿命：4000小时@+125 °C；B40950系列：10,000小时@+105 °C
高纹波电流能力
在≤+150 °C的温度范围内可保持较低的ESR
可选标准型（订购代码后缀为000）和抗振动型（订购代码后缀为100）（参照MIL-STD-202标准方法204）
抗振动性能：抗振动型：30 g；标准型：5 g支持表面贴装与回流焊
符合RoHS
关键数据
订购代码 | 额定电容 [µF] | 额定电压 [V] | ESR [mΩ] | 温度范围 [°C] |
|---|---|---|---|---|
B40900* | 270 … 750 | 25 … 35 | 13 … 20 | -55 … +125 |
B40910* | 56 … 750 | 25 … 80 | 10 … 30 | -55 … +150 |
B40920* | 330 … 820 | 25 … 35 | 13 … 20 | -55 … +125 |
B40921* | 390 … 1100 | 25 … 35 | 13 … 20 | -55 … +125 |
B40921* | 390 … 1100 | 25 … 35 | 13 … 20 | -55 … +125 |
B40930* | 330 … 820 | 25 … 35 | 13 … 20 | -55 … +145 |
B40940* | 82 … 270 | 50 … 63 | 15 … 30 | -55 … +145 |
B40950* | 56 … 1000 | 25 … 80 | 15 … 33 | -40 … +105 |
如需了解该产品的更多信息，请访问www.tdk-electronics.tdk.cn/zh/smd_capacitors
