在日益精密的电子设备中，瞬态电压抑制二极管（TVS）作为电路保护的"安全卫士"，其性能直接关系到整个系统的可靠性。江西萨瑞微电子最新推出的M4SMF24A-LC和M4SMF28A-LC系列TVS二极管，以其创新的低负压钳位技术，为电路保护领域带来了突破性解决方案。
› 01 系列产品概览：双型号覆盖主流应用
萨瑞微电子此次推出的两个型号分别针对不同的工作电压需求：
M4SMF24A-LC核心参数
M4SMF28A-LC核心参数

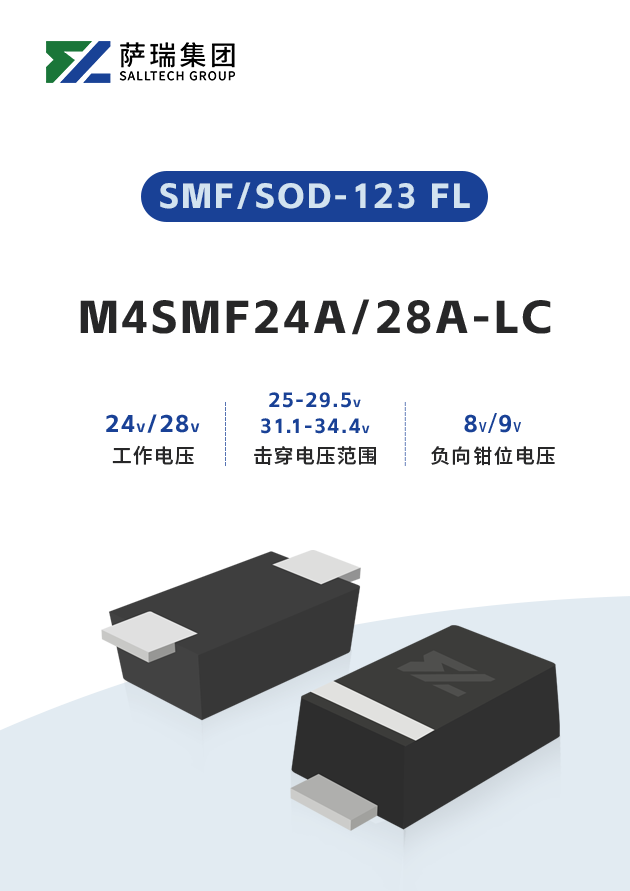

两款产品均采用SMF/SOD-123FL封装，在仅3.0×1.9mm的微小空间内实现了卓越的保护性能。
› 02 核心技术突破：低负压钳位的革命性意义
什么是不对称钳位？
传统TVS二极管通常提供对称的双向保护，但实际电路中，正向和负向的瞬态威胁往往不同。萨瑞微电子的M4SMFxxA-LC系列采用创新的不对称钳位设计：
实测钳位性能对比：
M4SMF24A-LC：
M4SMF28A-LC：
› 03 实测性能验证：实验室数据说话
M4SMF24A-LC测试结果（5样品）：
VBR@1mA：26.64-26.96V（均在25.2-28.5V规范内）
IR@24V：0.003-0.052μA（远低于≤1μA标准）
一致性表现优秀，全部PASS
负向钳位效果显著： 200V冲击：钳位电压8.6-9V，电流90.4A 400V冲击：钳位电压17.2-17.6V，电流184-186A 全部样品在各级别测试中均通过
M4SMF28A-LC测试结果（10样品）：
VBR@1mA：32.42-33.33V（符合31.1-34.4V规范）
IR@28V：0.014-0.083μA（优于≤1μA标准）
良率100%，全部PASS
正接时（负向保护）表现出极高的负向浪涌承受能力和超低钳位电压：
100V冲击：钳位电压仅4.16-4.24V
200V冲击：钳位电压6.8-7V，电流92A
400V冲击：钳位电压12-12.4V，电流184-188A
600V冲击：钳位电压18-19.2V，电流272-276A
在650V极高冲击下才出现保护性短路
关键发现： M4SMF28A-LC在正接测试中，即使面对200V的高浪涌冲击，负向钳位电压仍能保持在7V左右，充分验证了其卓越的低负压钳位能力。
低负压的技术价值 低负压的技术价值：充电保护的关键突破 这种负向极低钳位电压的特性，在各类充电接口应用中具有重要价值： Type-C接口保护 现代Type-C接口集成了高速数据、音频视频和充电功能，其中CC逻辑控制芯片对负向电压极其敏感。M4SMF28A-LC的9V负向钳位电压为这些精密芯片提供了精准保护。 快充协议保护 在QC、PD等快充协议中，协议识别芯片工作电压低，对负向浪涌耐受度差。低负压TVS确保协议握手过程不因电压扰动而中断。 充电端口热插拔保护 用户热插拔充电器时产生的负向电压振铃，可能损坏充电管理IC。传统TVS钳位电压较高，保护效果有限，而M4SMF系列的低负压特性能够及时钳制这些瞬态威胁。 无线充电系统 无线充电线圈中的反向感应电动势会产生负向电压尖峰，低负压TVS为功率接收端的精密整流电路提供可靠保护。
› 04 应用场景深度解析
电源端口保护
保护优势： 低负压钳位（8-9V）有效保护电源管理IC 6400W高浪涌防护应对电源线引入的雷击浪涌 防止热插拔和感性负载产生的负向电压尖峰 低速通信端口保护 快速响应（<1.0ps）有效抑制ESD静电 低电容设计不影响信号完整性 30kV ESD防护等级满足严苛环境要求
选择萨瑞微，选择可靠
在电路保护技术日益重要的今天，萨瑞微电子通过M4SMF24A-LC和M4SMF28A-LC系列产品，展现了在TVS技术领域的创新实力。其独特的低负压钳位特性不仅解决了实际应用中的痛点，更为电子设备提供了更加精准、可靠的保护方案。
随着5G、物联网、汽车电子等领域的快速发展，对电路保护器件提出了更高要求。萨瑞微电子此系列产品的推出，正当时且具有重要的技术意义。
关于萨瑞微电子
萨瑞微电子是一家专业从事半导体分立器件芯片设计、晶圆制造、封装测试与应用服务于一体的IDM模式的国家级高新技术企业。
公司成立于2014年，总部位于江西省南昌市赣江新区，在上海成立研发中心，在深圳成立销售中心，在南昌建立了35000平米制造基地。设有年产200万片4、5、6寸晶圆生产线以及年产300亿只分立器件封装产线。
主营产品包括：MOSFET（超结MOSFET、高压平面MOSFET、中低压沟槽MOSFET、中低压SGT MOSFET、IGBT、SiC MOSFET）；保护器件（ESD、PTVS、PTSS、GDT、Zener）；二三极管（BJT、SKY、Sic肖特基二极管、Switching、BRT数字晶体管、Rectifier、Rectifier bridge、SCR可控硅）；模拟IC（LDO、OVP、锂电保护IC）等器件。
公司的产品广泛应用于通讯、安防、消费类电子、汽车电子、工业电子、医疗、仪器仪表等领域，是国内外一线品牌客户首选供应商。
公司秉承“创新、成长、永续、责任”的经营理念，恪守“质量第一、客户满意；严进严出、绿色环保”的质量方针，成为国内领先的功率半导体与保护器件IDM公司。
来源：江西萨瑞微电子
