上海治精微电子有限公司(以下简称“治精微”)，总部位于张江的高端模拟芯片方案供应商，在继40V低漏电流、低电荷注入的高性能多路复用器ZJG4438/4428/4408之后，隆重推出新一代50V、低漏电流、低导通电阻、175MHz带宽精密单刀双掷(SPDT)开关ZJG4469。它可以广泛应用于自动测试设备(ATE)、功能测试(FCT)、过程控制(PLC)、分布式控制系统(DCS)、精密数据采集等场合。TSOT23-8和MSOP-8封装的管脚定义兼容国际竞品。客户可在已有解决方案中实现快速替换，无需做任何软、硬件修改便可获得更高的性能。

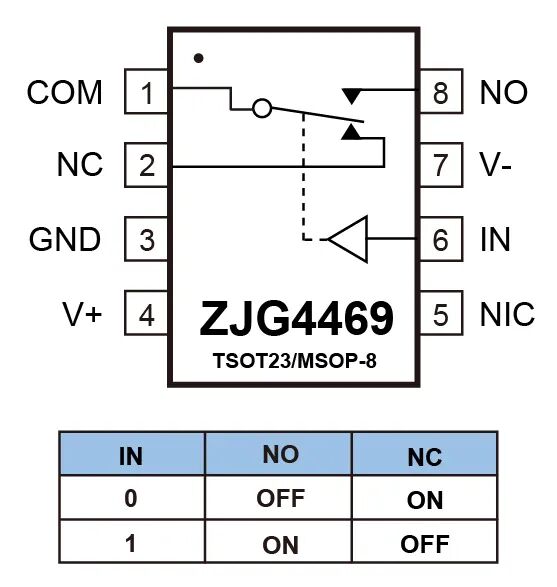

ZJG4469功能框图和引脚定义
低导通阻抗，且具有优良的道通阻抗平坦度
高压模拟开关的导通电阻往往随着模拟输入信号电平的高低而发生变化。业界通常以导通电阻的平坦度来衡量此种性能，也即电阻的变化幅度相对达额定值的比值。当模拟输入信号电平接近两个电源轨时，常见的高压开关导通电阻会发生巨大变化，其平坦度指标可能高达20%~30%。模拟开关的这种非线性特点，会导致客户信号链路的失真，限制了系统整体精度，比如谐波失真，线性度或者增益误差等受到影响。
ZJG4469采用新型架构，使其导通电阻不受模拟信号电平的影响。在轨到轨的模拟输入信号范围内，导通阻抗保持不变，平坦度小于1%，从而大幅提升系统的线性度。

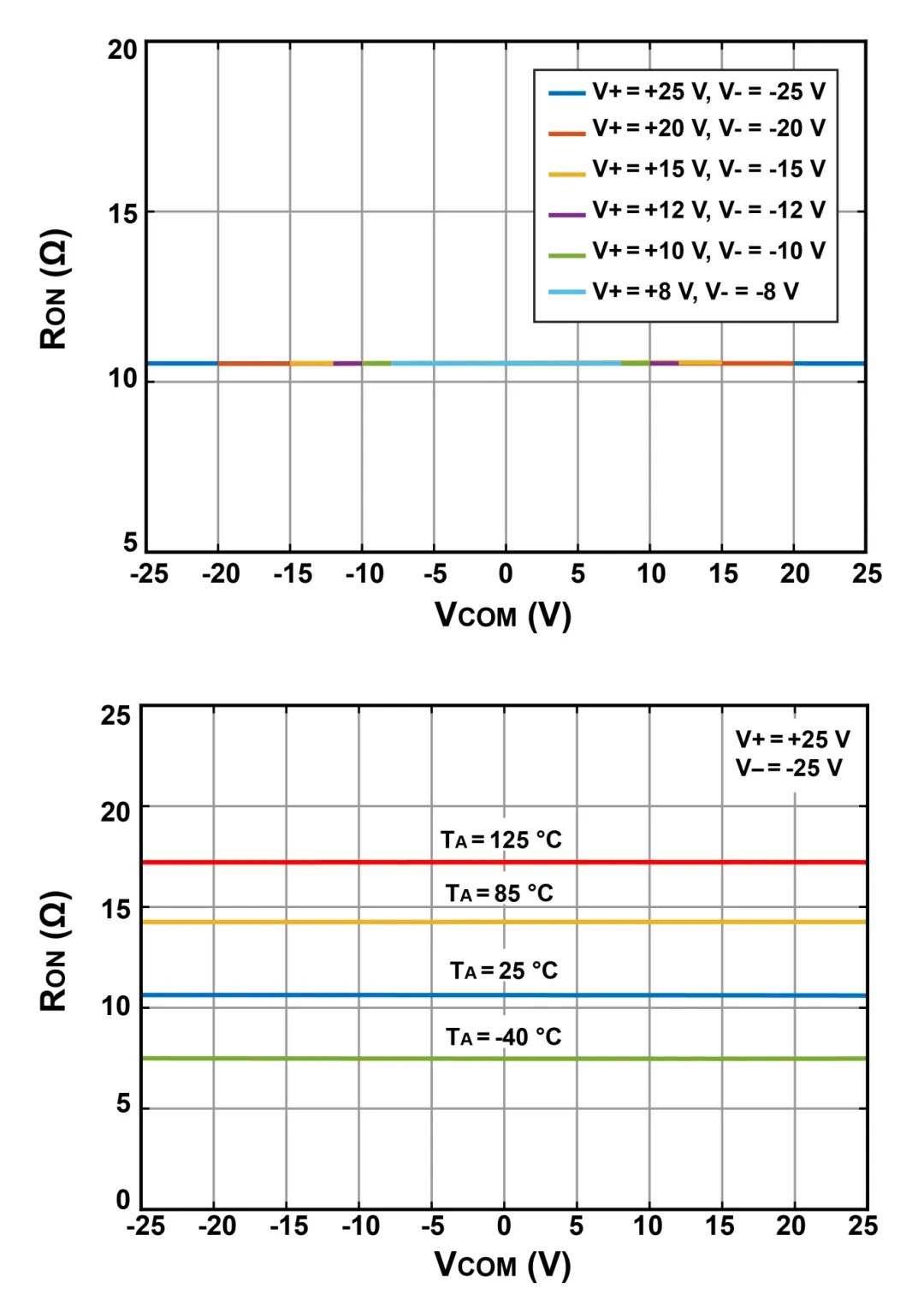

导通阻抗和输入电压以及温度的关系
低漏电流
精密高压开关另一项重要指标是导通或者关断状态下的漏电流。它决定了数据采集模拟前端的测量精度。开关的漏电流越大，信号链路产生的测量误差越大。ZJG4469常温漏电流最大值200pA，导通漏电流最大值2nA@85°C和20nA@125°C。适用于精密信号切换的使用场景。

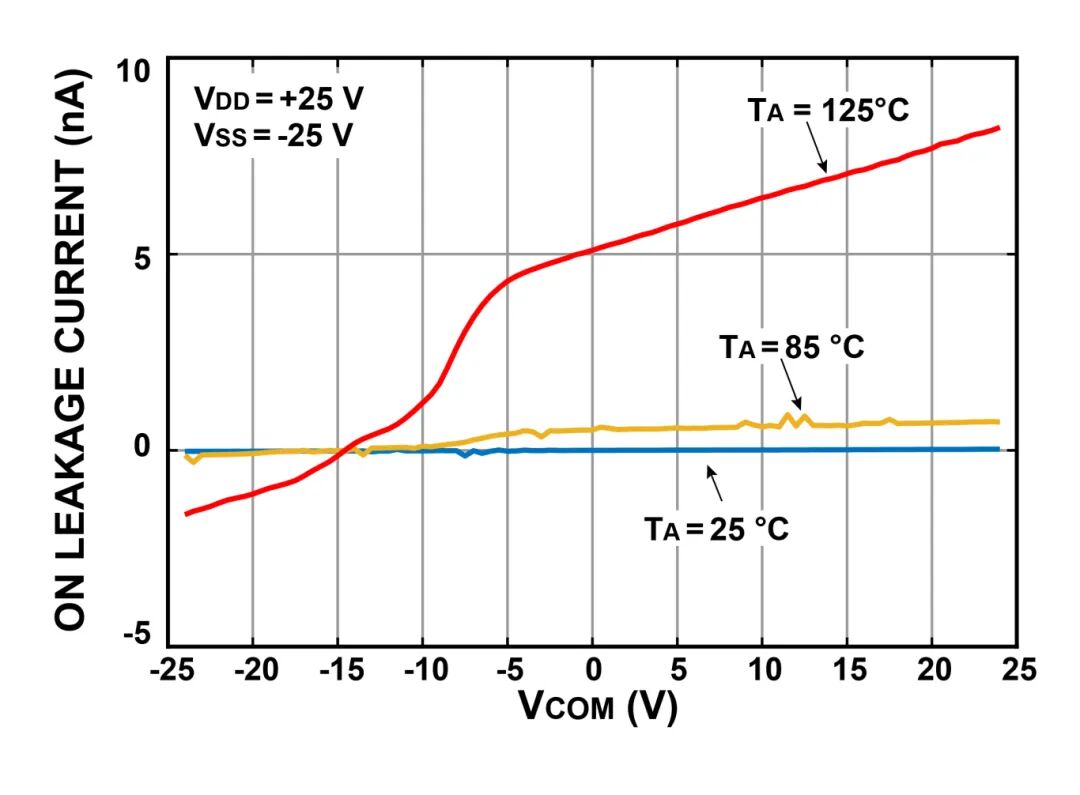

漏电流和信号电压的关系
防闩锁
系统和外部接口的器件容易发生“闩锁”现象(LATCH-UP)，轻则需要整个系统重新启动，重则引起器件损毁。与治精微已发布的其他高压开关产品一样，ZJG4469拥有免闩锁特性，成功地避免了这个问题。结合6kV人体静电模型(HBM)的抗静电能力，它们能够为工业客户提供所必需的高可靠性。
ZJG4469的动态性能突出，切换时间170ns，通道之间的切换，保证关断先于开通(Break Before Make)85ns(±15V)，兼顾了运行的可靠性和高速切换的要求。

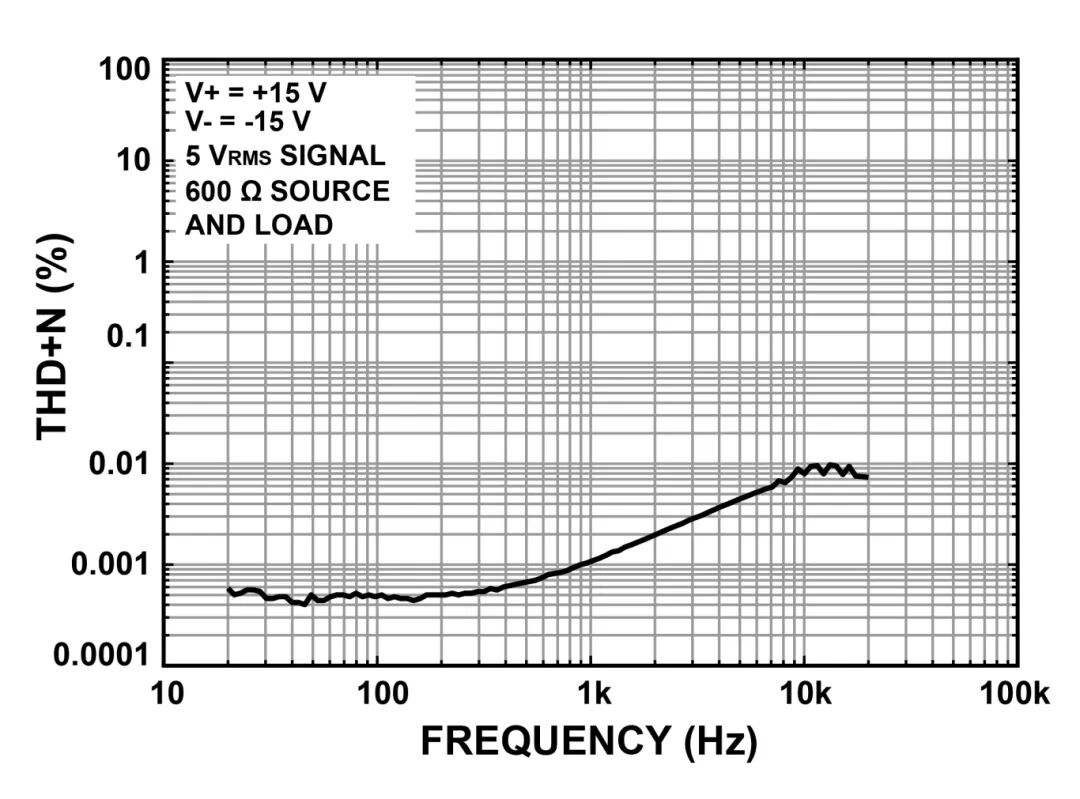

ZJG4469的关键性能指标均处于业界领先。比如±15V供电条件下，ZJG4469导通电容CCOM(ON)很小，仅为15pF。总噪声和谐波失真(THD+N)0.01%(-80dB)。-3dB带宽为175MHz。
ZJG4469控制逻辑电平跟传统的CMOS、TTL兼容，且为并行接口，简单易用。用户可采用双电源或者单电源供电，最高供电电压可达±25V，供电电流仅为45µA。
ZJG4469的主要特点
轨到轨输入输出大信号范围内保持高性能
ZJG4469出色的导通电阻平坦度、导通时的极低漏电流、极低的导通电容和高信号带宽，在拓展用户的输入电压工作范围的同时，提供极高的测试精度。这些优点对于功能测试(FCT)、自动测试设备(ATE)和仪器仪表来说至关重要。
高可靠性
ZJG4469全部IO管脚都具有“免闩锁”特性。
易用性
ZJG4469控制逻辑电平跟CMOS和TTL兼容，客户可以利用各种通用控制器实现控制。
ZJG4469秉持治精微一贯高性能的信号链产品路线，和已发布的转换器产品，比如ZJC2000(16/18位ADC)、ZJC2400(16/18位2MSPS ADC)、ZJC2100(16/18位多通道ADC)、ZJC2541/2(16/18位高精度DAC)、ZJC2508/ZJC2676R(16/12位集成内部基准源和输出缓冲器的8通道DAC)、ZJG4408(40V防闩锁，8:1多路复用器)、精密电压基准源产品ZJR1000(15V供电最大温漂5ppm/°C)、ZJR1001/2、ZJR1003(5V微功耗基准，最大温度系数5ppm/°C)、ZJR1004(40V供电基准源，最大温度系数5ppm/°C)、40V精密运放ZJA3000、ZJA3512(JFET放大器)、36V轨到轨输入/输出的运算放大器ZJA3092、40V精密仪表放大器ZJA3600、5V轨到轨精密运放ZJA3216系列、精密匹配电阻ZJM5400配合，将更好地满足高精度信号处理系统的需求。治精微是全球业界少数可提供高性能、完整精密信号链芯片解决方案的供应商。
样片
ZJG4469现在可提供样品，如需申请样片或订购可邮件至sales@zjwmicro.com或拨打021-68583600及18717852766，更多信息敬请访问www.zjwmicro.com。
