共模正式推出全新一代同步降压直流 / 直流电源模块 GM6403，以“宽压兼容、高效节能” 核心优势，为多领域高端应用提供更优解，可替代TI的LMZM33603、LMZM33602等芯片。
上月发布的高效率、超小型、全集成同步降压电源模块GM6403A，与今天推出的GM6403，主要区别如下：
产品介绍
GM6403是一个高效的同步 3A 降压直流/直流电源模块，内部集成了开关管、电感以及无源器件。在 3.4V 至 42V 的宽输入电压条件下，仍能达到很好的输入电压调整率和负载调整率。
该电源模块使用 400kHz 的默认固定开关频率(可配置为最高 2.2MHz 的开关频率)，进行内部补偿的峰值电流模式控制，实现了快速的瞬态响应。高度集成的模组，降低了客户的设计和制造风险，并缩短了客户产品研发的周期。准确的使能门限可采用 EN 引脚设定。其他功能包括外部时钟同步、电源良好、输出过压保护、短路保护、热关机等。
该电源模块采用 9mm × 7mm × 4mm 19 引脚 QFN 封装，可轻松焊接到印刷电路板上，并可实现紧凑的低厚度负载点设计，是给各种应用供电的绝佳器件。
产品特性
宽输入电压：3.4V 至 42V
输出电压：低至 1V,高至 20V
连续输出电流：3A
效率高达 95%
电感集成
可调开关频率：400kHz 至 2.2MHz
支持与外部时钟同步
电源良好功能

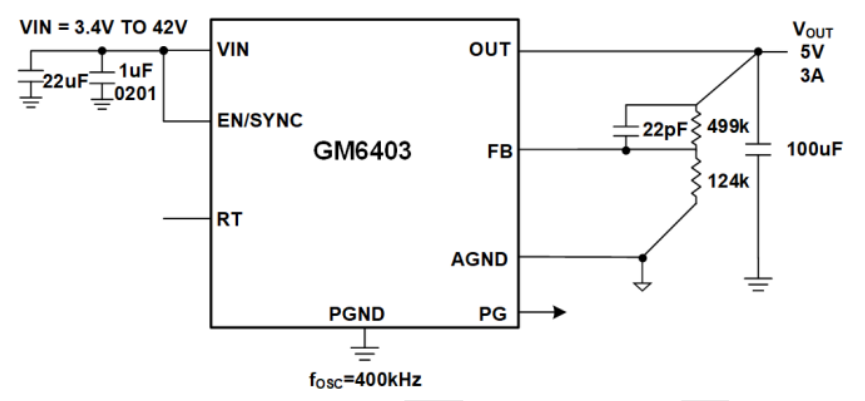

工业领域、医疗领域、智能电网与能源、 工厂和楼宇自动化、国防 GM6403 典型应用框图
效率曲线图

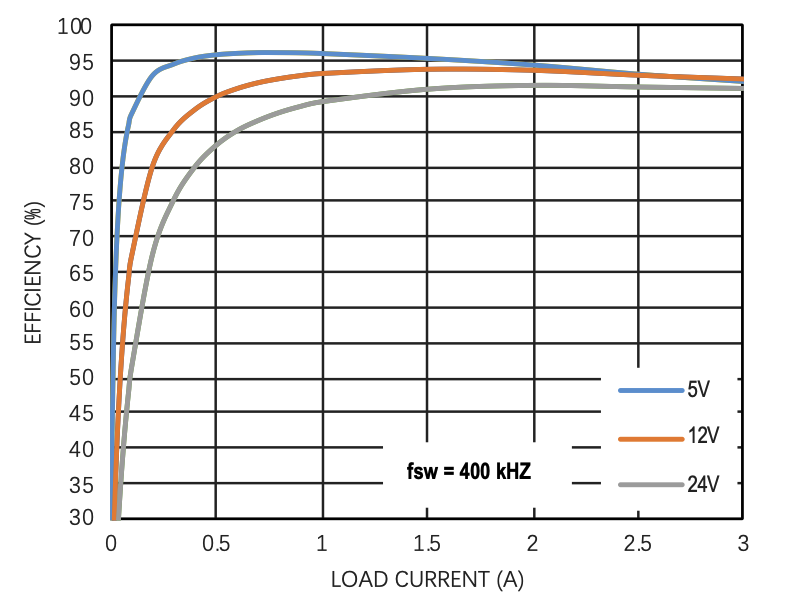

效率曲线，VOUT = 5V，强制连续模式

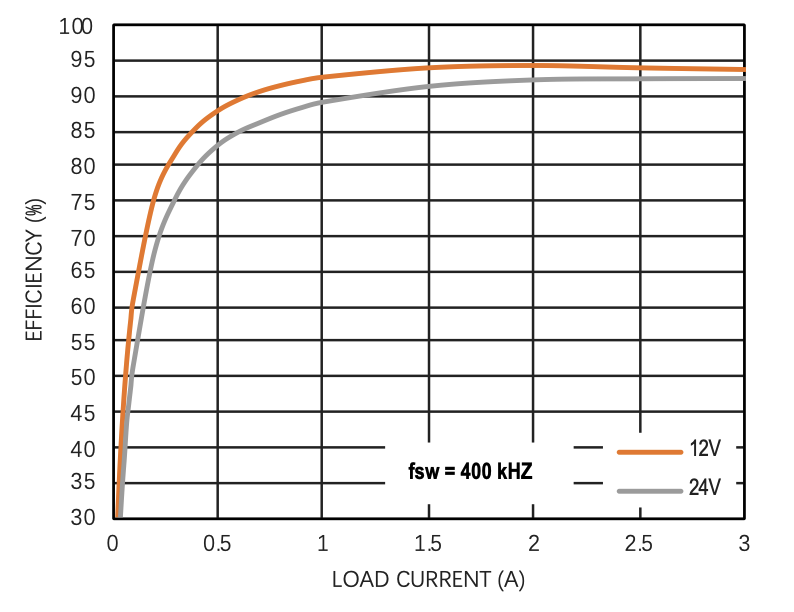

效率曲线，VOUT = 3.3V，强制连续模式
核心优势
超高集成度，极简 BOM
内部集成功率 MOSFET、电感、补偿网络及 bootstrap 电容，仅需外接输入 / 输出电容与两颗反馈电阻即可工作，实现 “零磁性设计”，大幅简化电路设计、降低制造风险并缩短研发周期。
宽压兼容，多场景适配
输入电压覆盖 3.4V 至 42V，兼容5V/12V/24V/36V 等多类供电系统；输出电压 高至 20V。
高效低耗，性能优异
峰值转换效率达 96%，典型工况效率 95%；400kHz固定开关频率配合峰值电流模式控制，实现快速瞬态响应，兼顾能效与供电稳定性，轻载模式静态电流低至 2μA。
高集成高可靠
采用 9mm×7mm×4mm 19 引脚 QFN 封装，体积较同功率分立方案缩小 40%+；内置输出过压、短路、热关机及电源良好检测等多重防护，结温范围 - 40℃至 + 125℃，极端环境下稳定运行。
pin to pin 可替换产品

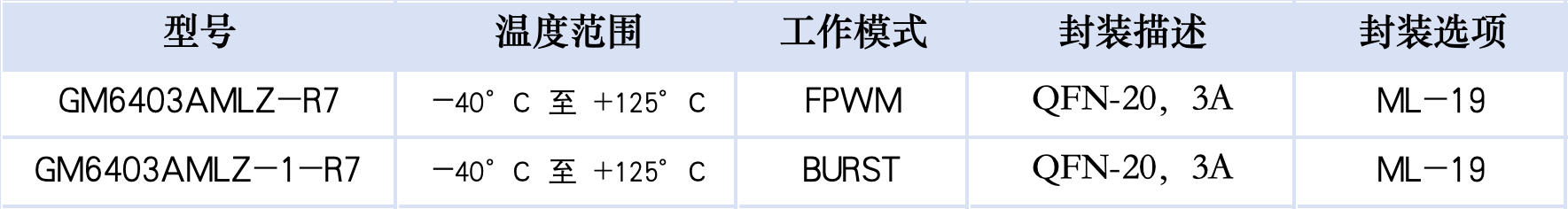

订购指南

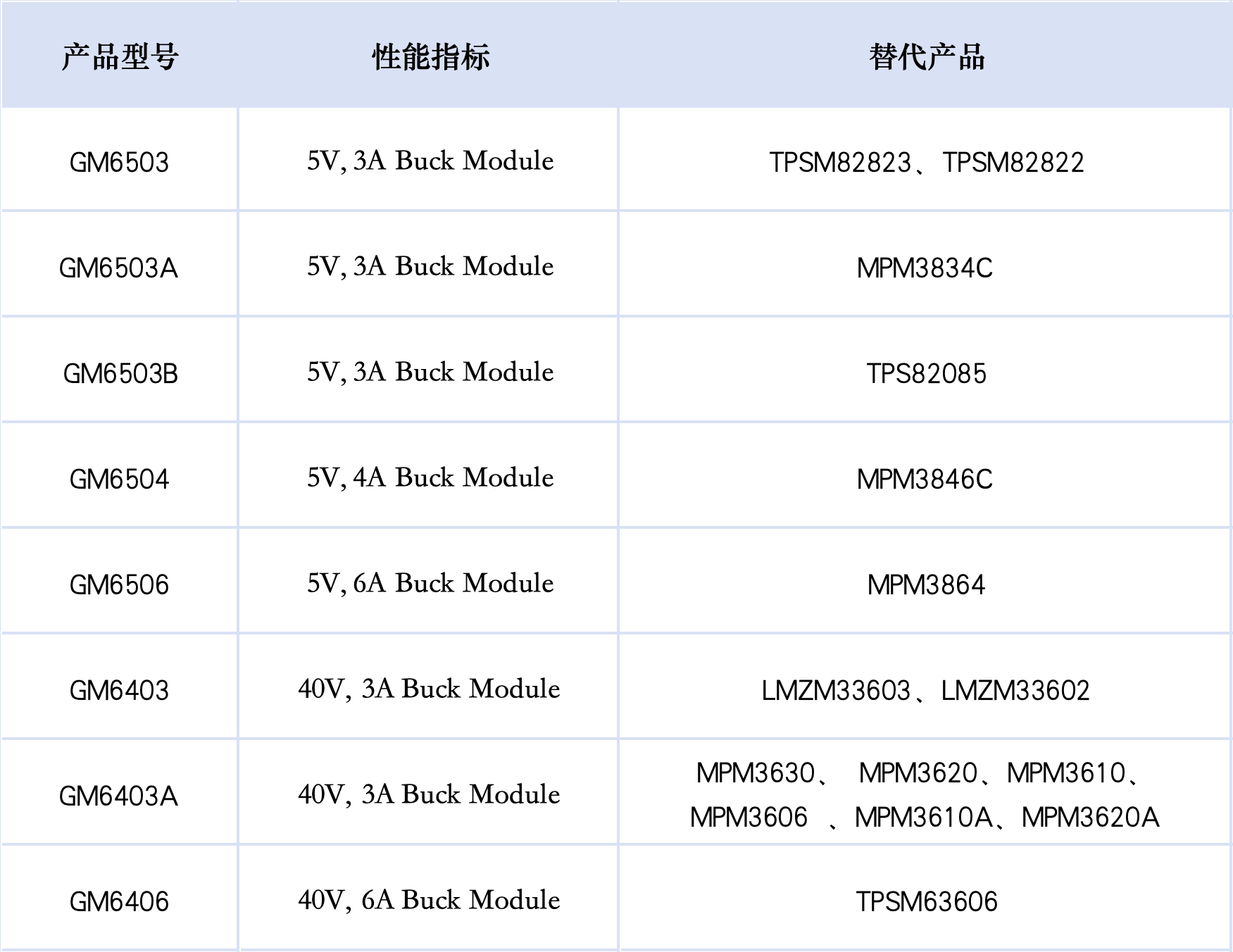

共模电源模组系列介绍
来源：共模半导体
