数字经济、人工智能......正推动5G网络的技术应用突破。
据工信部数据，截至2025年3约底，我国累计建成5G基站439.5万个，实现了“乡乡通5G”。
https://baijiahao.baidu.com/s?id=1832365220156660784&wfr=spider&for=pc
5G基站需要具备维持复杂协议处理和大带宽传输能力，对持续稳定供电的要求极高，特别考验其分布式电源系统（包括电源模块、锂离子电池模块等）中关键控制元件——功率继电器的性能。在现实应用中，需要解决高功率与负载能力、复杂环境适应性、设备小型化等多方面的挑战。
本期案例，OMRON DMS将通过G6QG小型低背功率继电器，讲述如何打造可保障安全、稳定供电的5G基站分布式电源系统。

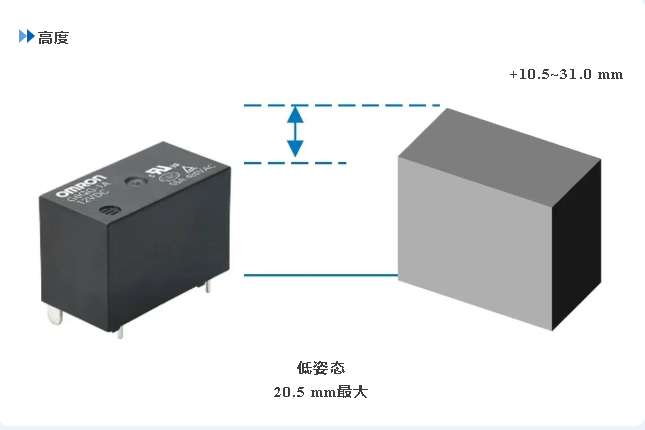

G6QG小型低背功率继电器
小体积、轻量化；耐高压/电流；低功耗
G6QG小型低背功率继电器，在本次5G基站分布式电源系统的应用案例中，发挥了交流直流转换、主备电源切换、锂电池模块管理、过流/短路故障保护等功能，保障整个系统的安全稳定运行。时间继电器主要实现输入电路的软启动功能，确保输入的稳定可靠，防止浪涌电流对电源后端的损害，保障整个系统的安全稳定运行。
01 小型封装，实现高密集成

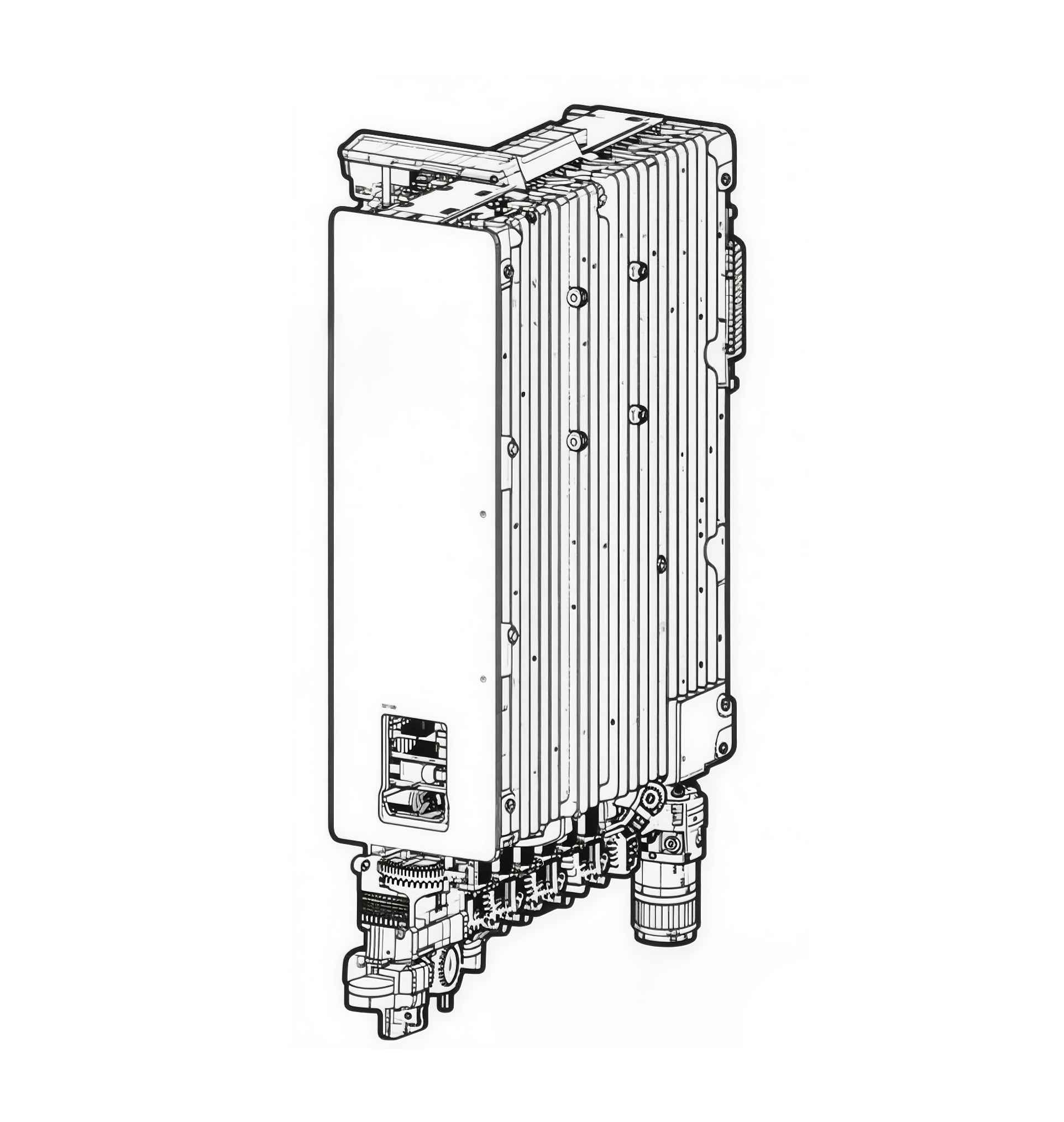

在人口密集的城市地区，大型的5G基站无法保障高层居民楼、CBD等特殊场景的信号需求，需要高密度的小型基站来解决局部覆盖问题。这类基站在空间受限的路灯、电线杆等位置安装，需要满足高密度小型化的设计要求。

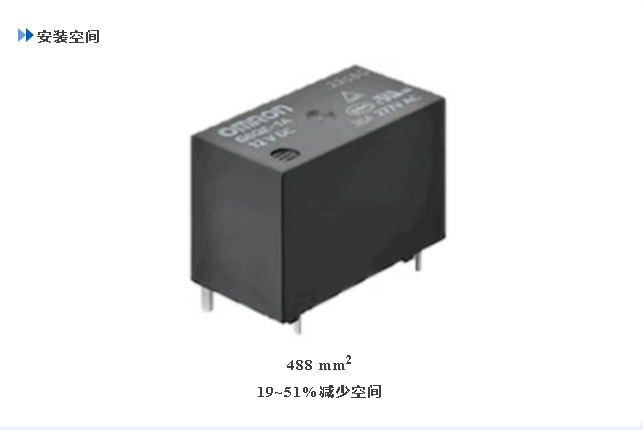

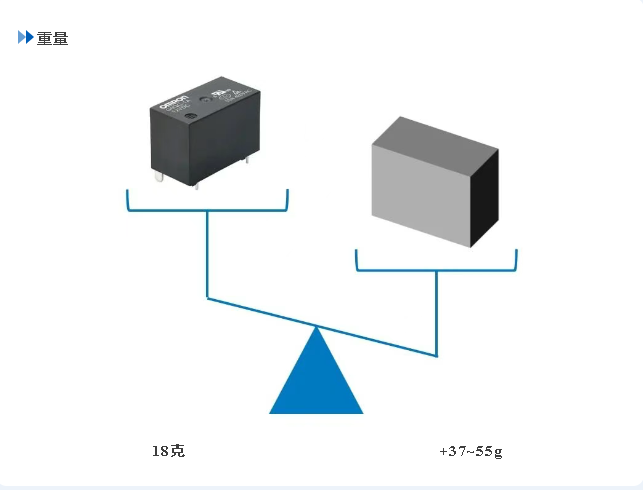

G6QG小型低背功率继电器安装空间仅为488mm2=30.5mm x 16 mm，重量仅为18g，在整个行业应用中，具备出色的尺寸优势。同时采用模块化设计，以同一套PCB兼容不同型号，来实现不同功能的灵活拓展。有助于制造更小更轻的电路板和设备。
02 广负载范围，保障稳定供电
考虑到主网与电源协同不足、5G基站瞬时大电流需求等因素的影响，5G基站分布式电源系统存在电压、电流波动的现实问题。因此本案例中需要继电器具备在电压AC176V-300V、电流40-50A内的承载能力。
G6QG小型低背功率继电器最大电压480V(开关电压)，可实现对30-55A电流的上下兼容，具备10kV高耐冲击电压能力，较大的接触间隙可改善触点间的绝缘，拥有高可靠性 (电气耐久性和安全性)，从而帮助保障整个系统的稳定供电。
03 宽温域运行，促进灵活部署
为保障5G信号的广域覆盖，5G基站也需要在偏远、极端地区安装部署。而这类区域的气候状况较为复杂，非常考验5G基站在严寒和酷热的环境下稳定运行的能力。除去外部环境，集成化、小型化设计的5G基站，留给散热的空间也非常狭小，内部易引发积热现象。综合考虑以上因素，本次案例中需要设备内部的功率继电器具备在-40-75℃下稳定工作的能力。
G6QG小型低背功率继电器功耗较低，其功耗为1,400mW、保持电压172mW，通过线圈保持电压 (线圈额定电压的35%)，相比额定值可将线圈耗电降低约12%。低功耗本身意味着低发热，同时该产品也具备较强的温度适应能力，可为整个设备提供多重保障。
案例成果
助力客户打造安全、稳定的5G基站分布式电源系统
集成化小型化的设计、紧凑复杂的安装环境、长时间不间断运转的需求......对5G基站内部分布式电源系统的稳定性提出挑战。
小体积且轻量化、耐高压/电流、低功耗、强温度适应性的G6QG小型低背功率继电器，可从硬件层面帮助整个系统实现长期稳定运行：
成本降低：小型化设计可帮助实现空间优化，进而减少基站的建设和维护成本。
效能提升：优化电能分配效率，降低负载波动风险，保障系统稳定输出。
5G正在与数字经济深度融合，在通信设备、人工智能、芯片研发等应用中发挥着重要作用。
OMRON DMS希望通过可靠的产品品质以及稳定的供货能力，帮助客户打造更加安全、稳定、高效的5G设备，共同推动5G应用的演化升级！
