1.9~5.5Vin, 500mA 带过流保护的LDO

LTP755L系列是基于CMOS工艺的低压差、低功耗线性稳压器，提供500mA，具有低压降电压、高纹波抑制、高输出精度和低供电电流。LTP755L系列包括一个精确的电压基准模块、一个误差放大器、电压设置电阻网络、P型金属氧化物半导体场效应管（P-MOSFET）通路器件、热关断电路和具有短路保护的限流电路。

LTP755L采用了一种出色的CMOS工艺，以最大限度地减少供电电流。 配备低导通电阻的P-MOS旁路器件，以实现更低的压降电压。LTP755L还具备EN（启用）功能，可节省更多能源并延长电池寿命。

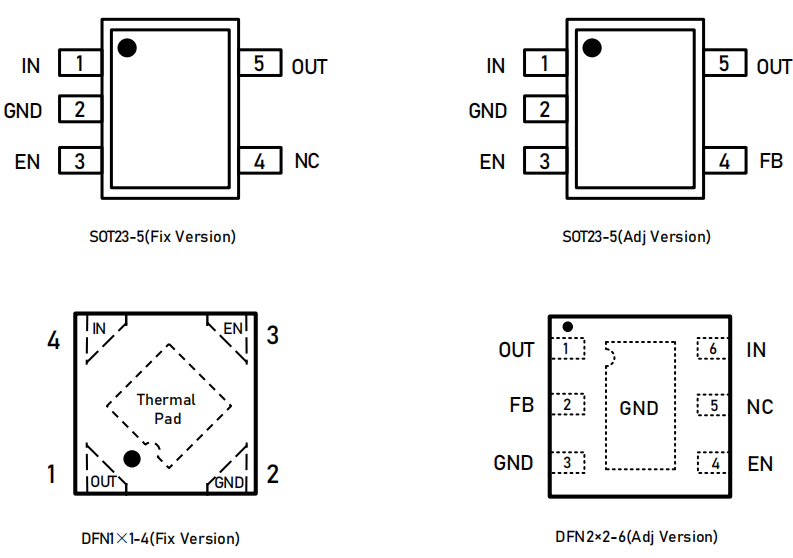

LTP755L系列采用SOT23-5、DFN1*1-4和DFN2*2-6封装。


主要特点

  • 输入电压范围：1.9 to 5.5 V（6V max)

  • 输出电压范围：1.0 to 3.6 V(可定制) 或外部电阻可调

  • 低压差：260mV typical at 500mA @ 2.6~3.6Vout

  • 低静态电流：50 µA (典型值）

  • 高PSRR：70dB @ 1kHz

  • 带短路保护，过流保护，过温保护

  • 输出主动放电

  • 带使能 （SOT23-5,DFN2*2-6)

  • 封装信息：SOT23-5，DFN 1*1-4 and DFN 2*2-6


主要优势

  • 支持可调输出版本

  • 给敏感系统提供更高的电源抑制能力

  • 完善的保护功能，防止短路对芯片的损伤

  • 配合输入或使能引脚，断电快速放电，给到输出明确状态

  • 支持灵活的小封装应用需求

主要市场和应用

  • 电池供电类设备

  • 参考电压

  • 摄像头

  • 手持类设备

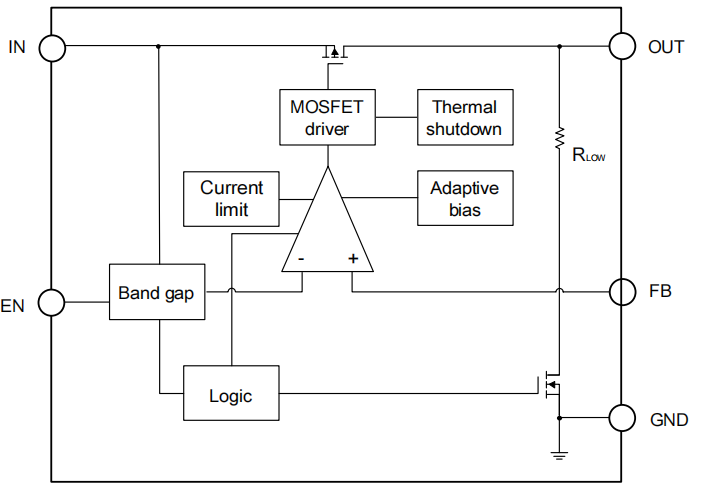

系统框图


订购信息


Note1: xx stands for output voltage, e.g. if xx = 18, the outputvoltage is 1.8V; ifxx=A,the output voltage is adjustable version.
