在高性能数据采集和通信系统中，传统设计在实现单端至差分信号转换、驱动高速ADC时，往往面临带宽有限、谐波失真较高以及外部电路复杂等挑战。川土微电子全新推出CA-HP6238M全差分放大器，以490MHz带宽、-85dBc低失真及高度集成的特性，为上述应用提供了一款高性能、高可靠性的解决方案。
01产品概述

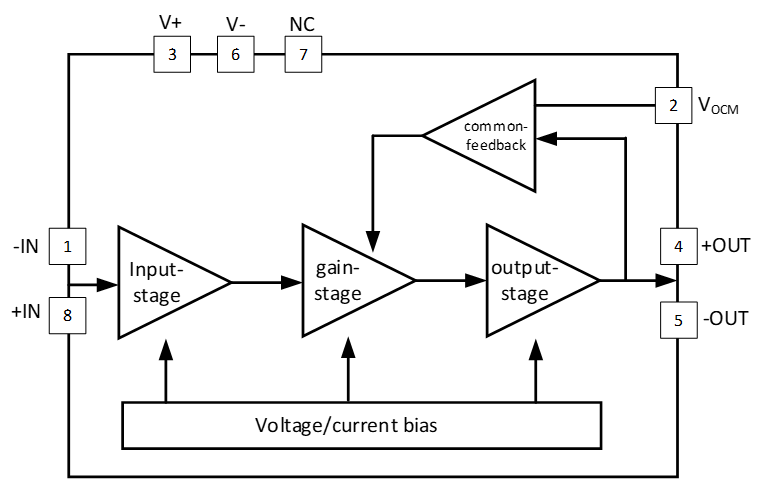

CA-HP6238M可用作单端差分信号的转换运放，也可以用作全差分运放。CA-HP6238M的-3dB带宽达到了490MHz，且具有较低的谐波失真。CA-HP6238M内部含有特殊的反馈特性来抑制偶次谐波。
差分输出的CA-HP6238M有效提升了ADC的性能，省去了高性能ADC方案中的变压器的使用，保留了直流及低频信息。输出的共模电压可以由VOCM管脚调整，可以实现输入信号到输出信号的共模调整。
CA-HP6238M的低失真性能满足在通信系统中理想ADC的驱动，可以满足10bit到16bit的高速AD转换。
CA-HP6238M也适合用作中频及基带信号的放大。CA-HP6238M的失调指标和动态指标满足广泛的信号处理的应用。
02特性
适合单端转差分转换
输出共模电压可调
外部可调增益
低谐波失真：20MHz下SFDR为-85 dBc
-3dB带宽在G=1时为490MHz
20ns的快速建立时间（0.01%）
高压摆率：1150V/us
快速过载恢复时间 4.5ns
低输入电压噪声：5 nV/√Hz
失调电压的典型值0.5mV
宽供电范围：±2.25V至±5.5V
0.1dB增益平坦度70MHz
工作温度：-40℃~125℃
封装形式：MSOP8（M）
03 典型应用场景
ADC驱动器：为10位至16位高速模数转换器提供低失真、大摆幅差分信号。
单端至差分转换器：替代传统变压器方案，保留直流及低频分量。
中频与基带信号调理：适用于通信基础设施、测试设备中的信号增益与缓冲。
医疗与工业仪器：用于要求高共模抑制比和信号完整性的精密测量系统。
样品申请：
川土微电子已开放免费样品申请与技术方案支持，助力您的产品快速落地。申请通道：
访问官网www.chipanalog.com提交需求，或联系经销商申请。
