产品概述

ET7428是一款双向、双通道单刀双掷模拟开关，VCC工作电压区间为 2.7V 至 5.5V，非常适合单节锂电池供电的应用场合。

ET7428核心优势在于具备负信号摆幅处理能力，可实现低于接地电平信号的无失真传输。其采用先断后合的切换机制，能有效抑制信号跨路径传输时的失真问题。在性能参数上，ET7428拥有低导通电阻特性，通道间导通状态电阻匹配度优异，总谐波失真（THD）指标极低，这些性能特点使其在音频应用领域具有显著的适用性。

在实际应用中，ET7428从手机、平板电脑的音频信号路由，到通信基站里信号通道的选择，可以为各类复杂应用提供可靠的信号处理和控制方案。

产品特性

  • 电源电压范围(VCC)：2.7V ~ 5.5V；

  • 导通内阻(RON)：1Ω @ VCC=3.3V；

  • 传输信号端口的极限耐压为12V；

  • 传输信号端口内置5.8V的过压保护；

  • 传输电压范围：-3.6V – 5.5V；

  • 高传输隔离性能：-65dB @ 100kHz；

  • 各通道可持续带载±300mA；

  • 具备先断后合能力(BBM)；

  • 工作温度范围：-40°C ~ 85°C；

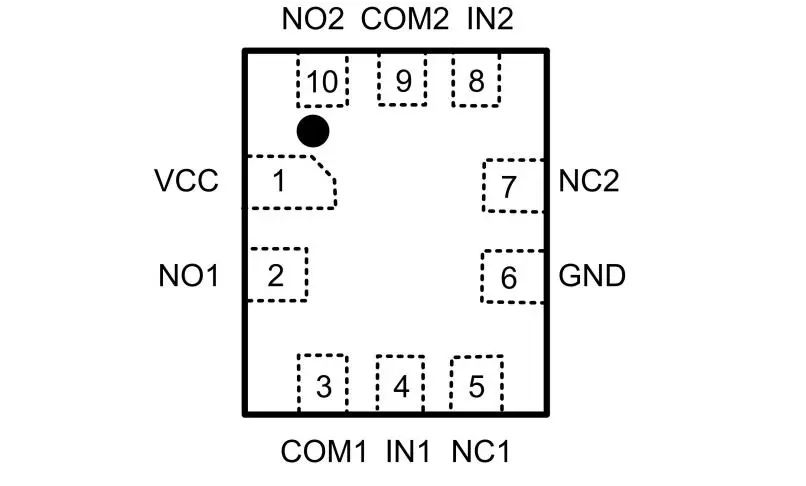

管脚定义

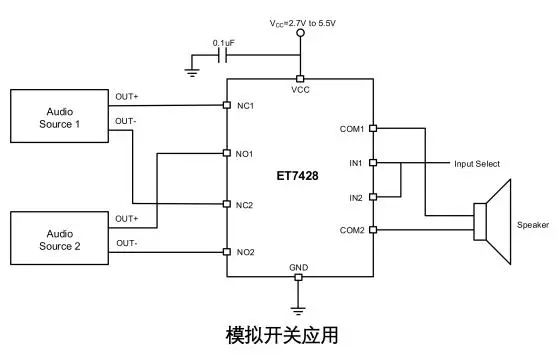

典型应用


来源：力芯微电子
