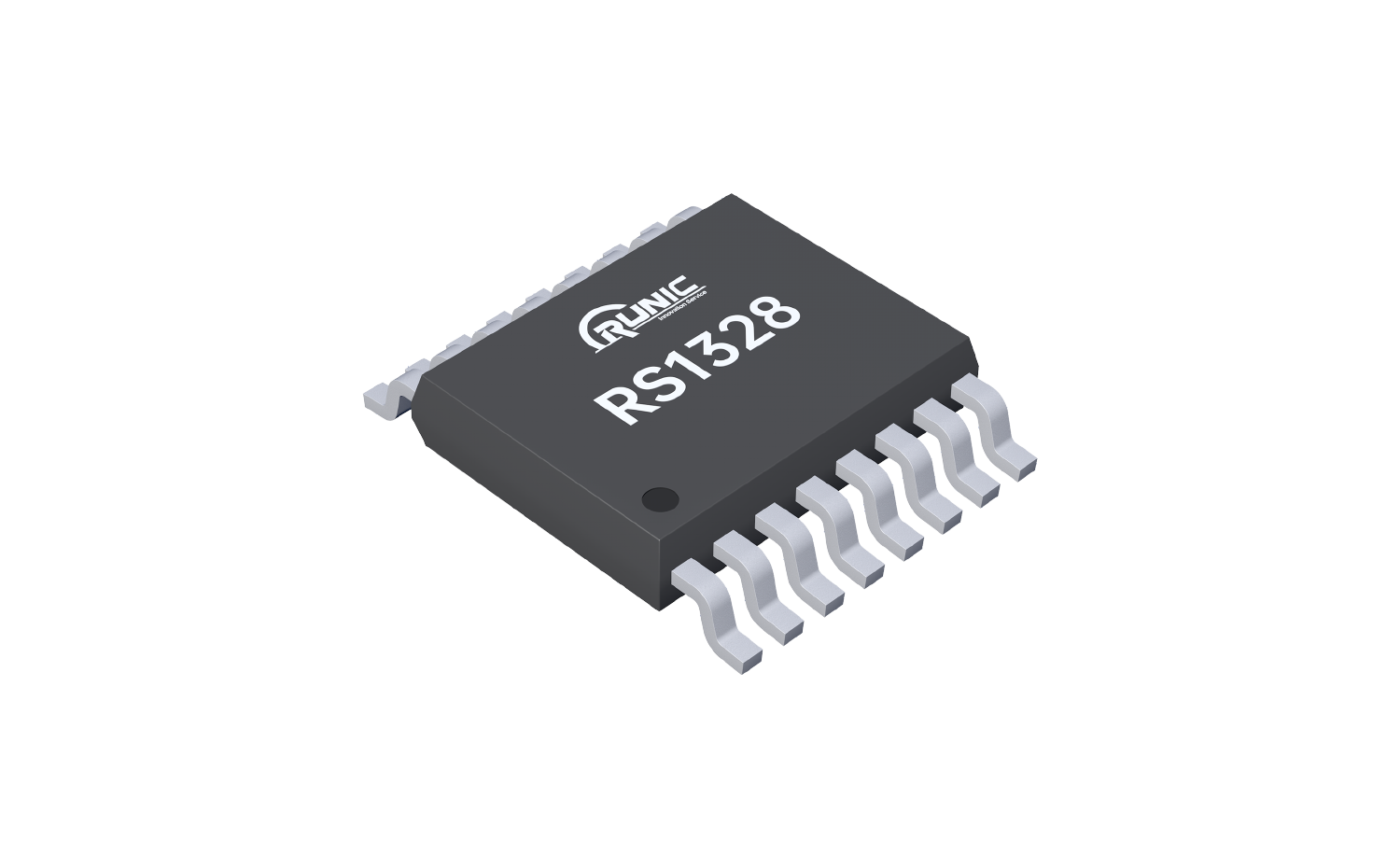

RS1328是一款低功耗的八通道12位数模转换芯片，工作电压支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口互联，用于实现数字信号控制输出模拟电压、还原模拟信号、或者提供可控制的参考电压，在工业现场数据采集、各种仪器仪表测量设备\分析设备上有着广泛的应用。
RS1328基于市场主流产品并根据用户的应用需求对主要参数做了优化，进一步降低了线性误差、零码输出误差、增益误差和满量程误差，并在兼顾低功耗的前提下优化提高转换速率，缩短输出电压建立时间，以使其能满足更多的应用场景。
其主要参数特性如下：
Ø 保证输出单调性
Ø 内置缓冲器，轨对轨电压输出
Ø 上电输出零电压
Ø 支持菊花链设计
Ø 同步输出
Ø 各通道独立关断
Ø 两组独立的参考电压，支持0.5V~VA
Ø 低功耗：
工作模式：
2.25mW(3.0V) / 4.85mW(5.0V)
低功耗模式：
0.3μW(3.0V) / 1.0μW(5.0V)
Ø INL: ±2LSB
Ø DNL: +0.3LSB/-0.15LSB
Ø 零码误差 4mV(Typ)
Ø 满量程误差 -0.04%FSR
Ø 输出电压建立时间2μs(Typ)
Ø 扩展级工业温度范围：-40°C ~ 125°C
RS1328采用电阻串(Resistor String )架构设计，参考DAC128S085的参数指标，在平衡工艺和实际应用要求的基础上，实现了优秀的交直流特性。
部分参数曲线如下：
图1. DNL性能曲线
图2. INL性能曲线
更详细的数据和参数曲线请参考规格书。

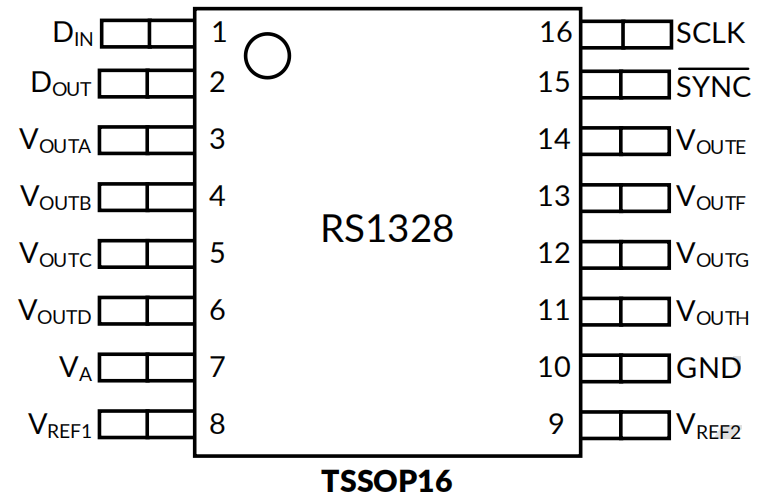

RS1328封装和管脚定义
RS1328提供标准TSSOP16封装，管脚定义完全兼容DAC128S085，欢迎各界工程师朋友品鉴评测。
来源：润石科技
