艾为推出3A超高精度、超低噪声LDO，为无线基础设施和噪声敏感组件提供纯净电源

winniewei的头像
winniewei -- 周二, 07/29/2025 - 09:20

在5G基站密集部署、数据中心算力爆炸式增长、工业交换机高速通信的时代背景下，电源管理芯片的性能直接决定了系统的可靠性、能效比与生命周期成本。

艾为电子推出的AW37023低压差线性稳压器（LDO），凭借3A大电流、±1%全温全负载输出精度、5μVrms超低噪声及优秀的瞬态响应等核心优势，为5G基站、数据中心、工业互联等场景提供稳定、高效、可靠的电源解决方案，成为高可靠性基础设施的“隐形守护者”。

产品优势

01 3A大电流，轻松驾驭高负载场景

服务器、基站、交换机的核心组件对电流需求日益增长。AW37023QNR支持连续3A输出电流，可稳定驱动控制器、高速FPGA及大功率通信模块。同时，AW37023QNR采用NMOS架构可实现大电流下的超低Dropout电压，在满载时压差仅120mV，显著降低发热量，提升系统能效。

02 5μVrms超低噪声，守护信号完整性

在5G基站射频前端与交换机串行解码链路等对噪声敏感的应用中，电源噪声可能直接转化为信号干扰。AW37023QNR的超低噪声技术，可实现5μVrms（10Hz-100kHz，0.8V/3A）超低噪声性能，确保ADC采样精度、PLL时钟稳定性及高速串行链路误码率（BER）指标。

03 ±1%全温域精度，保障系统可靠性

温度波动、负载变化及输入电压扰动是电源精度的三大挑战。AW37023QNR集成高精度参考电压源与低温漂高精度电阻，在-40℃至125℃全温域内实现±1%输出精度，并通过优秀负载瞬态响应能力迅速调整电压跌落，避免因电源波动导致的系统复位或数据错误。

AW37023产品介绍

  • 3A最大电流输出驱动能力

  • 超低Dropout：120mV @ 3A

  • 超低输出噪声：5μVrms @ 0.8V/3A，11μVrms @ 5V/3A

  • 输入电压范围：

    -无偏置：1.4V ~ 7.5V

    -有偏置：1.1V ~ 7.5V

  • 输出电压范围：

    -可调工作模式：0.8V ~ 5.2V

    -ANY-OUT工作模式：0.8V ~ 3.95V

  • 输出电压精度：±1%(Max.)

  • PSRR：42dB @ 10kHz，0.8V/3A，36dB @ 500kHz，0.8V/3A

  • 出色的负载瞬态响应

  • 具有电源正常（PG）指示输出

  • 可调节软启动输出

  • 内置限流保护，短路保护，过温保护等功能

  • 封装：QFN 3.5mm×3.5mm-20L


图1 AW37023封装信息


图2可调电压模式应用电路图


图3  ANY-OUT工作模式应用电路图

特色功能：

ANY-OUT调节电压技术：无需外部分压电阻，只需通过PCB布局布线将引脚接地来调节输出电压，从而减少外部器件总数。


图4 VOUT=VNR/SS+0.1V=0.8V+0.1V=0.9V

可调节软启动输出：通过在NR/SS引脚外接不同CNR/SS电容来设定VOUT软启动时间。


图5 Time(5ms/div)

产品选型表

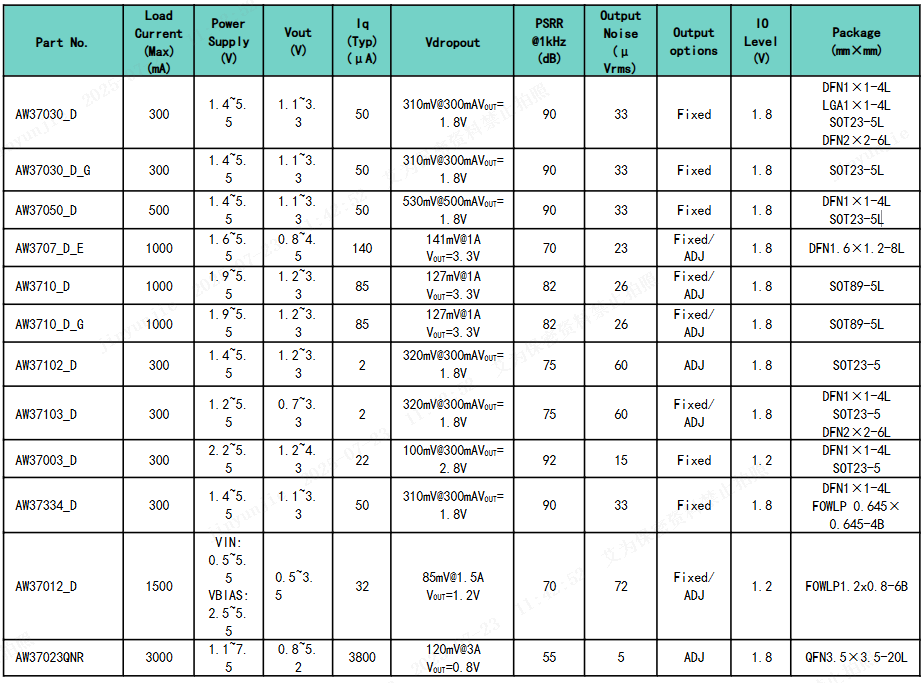

Low VIN LDO


Mid VIN LDO

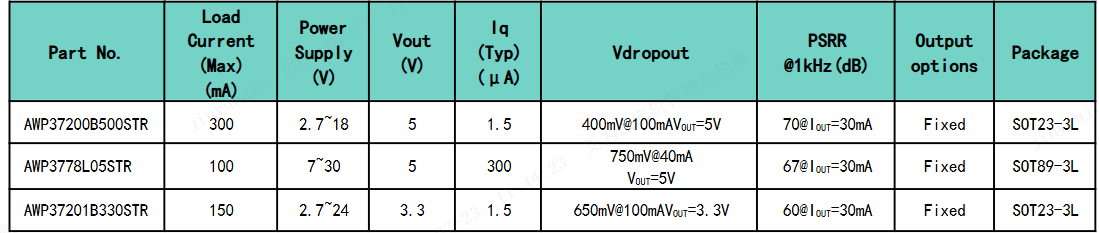

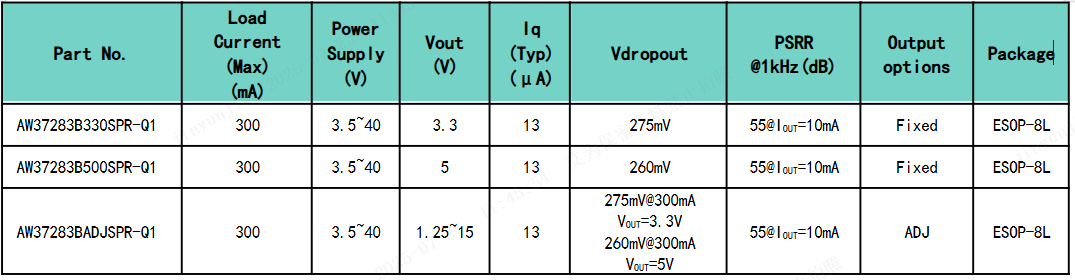

High VIN LDO

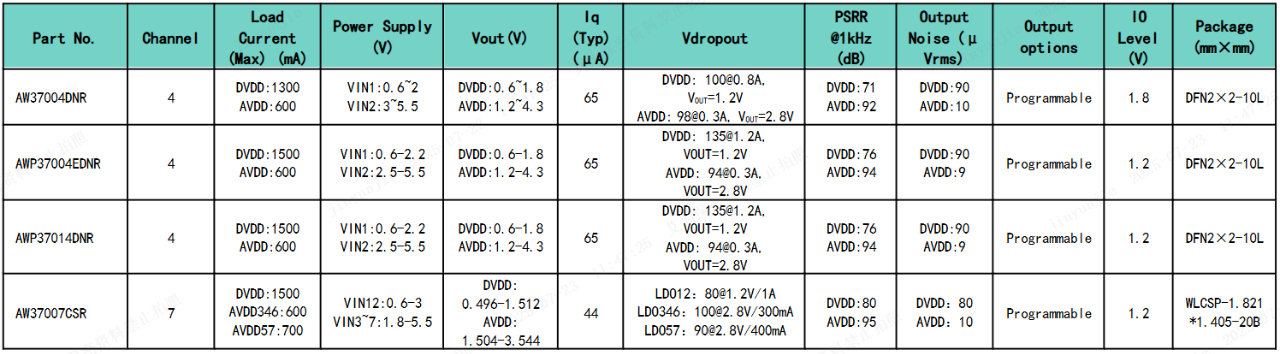

LDO PMICs
