xMR310x演示板支持多维科技TMR3109、TMR3110、TMR3111等磁性角度传感器和MDT3259信号处理芯片功能演示和在线编程。
在工业自动化、智能传感等领域，高精度磁角度编码器芯片在电机控制、伺服闭环系统等关键应用中的需求日益增长。然而，工程师在调试此类芯片时，经常面临参数配置复杂、校准依赖专用设备、软硬件协同开发周期长等挑战。针对这些问题，江苏多维科技（Dowaytech）推出 xMR310x 演示板。该演示板专为快速评估多维科技的 TMR3109、TMR3110、TMR3111 等磁角度编码器芯片以及 MDT3259 信号处理芯片而设计，可轻松满足不同应用场景下的测试验证需求，显著提升工程师的开发调试效率，堪称开发流程中的“效率加速器”。
一、核心功能架构：硬件+软件双重赋能
脱机操作 ：通过板载按键+OLED屏，独立完成角度读取、零点设置、参数烧写、自动校准（无需连接PC）。
上位机控制 ：USB连接PC，搭配专用xMR310x配置软件，实现角度误差分析、批量参数配置、自动校准等高级功能。
1、硬件操作层：脱离PC的快速验证
xMR310x演示板集成了OLED屏与物理按键的可视化交互功能，支持SPI/ABZ/PWM/UVW四大输出模式的独立调试。
OLED实时反馈 ：旋转磁铁时，角度值（0-360°）、ABZ脉冲数、PWM频率/占空比、UVW对极状态参数动态刷新。
LED状态显示 ：校准完成时绿灯闪烁三次。

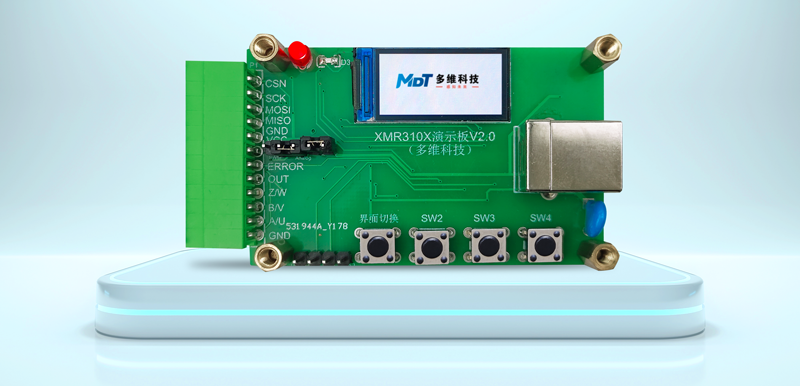

xMR310x演示板
2、软件分析层：深度参数配置与动态角度误差分析
动态误差分析 ：设置转速和方向，实时生成0-360°输出和误差曲线（支持导出CSV）。
批量烧写 ：ABZ线数、UVW极对数、PWM频率等参数一键打包写入（擦写次数>1000次）。
读取参数失败提示 ：软件自动检测SPI通讯是否正常。
校准失败提示 ：软件可设置误差范围，自动检测校准后超范围误差。
非线性校准 ：提供对外接口，分段补偿数据一键导入。

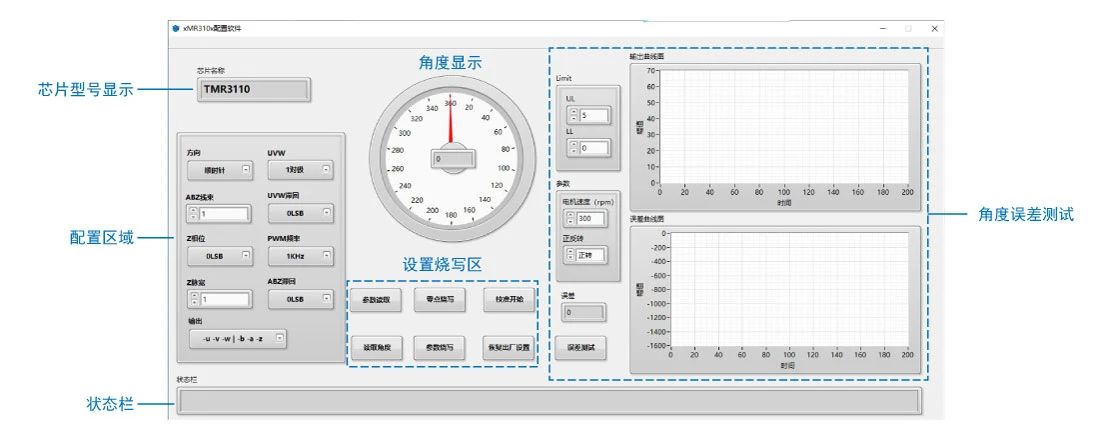

xMR310x演示板上位机软件界面
二、智能化平台：助力机器人关节编码器
随着人形机器人爆发式增长，机器人关节角度的精确感知，是实现灵活、精准动作的关键。离轴磁编码技术正加速进化，xMR310x演示板助力4颗TMR2615+MDT3259的离轴应用方案，可对MDT3259进行自校准，角度误差提高到0.1°以内。
三、客户端项目落地：从实验室到生产线
多维科技xMR310x演示板可将芯片参数转化为可量测的工程指标，实测数据更值得信赖，并将评估周期从周级压缩到小时级，为量产提供了经过验证的参数基线。
缩短50%评估周期 ：单板集成传感器测试、编程、校准全流程。
零代码开发 ：图形化软件替代底层寄存器操作，降低工程师门槛。
风险可控 ：脱机验证确保参数安全，避免误操作损坏芯片。
无缝量产过渡 ：演示板硬件和参数配置软件可直接移植至客户量产固件。
来源：多维科技
