提到电源芯片，大家最熟悉的莫过于正电压的输出形式了。然而，在复杂的电子系统中，负电压绝非“消极”的存在，而是同样扮演着不可或缺的角色。在许多特定电路设计和应用场景下，负电压甚至能发挥独特且关键的作用。
音频功率放大器
负电压常用于提供偏置，改善放大器的线性度和音质。它能确保放大器在整个音频信号周期内都保持良好的线性放大特性，有效减少失真和噪声，从而提升最终的音频质量。
LCD 显示驱动
在LCD驱动中，负电压也是调节对比度和提供偏置的关键。通过精确控制负电压的大小，工程师可以灵活调整 LCD 显示器的对比度与亮度，让图像呈现更加清晰、鲜艳的效果。
工业应用
在大型测试机、工业仪器仪表等传统工业领域，设备内部通常需要用到大量的ADC、DAC、运算放大器和传感器等精密器件，用于信号的采样、调制和放大处理。这些复杂的信号处理环节，往往也需要负电压来提供必要的偏置。
通信设备
在差分信号传输（如一些通讯总线）中，也可以见到负电压的身影。面对工业现场复杂的电磁环境，负电压能帮助总线系统更准确地识别差分信号，显著降低误码率，从而大幅提高通信的可靠性和稳定性。
01 新品推出——EZ8862
在工业应用场景中，通常采用24V输入电压，输出±12V或更高正负电压来满足后端运放等精密器件正常工作。虽然这类器件的负载电流需求并不高，但也面临多重挑战。第一、输入电压自身的波动加上负压输出造成的天然压差，导致输入峰值电压突破40V。第二、受限于PCB布板空间局促等现实制约，传统方案难以兼顾高效与紧凑性。
基于上述客户遇到的痛点，支持最高65V输入，双路1A电流输出的EZ8862 ezSiP电源模块应运而生。
02 EZ8862产品特点
·输入电压范围：3.8V~65V
·输出电压范围：1V~40V（通道1）
1V~40V or -1V~-40V (通道2)
·双路1A输出电流能力
·±1.5%最大总直流输出精度
·负压输出通道内置Level shift电路
·开关频率：1MHz
·输出过流、过压保护
·过温保护
·输出良好指示
·36Lead 5mm×5mm×1.87mm
MECP封装

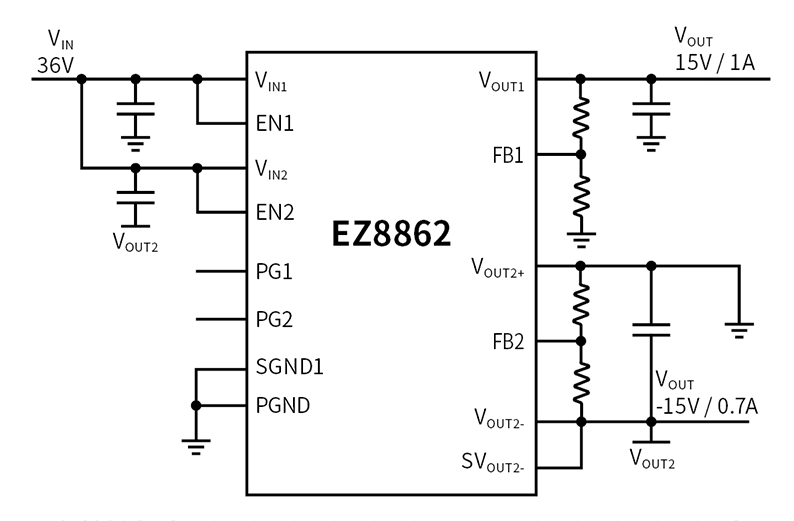

图1: EZ8862典型应用原理图
03 EZ8862产品优点
一颗抵两颗
单颗芯片轻松实现双路正负压输出
如图2所示：通道2通过内置Level shift 电平转换电路，无需额外电路即可实现负压输出，实现单路+15V和单路-15V的输出表现。

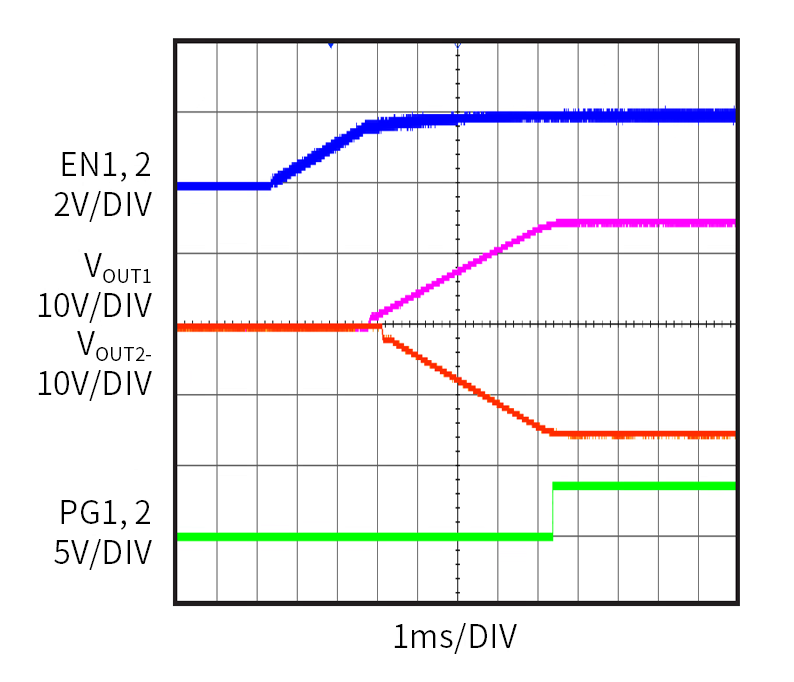

图2: EZ8862启动波形图
集成电感模块电源方案
轻松应对布板面积局促难题
EZ8862通过内部集成电感和电阻电容等器件，结合艾诺半导体先进的模块封装工艺技术，仅需在芯片外围添加少量输入输出电容即可正常工作。如下图3所示：整体电源解决方案占板不到一块硬币大小，非常适合布板面积受限又需要多路输出的应用场景。
图3：EZ8862 Demo board
如果你想了解更多产品信息或者想申请样品、Demo，
请联系我们: sales@einnosemi.com
