上海治精微电子有限公司(以下简称“治精微”)，总部位于张江的高端模拟芯片方案供应商，宣布推出带内置基准源和缓冲输出的8通道16位DAC系列。QFN(LFCSP)-16(3mmx3mm)封装8通道的ZJC2508和4通道的ZJC2504实现软、硬件完全兼容业界标准产品80508系列；QFN(LFCSP)-20(4mmx4mm)封装和TSSOP-20封装的8通道的ZJC2676R则实现软、硬件完全兼容业界标准产品5676R系列。
8通道的ZJC2508系列和4通道的ZJC2504系列都采用电阻串架构，并且为不同应用需求提供16、14、12位分辨率的选择。该产品系列自带内置基准源和缓冲输出，并且具有高性能的直流、交流特性、小封装尺寸等特点，可以用于精密控制设备、光通信网络、工业自动化等领域。
ZJC2676R和ZJC2676系列8通道DAC，提供16、12位分辨率的选择。ZJC2676R具有内置基准源，而ZJC2676不带内置基准源。

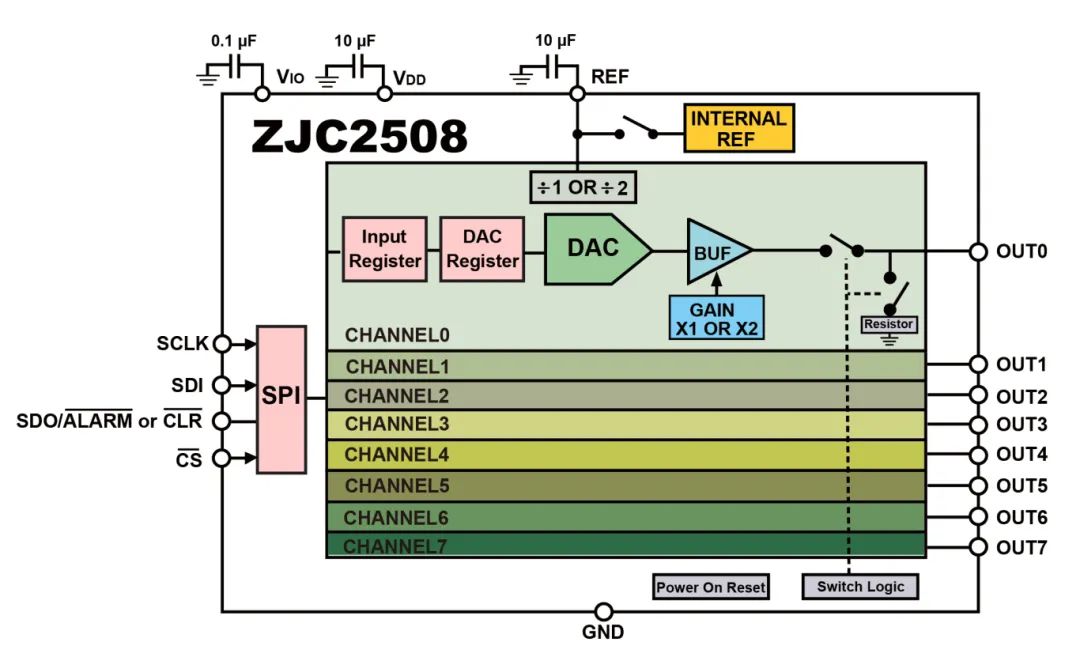

ZJC2508内部框图
ZJC2508产品系列的典型特性
8通道或4通道缓冲输出
内置电压基准源
INL：±1.5LSB
DNL：±0.75LSB
压摆率：1V/µs
输出建立时间：5µs
低毛刺脉冲：2nV-s
串口通信：CRC纠错
总谐波失真(1kHz)：-72dB
供电电流：每通道0.2mA
工作温度范围：-40°C to +125°C

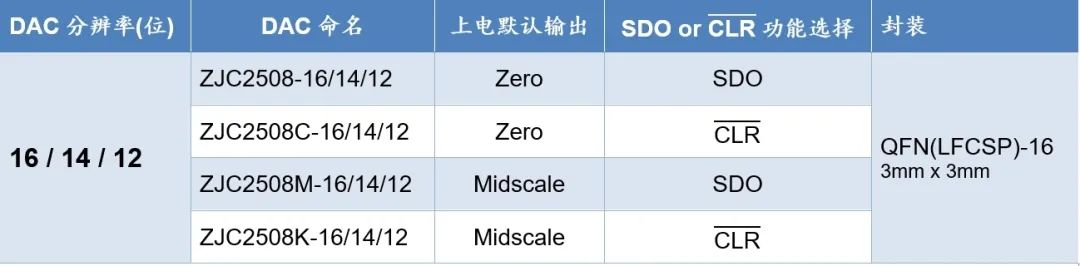

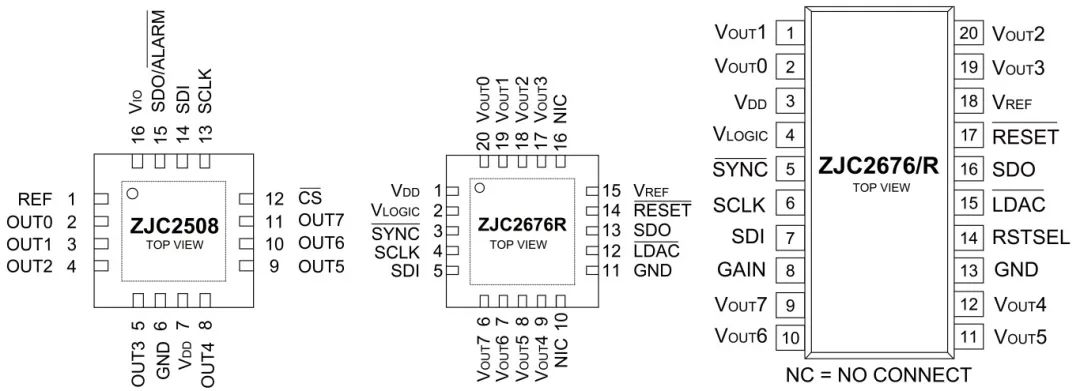

ZJC2508和ZJC2676R系列兼容多种封装选择
ZJC2508和ZJC2504系列具有灵活的输出电压范围选择，电压值由以下传输函数公式决定：
CODE：写入DAC寄存器的码值。
N：DAC的分辨率。
VREF：设计选择的DAC内部或外部基准源电压值。
直流特性的DNL和INL典型结果如下图所示：

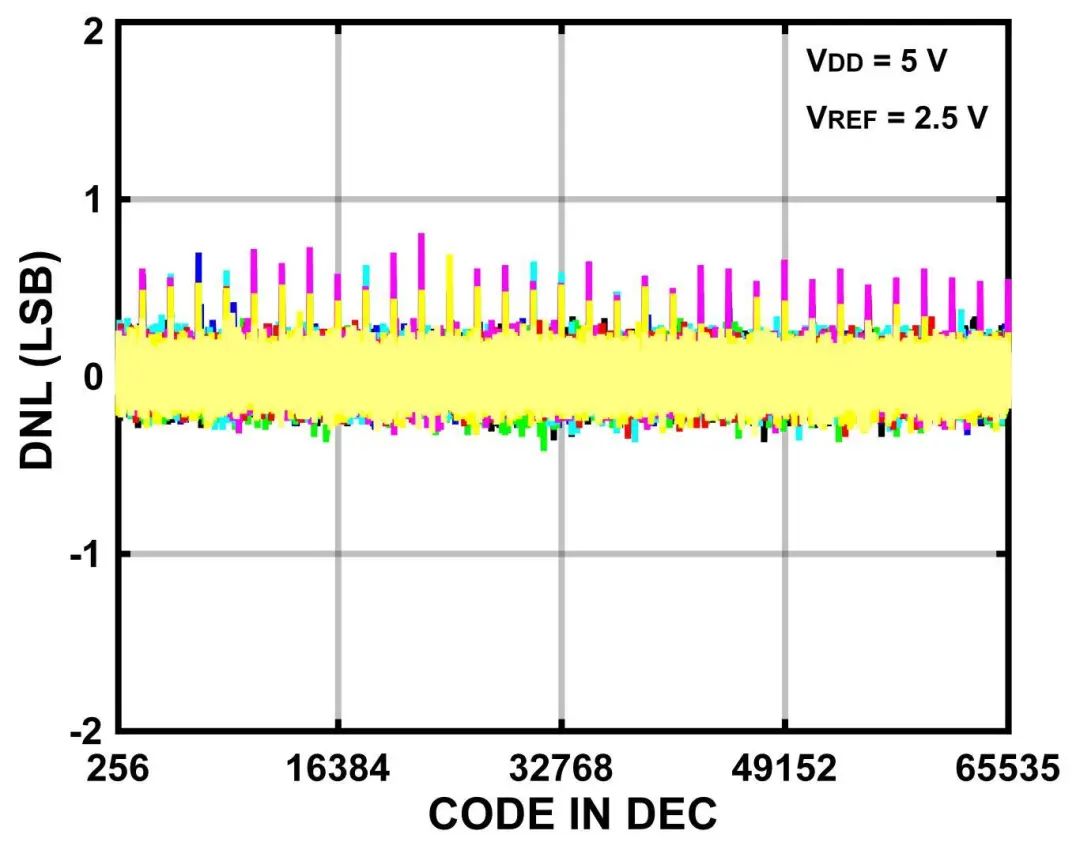

ZJC2508-16和ZJC2676R-16微分非线性

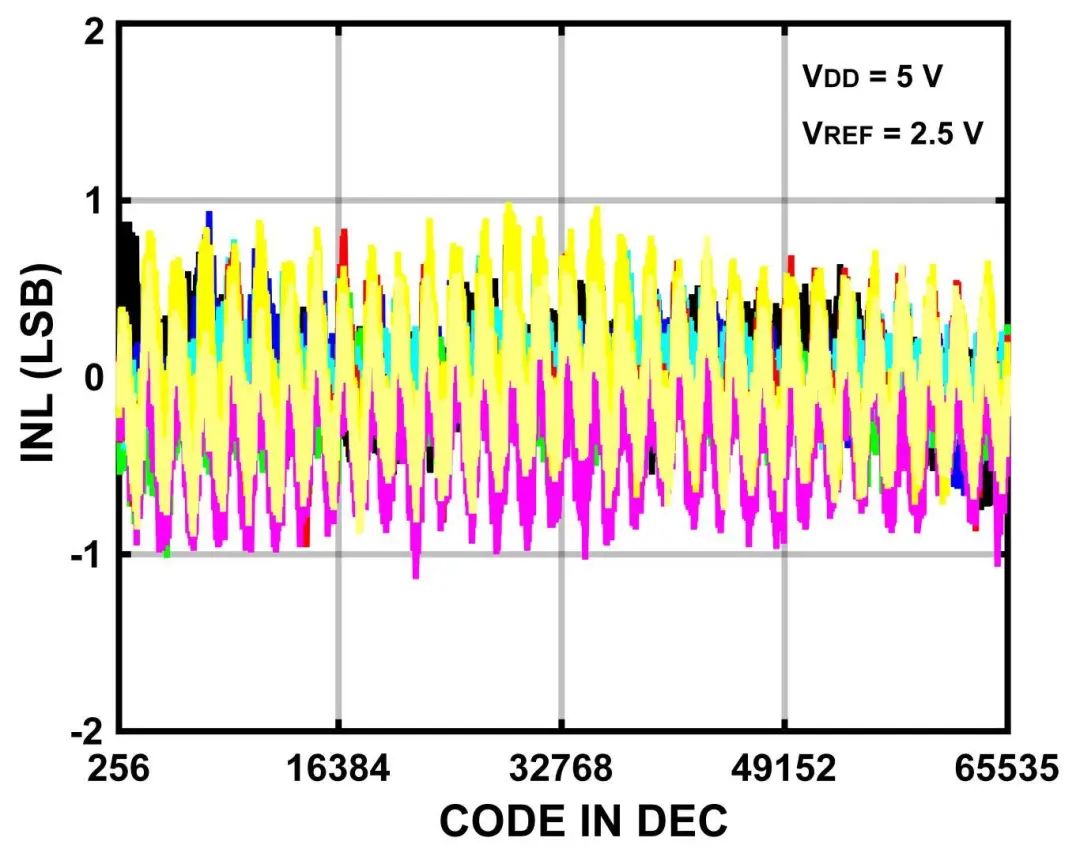

ZJC2508-16和ZJC2676R-16积分非线性
该DAC系列内置缓冲输出具有出色的输出和输入电流驱动能力：

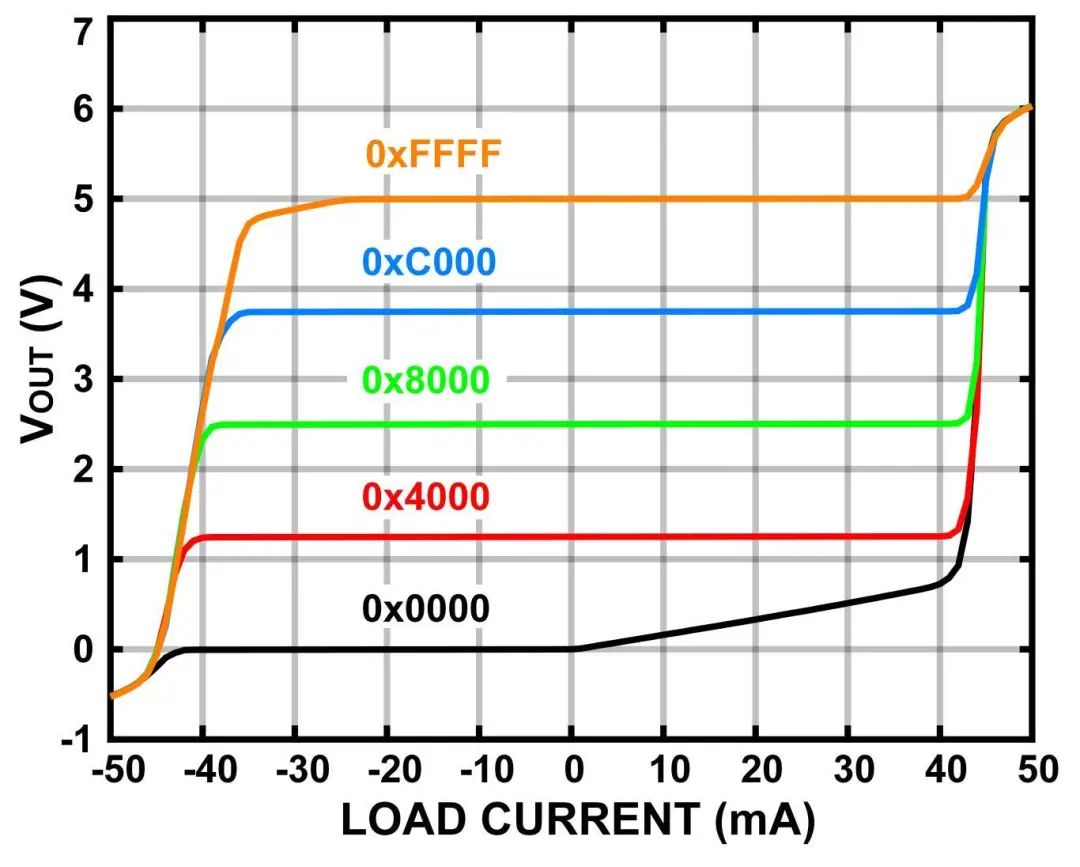

ZJC2508内部缓冲输出驱动能力
例如：ZJC2508系列可用于如下图所示的改进型Howland压控电流源。该电路具有双向电流驱动能力，并且可满足高压应用需求。其中的精密匹配电阻对也可用治精微的ZJM5400系列替换以实现性能提升。

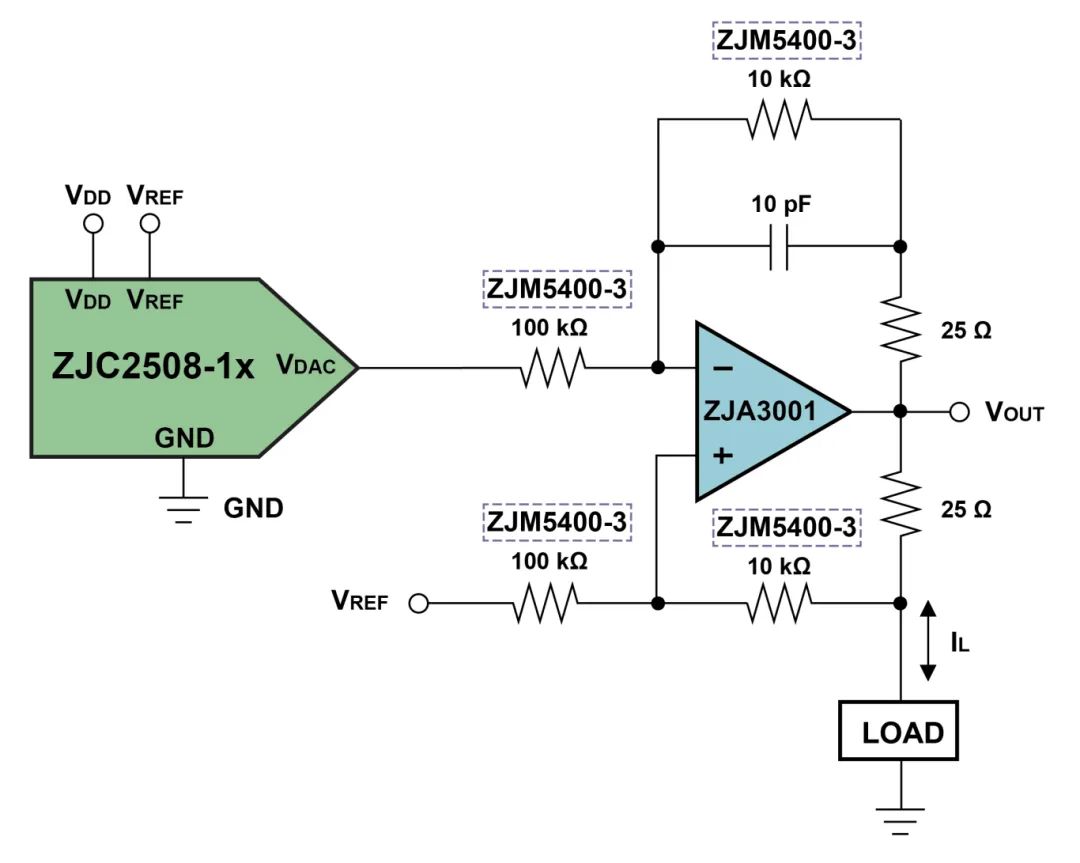

基于ZJC2508的可编程双向电流源
ZJC2508、ZJC2504和ZJC2676R系列产品将继续完善治精微的高端信号链产品路线，和已发布的ZJC2541/2(18位高精度1MUPS DAC)系列产品及ZJC2000(单通道18位 400kSPS高精度ADC)系列产品配合，将更好地服务于工业客户，满足高精度数据采集的需求。此外，治精微出色的信号调理芯片，如精密电压基准源ZJR1004及ZJR1001/2/3可以为ZJC2100、ZJC2000和ZJC2541/2和ZJC2676提供高精度、低温漂、低噪声的电压基准 (温度系数保证在5ppm/°C以内)，36V精密运放ZJA3000、精密仪表放大器ZJA3600、5V精密运放ZJA3216、ZJA3206、ZJA3202，精密匹配电阻对ZJM5400则为其提供信号放大、滤波、输入驱动或输出缓冲。治精微是全球业界少数可提供高性能、完整精密信号链芯片解决方案的供应商。
样片
现在可提供ZJC2508、ZJC2504、ZJC2676R和ZJC2676系列样品，如需申请样片或订购可邮件至sales@zjwmicro.com或拨打021-68583600及18717852766，更多信息敬请访问www.zjwmicro.com。
