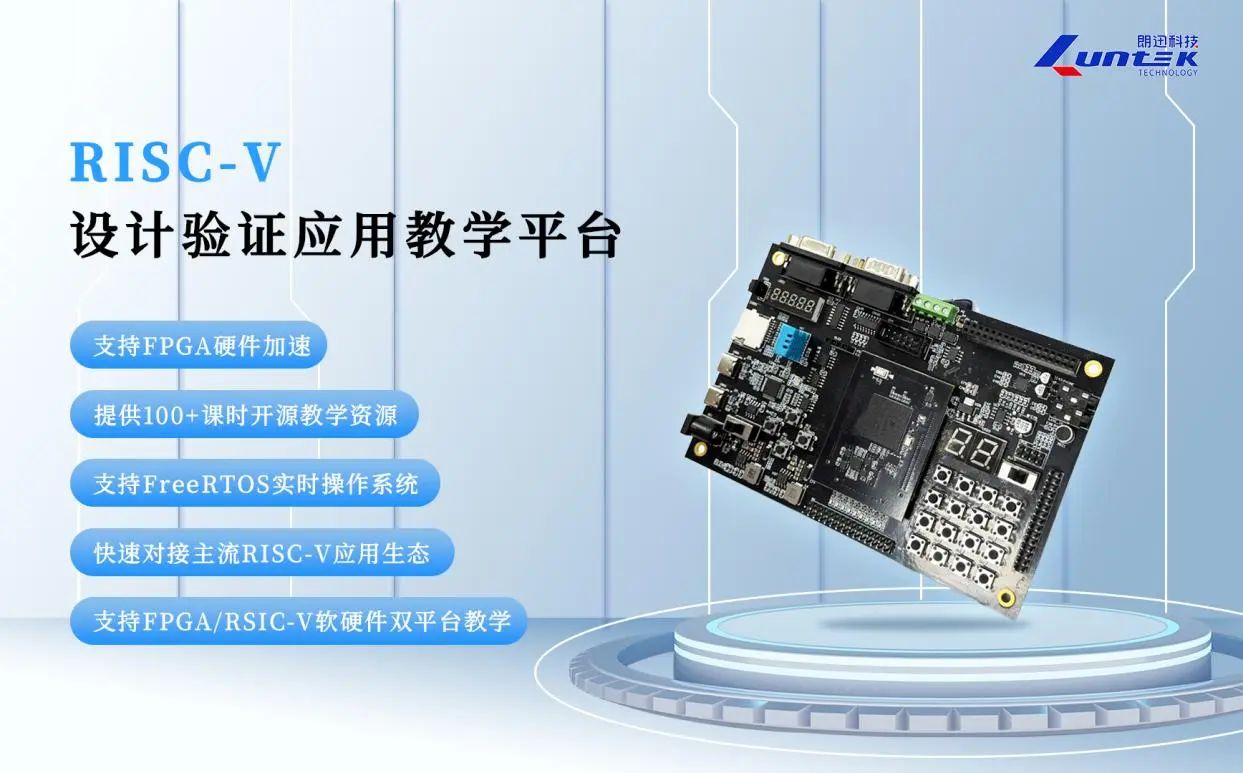

设计验证应用教学平台是朗迅科技推出的首款基于FPGA的RISC-V内核开源单板计算机，选用国产FPGA主控，支持轻量级开源RISC-V核心部署，提供精简、高效的开源指令集核心与上位机编译工具链。支持FreeRTOS操作系统，高复杂度的实时操作应用。平台支持软硬件协同开发，实现特定场景下的FPGA加速与处理器的协同处理设计。提供100+课时的RISC-V设计验证与应用实训资源。
软硬件协同开发

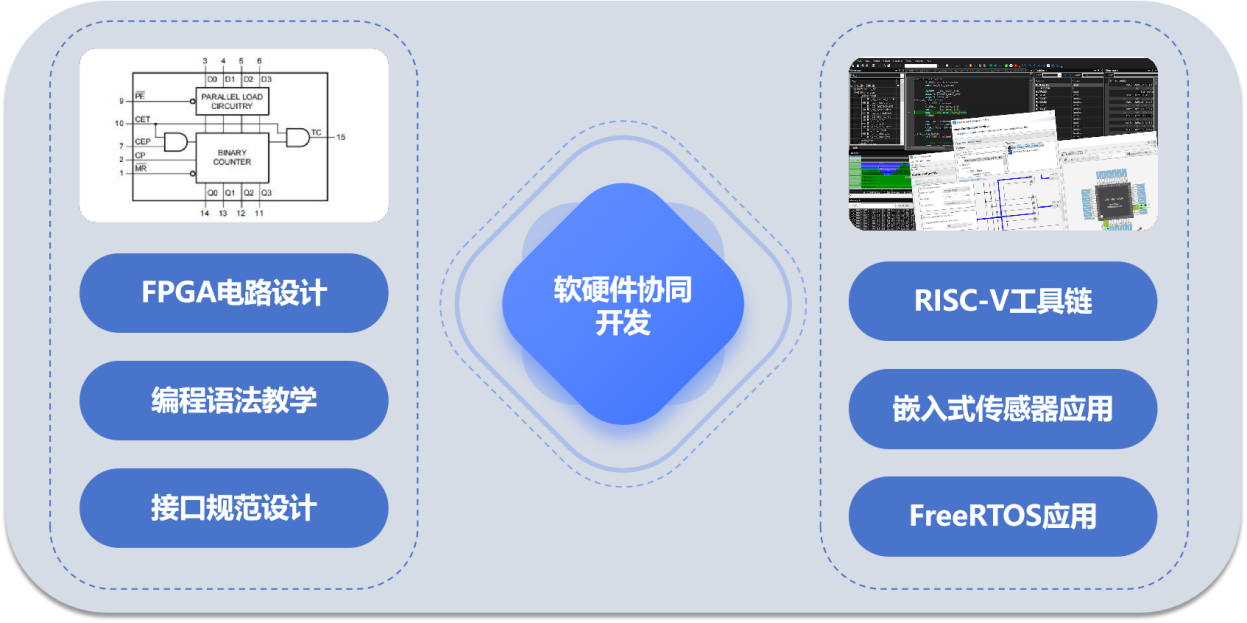

融合FPGA硬件与RISC-V处理器系统设计为一体，全栈式开发环境集成,集软硬件开发于一身，支持学生通过硬件描述语言构建可定制处理器系统，同时基于标准开发工具链编写C/C++嵌入式应用，展现出从底层硬件架构到上层软件开发的端到端协同设计能力，使学生能够透彻理解从硬件寄存器配置、总线通信协议到操作系统移植的完整技术链条。
丰富板卡硬件资源

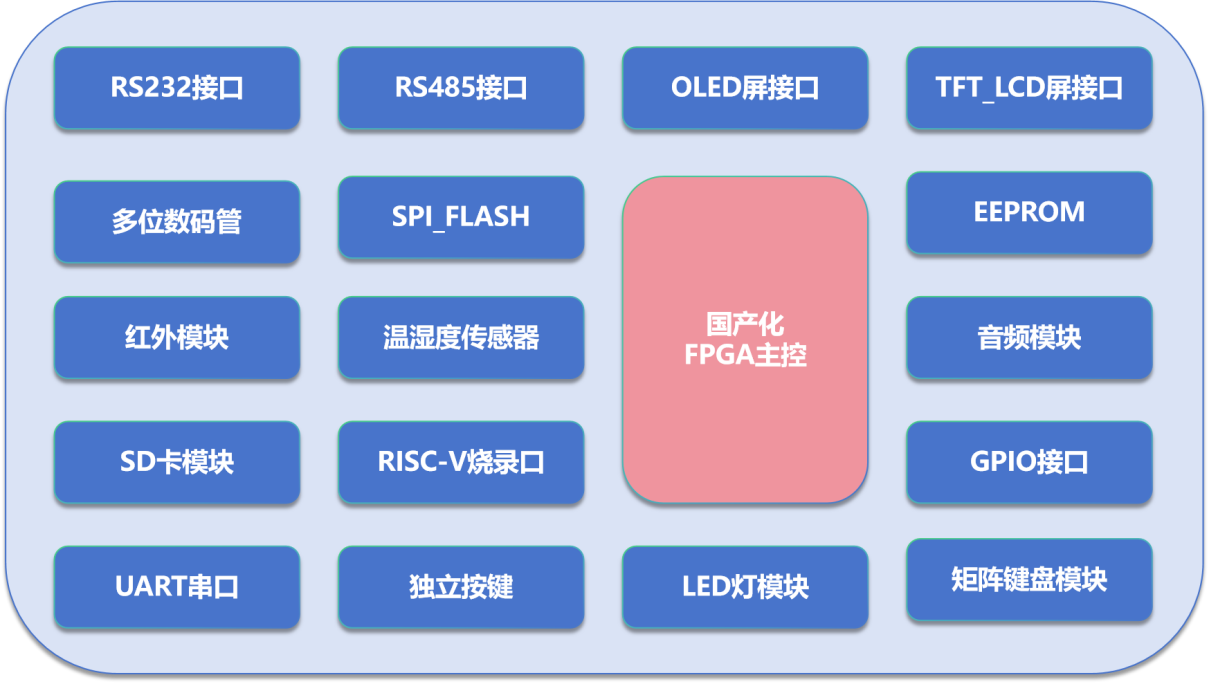

教学平台采用高密度高速电路板设计，集成了EG4A20BG256、EEPROM、SPI_FLASH、板载RISC-V软核JTAG烧录器、IIS语音模块等电路。具有最严格的质量标准、超高性能、丰富外设资源、高性价比、供应稳定的特点，致力于培养电子工程技术人才。
适配多种专业课程

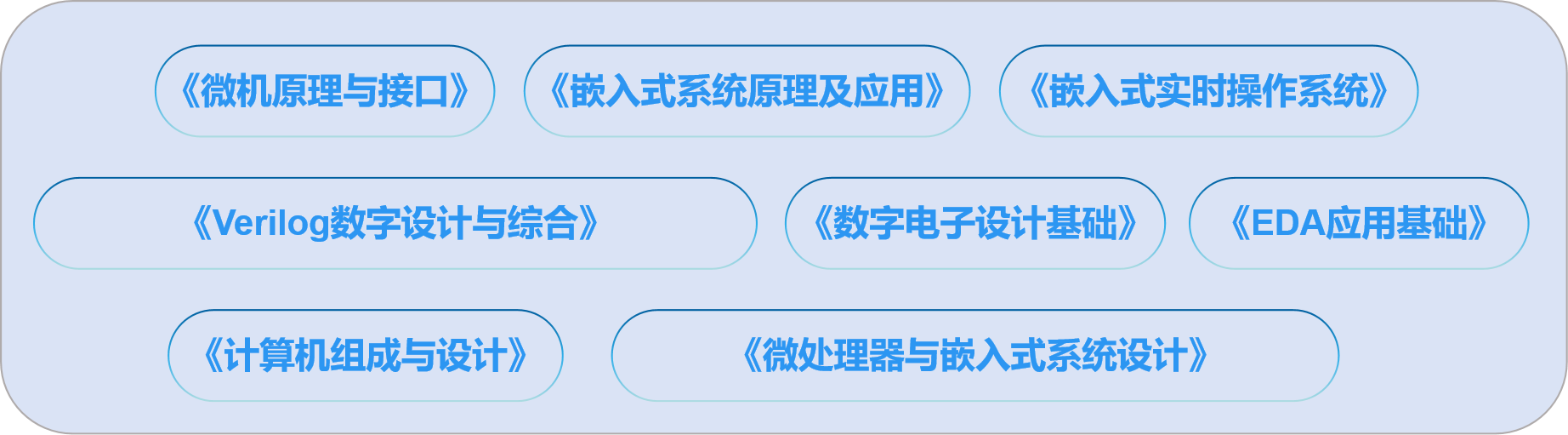

教学平台适配电子信息与集成电路大类专业课程，RISC-V指令简洁，核心原理易学易懂，大幅降低教学成本与门槛。契合电子信息与集成电路专业电路设计、硬件验证、嵌入式应用的需求，助力学生掌握集成电路设计、嵌入式等前沿技能，教学实用性强。
配套丰富教学资源

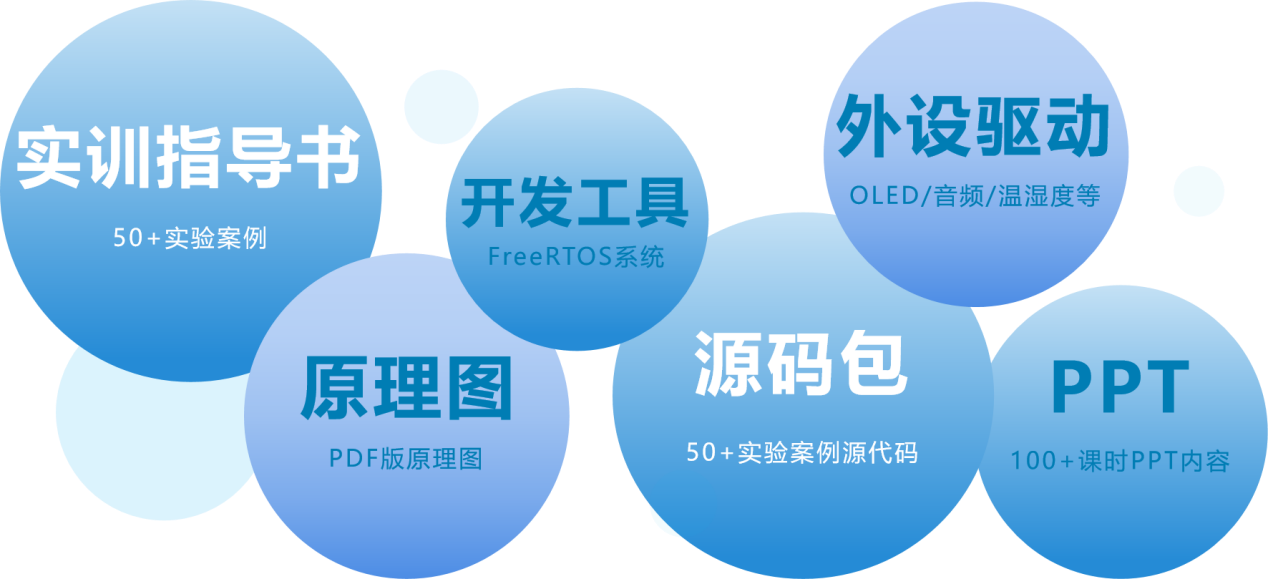

设计验证应用教学平台配备丰富的教学资源。资料涵盖硬件原理图、50+份实训指导书、100+课时PPT内容、RISC-V基础知识、实时系统(FreeRTOS)开发工具、特色传感器实验、图形界面设计等等，助学生畅学RISC-V。
适配生态应用环境
RISC-V架构，凭借其高度可定制性、开放性和灵活性，在嵌入式领域找到了广泛的应用，如汽车行业应用、智能穿戴设备和工业控制系统等。
