产品概述
ET81313是一款高度集成、宽输入电压、3A输出同步降压转换器。该器件经过优化，可实现最少的外部组件数量，并且优化了低待机电流。此转换器采用自适应恒定导通时间（ACOT）结构，提供快速瞬态响应。它还支持低等效串联电阻（ESR）输出电容器和超低ESR陶瓷电容器，无需外部补偿组件。在轻载运行期间，ET81313以脉冲频率调制（PFM）模式工作，保持高效率。
ET81313的输入电压范围为4.5V到17V，输出可调范围为0.6V到7V，可以广泛应用于12V输入电源供电的场景。另外该器件还具有限流保护、短路打嗝保护、过温保护等等保护机制，能够为系统提供全方位的保护。
ET81313采用了SOT563形式的小封装，配合高度集成的内部电路以及简单的外部器件，能够以更小的应用面积去布局。
产品特性
3A转换器集成60mΩ和34mΩFET
采用快速瞬态响应的ACOT模式控制
输入电压范围：4.5V至17V
输出电压范围：0.6V至7V
轻载时采用PFM模式
开关频率：1.2MHz
关断电流低，小于8uA
可从预偏置输出电压启动
周期性过流限制
打嗝模式过流保护
非锁存欠压保护和过热保护
固定软启动：1.0ms

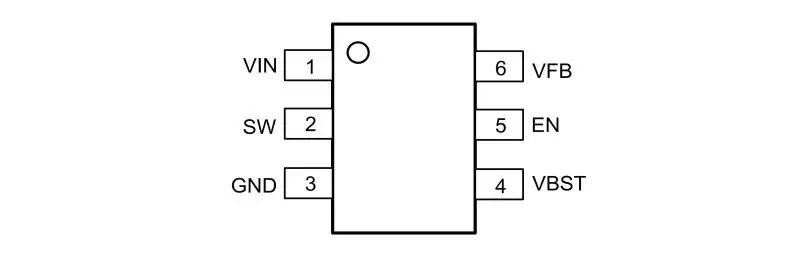

管脚定义

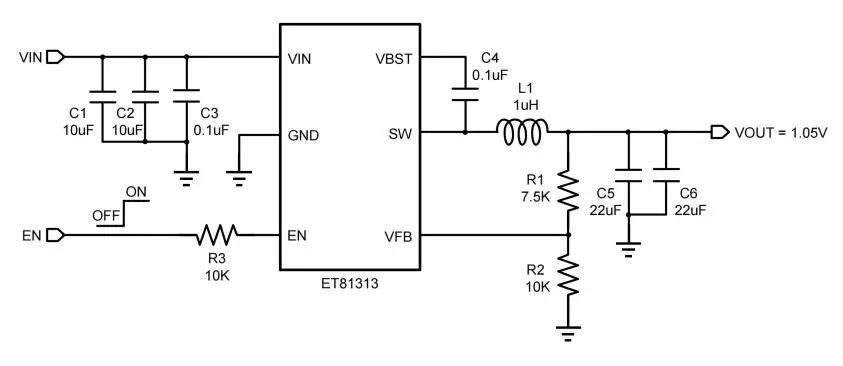

典型应用
来源：力芯微电子
