圣邦微电子推出 SGM8433-2Q，一款低失真、支持轨到轨输入输出、拥有高增益带宽积、高压摆率和高驱动电流能力的高压双通道运算放大器。器件适用于旋转变压器初级线圈励磁信号驱动器、电机控制系统和伺服控制系统等应用。
SGM8433-2Q 支持单电源或双电源供电，供电电压范围为 4.5V 到 24V。其增益带宽积可达 12MHz，压摆率达到 35V/μs。此外，SGM8433-2Q 的输出源电流（Source Current）能力为 360mA（典型值），灌电流（Sink Current）能力可达 400mA（典型值），强大的驱动电流能力使其可以有效驱动低阻负载。同时，SGM8433-2Q 还具备关断（Shutdown）功能控制和过温保护指示管脚（
PIN），该引脚是复用管脚，当管脚被拉高时，器件被使能并可正常工作，当器件发生过温或 管脚被置低，器件会进入关断模式，整体静态电流会降至 50μA（典型值）。
SGM8433-2Q 典型特性
通过了 AEC-Q100 汽车应用测试，器件温度等级 1；
宽电源电压范围：4.5V 至 24V；
增益带宽积：12MHz；
压摆率：35V/μs；
总静态电流：5mA（典型值）；
关断模式电流：50μA（典型值）；
输出源电流短路能力：360mA（典型值）；
输出汇电流短路能力：400mA（典型值）；
输入共模电压范围：(-VS) - 0.2V 至 (+VS) + 0.2V；
输入失调电压：±1mV（典型值）；
输入失调电压漂移：±5μV/℃（典型值）；
输入偏置电流：±20pA（典型值）；
电源抑制比：126dB（典型值）；
支持轨到轨输入输出；
功能安全特性；
过温保护；
限流保护。

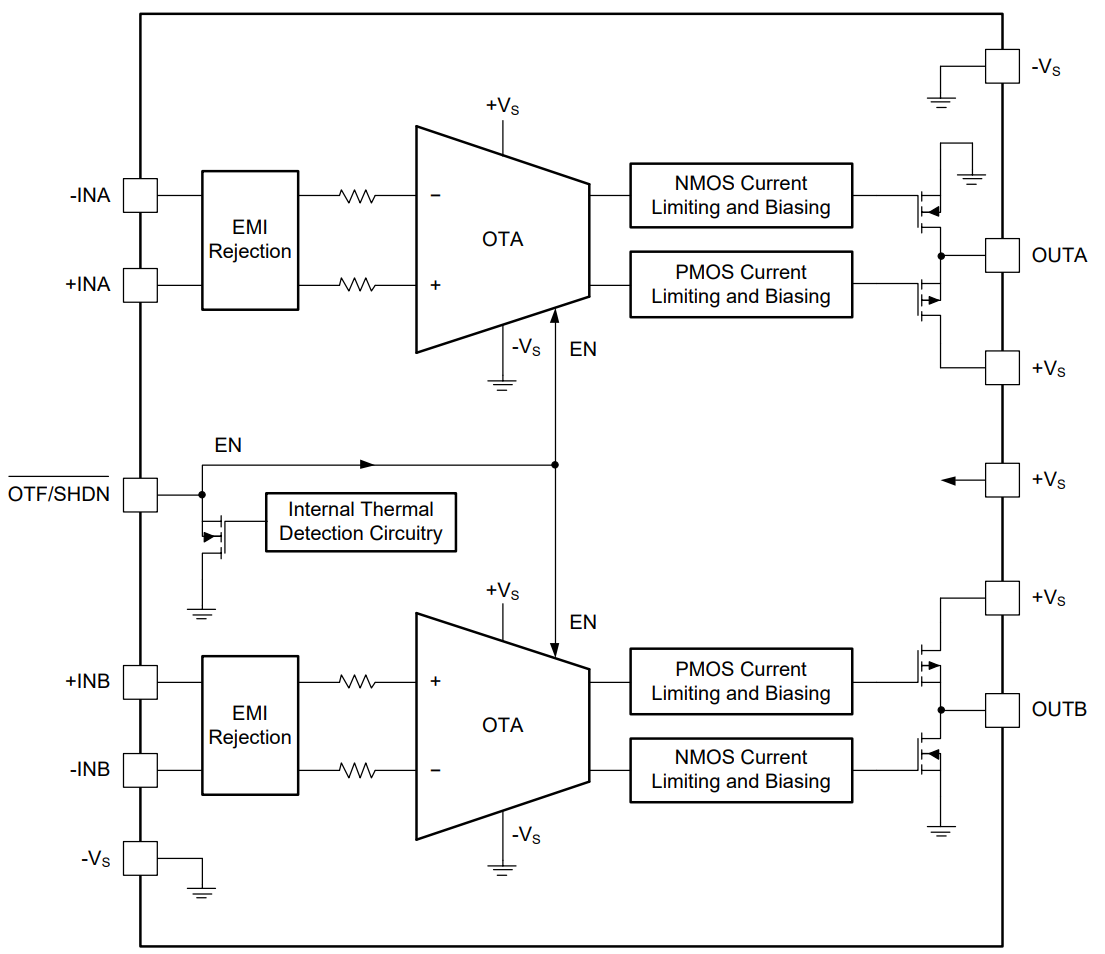

图 1 SGM8433-2Q 功能框图

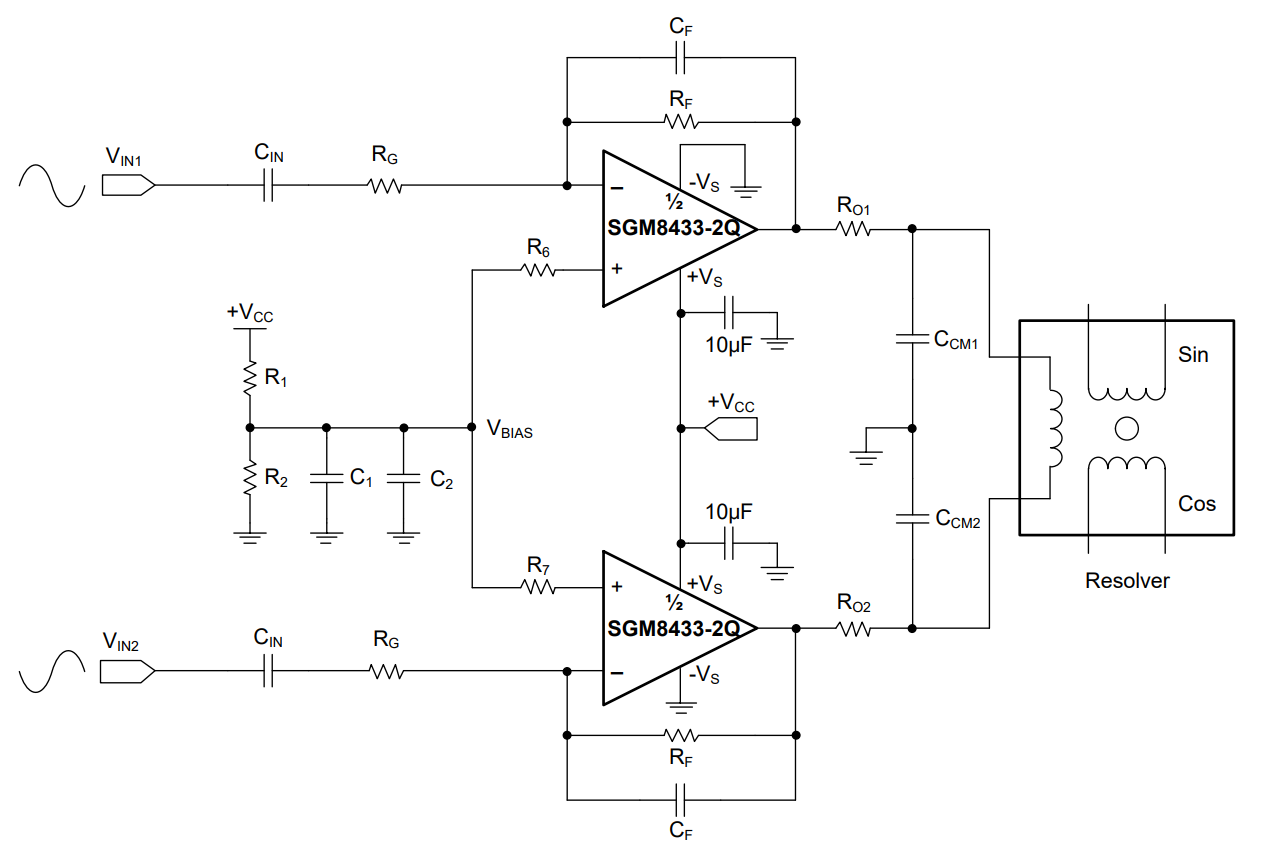

图 2 简化型旋转变压器励磁电路
SGM8433-2Q 通过了 AEC-Q100 测试，工作温度范围为 -40℃ 至 +125℃，适用于各种严苛的工作环境。其封装形式采用符合环保理念的 TSSOP-14B (Exposed Pad) 和 TDFN-3×3-12BL 绿色封装，为了获得良好的散热性能，两种封装均设计有裸露的 Thermal PAD 供用户使用。
此外，圣邦微电子同步推出了 SGM8433-2Q 的工业级版本 SGM8433-2，为用户提供更多选择。
