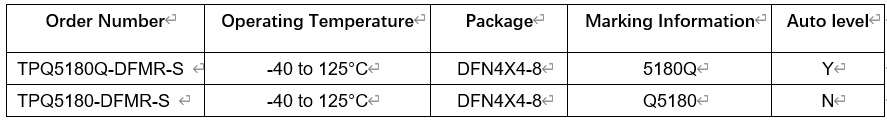

原边反馈、内置100V/1.5A MOS！思瑞浦发布反激式转换器TPQ5180Q

隔离输出电压从初级侧反激电压采样，无需光耦合器、电压基准或变压器的第三绕组来调节输出电压，仅需在SW与FB之间跨接一个反馈电阻。高度集成带来了简单、可靠且高密度的设计，仅有一个元件跨越隔离屏障。

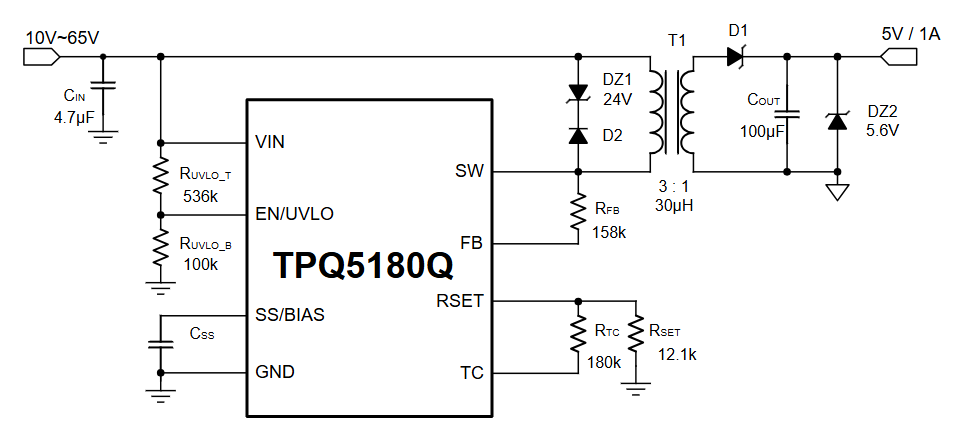

典型应用电路

（BCM）开关实现了紧凑的磁性解决方案，并具有优于±1.5%的负载和线路调节性能。在重负载时以边界导通模式（BCM）运行。当次级绕组中的电流降至零时，功率 MOSFET 导通。大限度减小开关损耗，提高工作效率。当初级峰值电流达到由内部误差放大器输出所决定的水平时，MOSFET 关断。随着负载减小，频率升高以维持 BCM 运行。

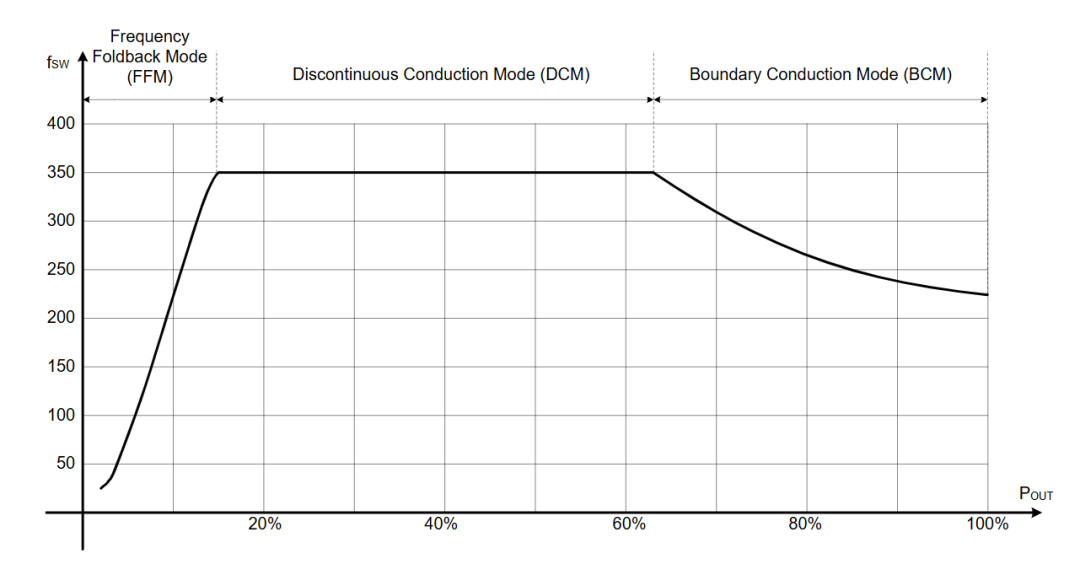

三种工作模式的开关频率

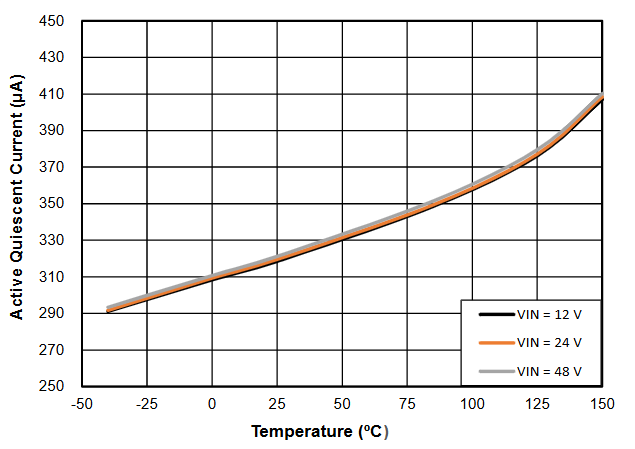

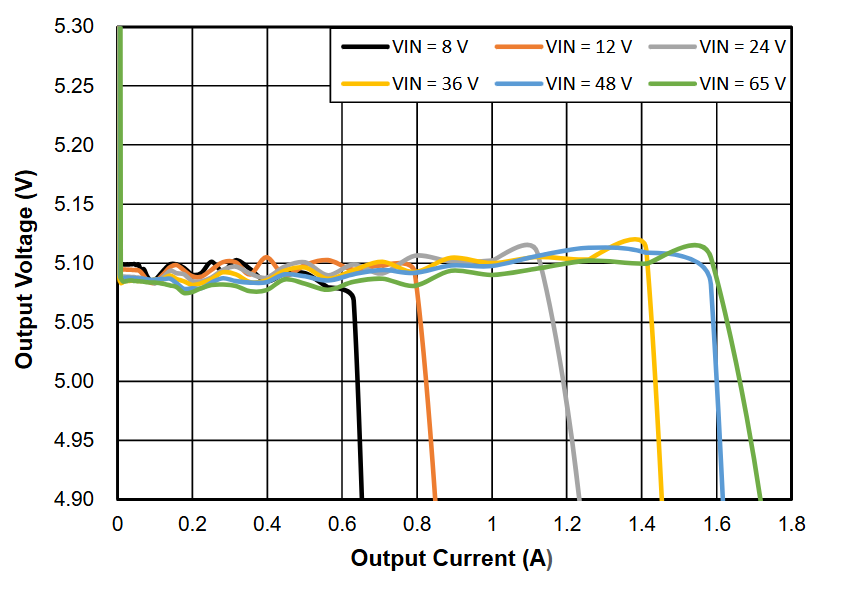

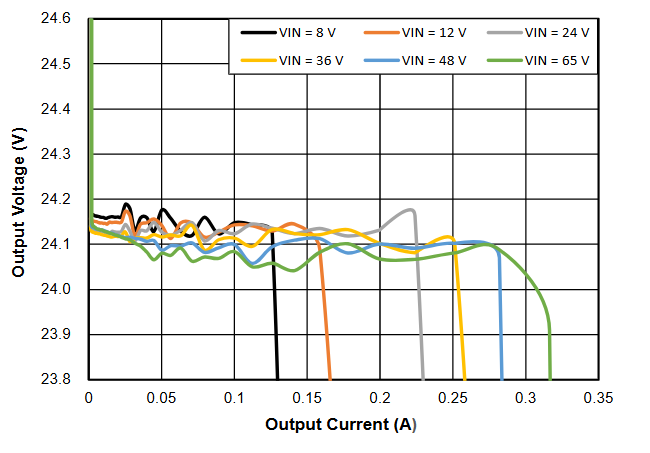

TPQ5180Q采用独特的热补偿电路，根据反激二极管正向电压降的热系数调整反馈设定点。即使在次级电流有效为零时测量输出电压，仍然存在与反激二极管相关的非零正向电压降。可选电阻RTC通过抵消输出回路二极管压降的热系数来提高输出电压的精度。如下不同负载电流情况下输出电压曲线，输出精度可控制在±1.5%以内。

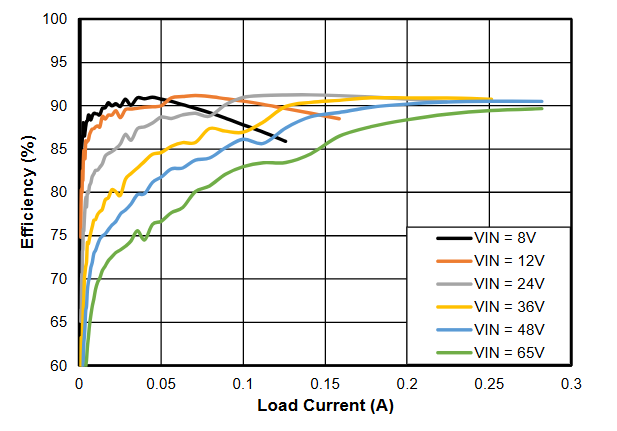

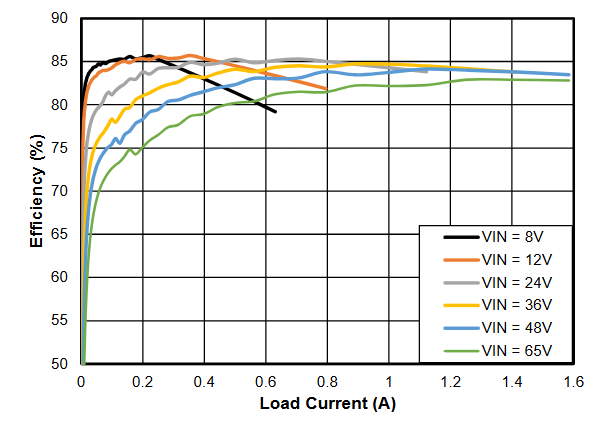

不同负载电流情况下效率曲线，正常带载情况下效率可达80%以上。

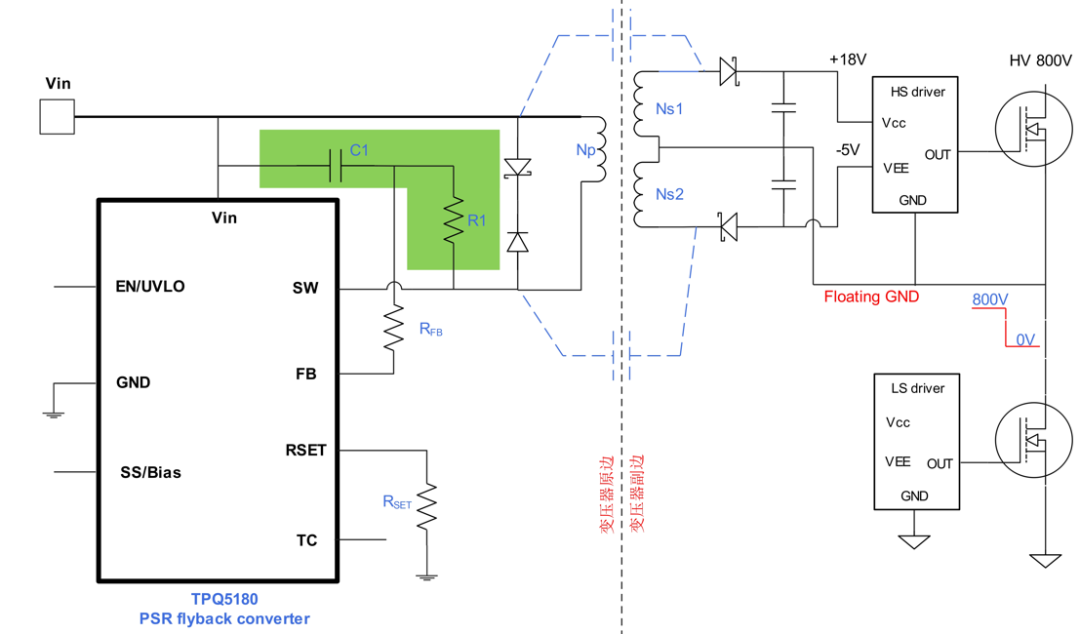

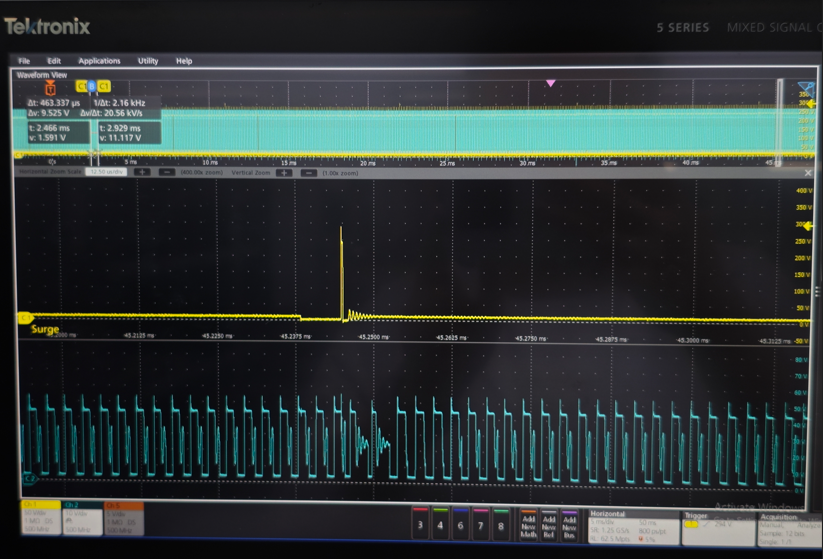

碳化硅（SiC）在牵引逆变器等大功率逆变设计中的使用显著增加。SiC逆变器可以产生大于100V/ns的高瞬态电压（dv/dt）信号， 如下左图所示提出的CMTI解决方法。它引入了一个与RFB串联的电阻器（R1），以及一个放置在两个反馈电阻器和VIN引脚连接处的陶瓷电容器（C1）。电阻电容形成低通滤波器，衰减CMT电流对RFB 100µA工作电流的影响。如下右图施加60V/ns共模干扰（黄色波形），SW开关周期表现稳定（蓝色波形）。

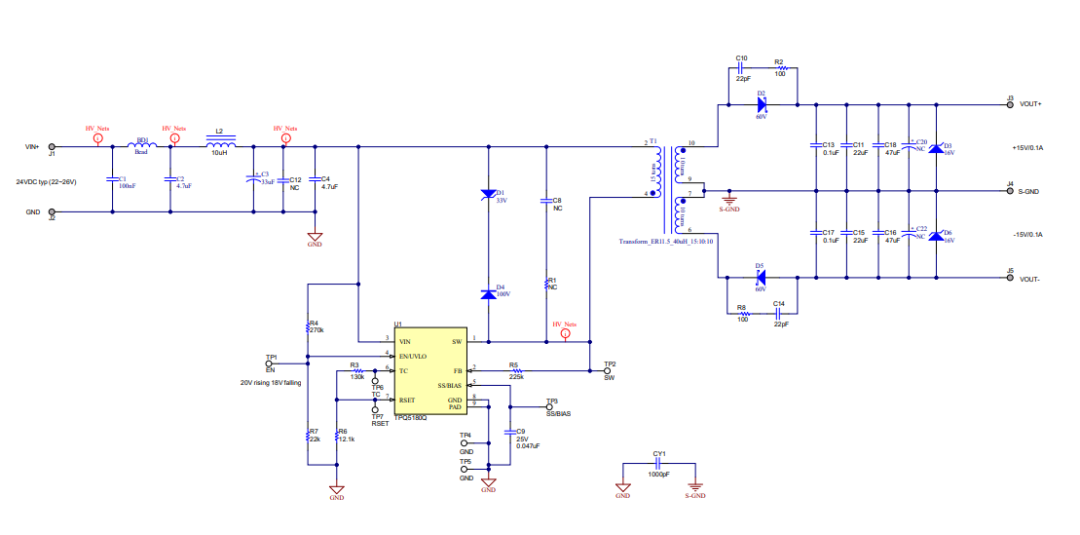

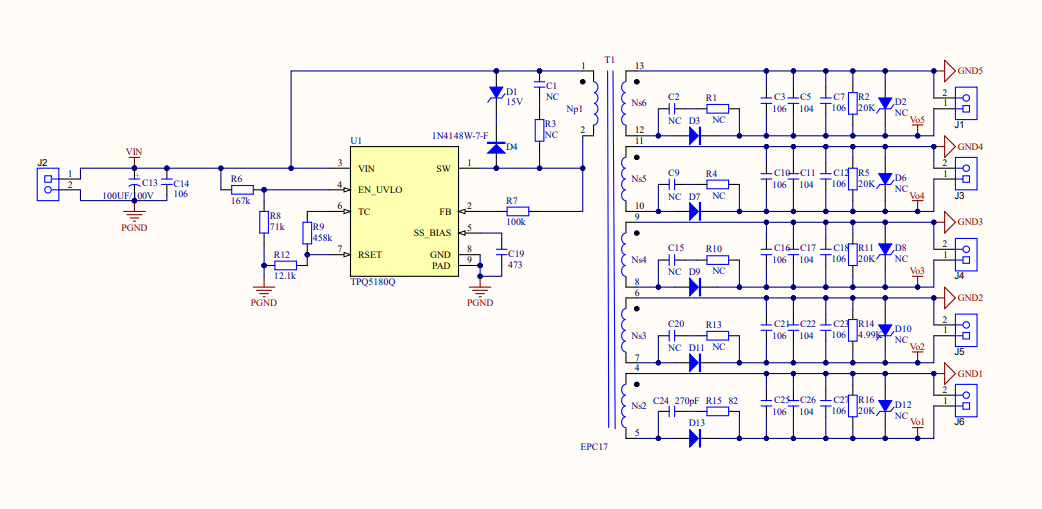

空压控制器反激电源方案

PLC应用反激电源±15V输出方案。TPQ5180原边反馈方式，大大简化电路设计，节省板子面积，很好地满足PLC领域小体积要求。
