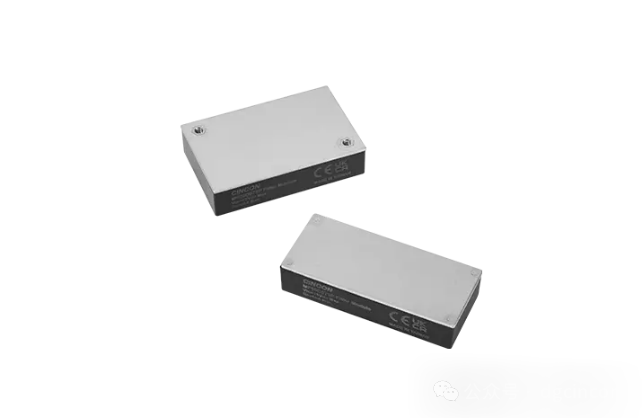

幸康推出 MF10/MF20D EMI 滤波器模块，专为满足 MIL-STD-461（F、G）在国防地面与航空应用中的严格要求而设计。这些模块通过提供现成的 EMI 解决方案，简化合规流程。
MF10 和 MF20D 专为降低 DC-DC 转换器系统中的共模与差模噪声而设计，支持最大电流分别为 10A 和 20A（具降额特性），输入电压最高可达 75V，非常适用于国防与航空领域常用的 24V 和 28V 总线系统。
这些滤波器模块具备 -55°C ~110°C 的宽广工作壳体温度范围，也非常适用于分布式电源架构、电信设备、电池供电装置以及各类工业应用。
• 10A 与 20A 滤波模块，简化系统 EMC 滤波设计
• 输入电压范围高达 75V
• 支持 100V/1秒浪涌保护
• 工业级紧凑型1/8砖与1/4砖封装
• 1500Vdc 输入/输出对壳体隔离
• 工作壳体温度范围：-55°C~110°C
• 符合 MIL-STD-461（F、G）标准
• 符合 MIL-STD-810F 冲击与振动规范
• 可在高达 5000 米海拔高度运行
应用:
• 航空电子系统（如机载通信设备）
• 地面防御车辆电源管理
• 高 EMI 敏感性的工业设备
• 严苛环境应用
为满足 MIL-STD-461 标准的要求，幸康提供以下针对 DC-DC Brick 模块、ECLB 及 B 封装系列产品的推荐电路与测试板布局。
以下以 CQB150W-24S24 型号为例，展示其参考电路及对应的测试板布局：

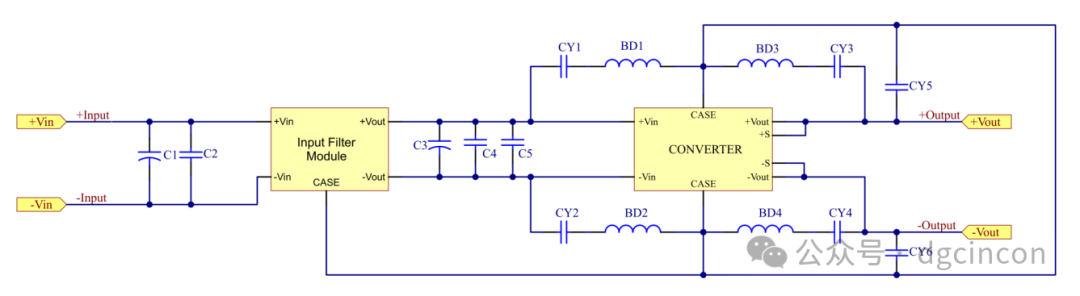

MF10/20D075P 适用于半砖、1/4砖与1/8砖模块的连接电路

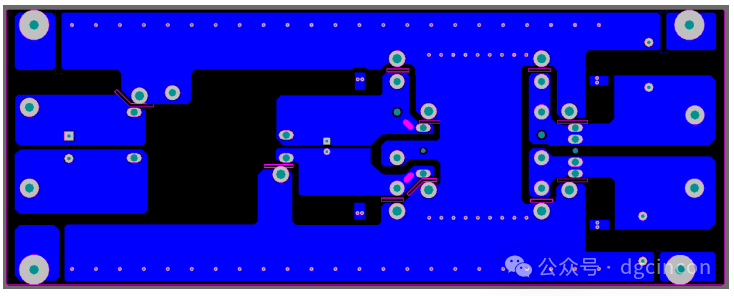

MF20D075P 适用于半砖、四分之一砖与八分之一砖模块的 PCB 布局顶视图
MF20D075P 适用于半砖、四分之一砖与八分之一砖模块的 PCB 布局底视图
元件数值:
输入滤波模块: MF10D075P/MF20D075P | ||||||||
DC-DC | C1 | C2 | C3 | C4, C5 | CY1, CY3 | CY2, CY4 | BD1,BD2, BD3,BD4 | CY5, CY6 |
CQB50W8-36S24 | 220uF/100V | 0.47uF/100V | 47uF/100V | 10uF/100V | 0.01uF/3KV | 4700pF/3KV | 磁珠芯 | 0.068uF/350Vac |
CQB75W8-36S24 | ||||||||
CEB100W-24S24-F | ||||||||
ECLB60W-24D12 | ||||||||
ECLB75W-24D12 | ||||||||
CQB150W-24S24 | ||||||||
备注:
C1：NIPPON CHEMI-CON URZ 系列铝电解电容或同等产品
C2：1206 封装多层陶瓷电容（MLCC）
C4、C5：1206 封装多层陶瓷电容（MLCC）
CY1、CY2：1812 封装多层陶瓷电容（MLCC）
CY3、CY4：1808 封装多层陶瓷电容（MLCC）
CY5、CY6：TDK Y2 DIP 电容或同等产品
C3：NIPPON CHEMI-CON UVY 系列铝电解电容或同等产品
BD1、BD2、BD3、BD4：HFZ3216PF-121T60，TAI-TECH 制造
使用参考电路和测试板，MF20D075P结合CQB150W-24S24 在 EMI 测试中成功满足 CE102 要求：

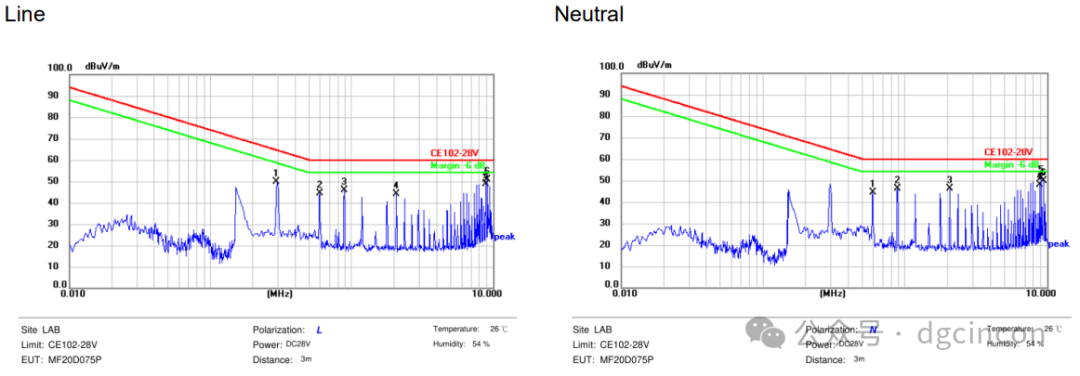

MF20D075P（CQB150W-24S24 的 EMI 传导 MIL-STD-461 CE102 测试）
MF10/20D050P 的工作壳体温度范围为 -55°C~110°C。为确保可靠性能，运行时必须采取适当的降额或散热措施，壳体温度在任何情况下均不得超过 110°C。

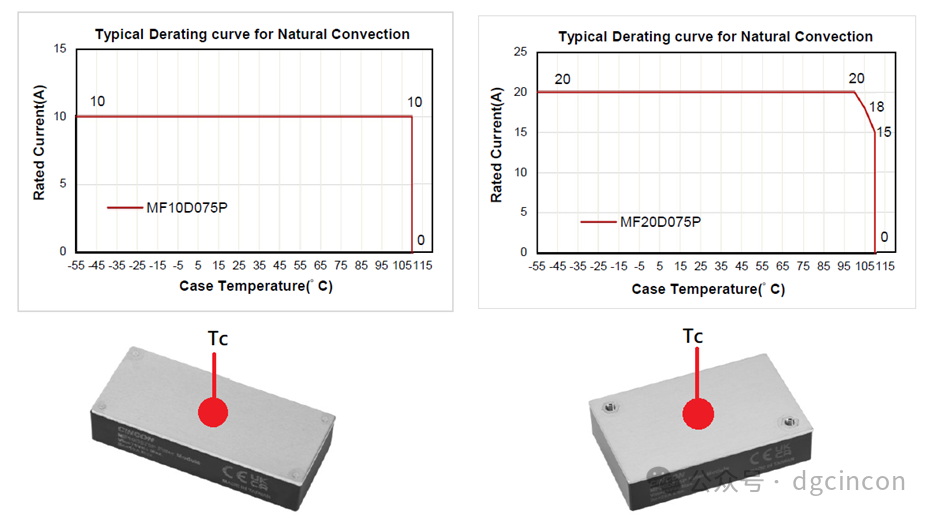

下图显示MF10D075P 和 MF20D075P 的降额曲线：
更多参考资料，请查阅 MF10/20D 数据手册或联系 Cincon 获取详细信息。
来源：东莞幸康电子
