产品概要
内匹配功率放大器系列
近日，博瑞集信推出3款内匹配功率放大器，均采用小尺寸金属封装，该系列产品具有高效率、高可靠性等特点。 BRGF16030PPG覆盖1.6GHz～1.65GHz的频率范围，输出功率超过30W，功率附加效率70%，可应用于北斗导航、短报文等发射机系统； BRGF024015PTG覆盖1.9GHz～2.6GHz的频率范围，输出功率超过15W，功率附加效率65%，可应用于数据链、卫星通信、遥测等发射机系统； BRGF031300PJG覆盖2.7GHz～3.1GHz的频率范围，输出功率300W，功率附加效率60%，可应用于通信、雷达等发射机 系统。

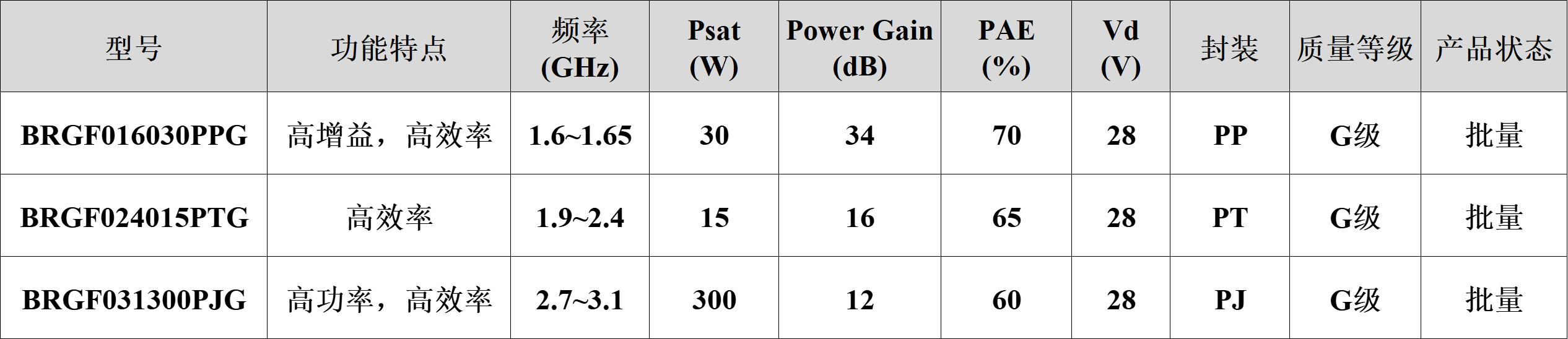

该系列产品汇总表
该系列产品性能简介
BRGF016030PPG
● 频段覆盖1.6GHz～1.65GHz
● 高增益，高效率、小体积、高可靠性内匹配功放
● 饱和输出功率：30W
● 金属封装
● 应用于北斗导航、短报文等发射机系统

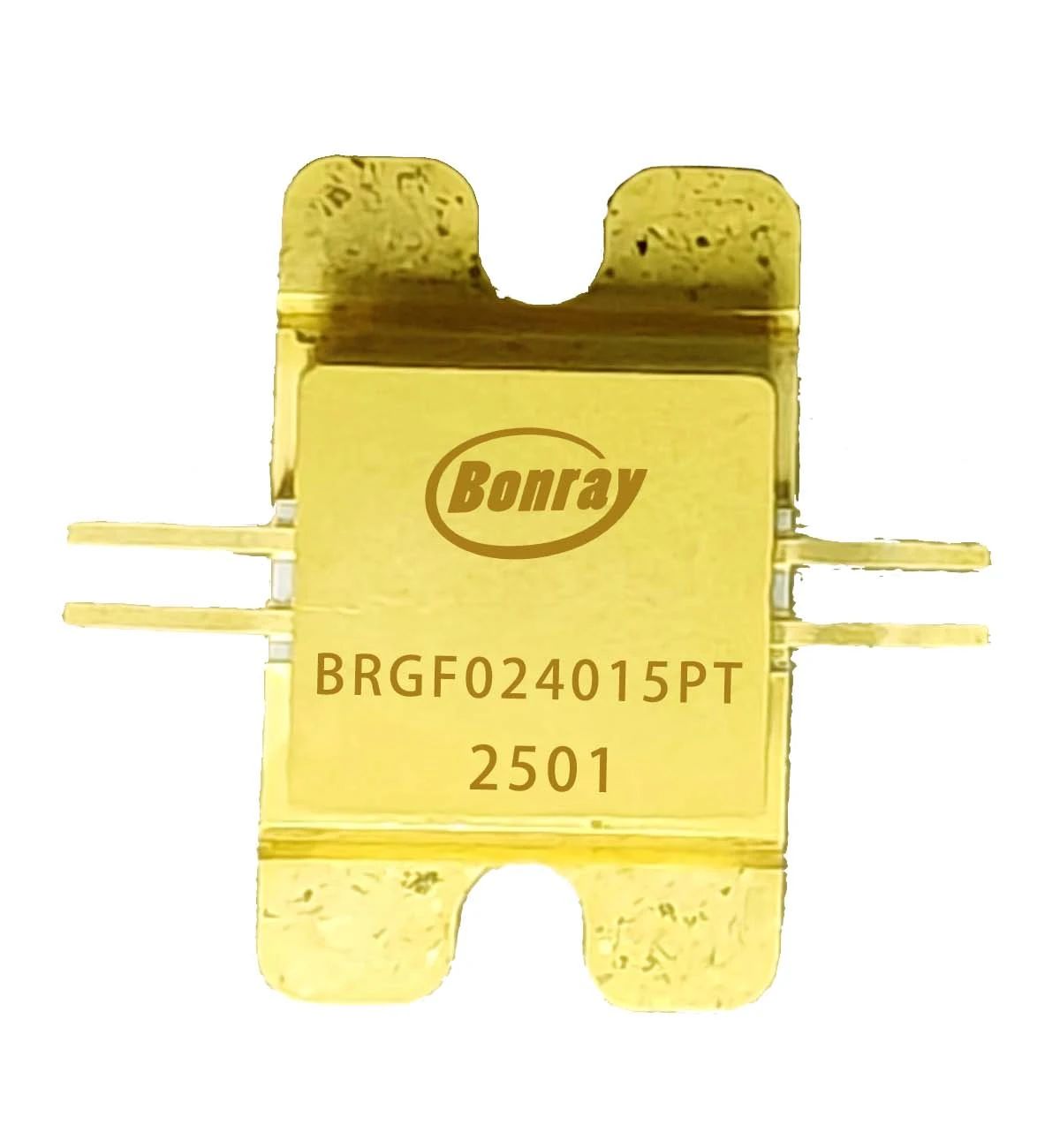

BRGF024015PTG
● 频段覆盖1.9GHz～2.4GHz
● 高效率、小体积、高可靠性内匹配功放
● 饱和输出功率：15W
● 金属封装
● 应用于数据链、卫星通信、遥测等发射机系统

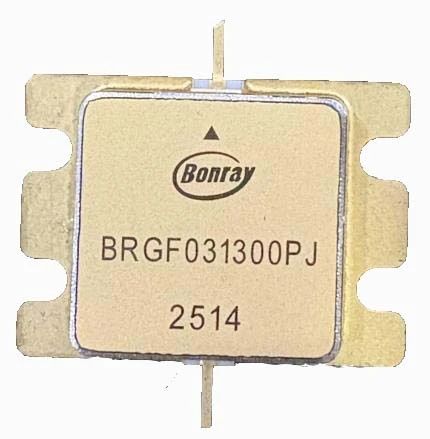

BRGF031300PJG
● 频段覆盖2.7GHz～3.1GHz
● 高输出功率，高效率、小体积、高可靠性
● 饱和输出功率：300W
● 金属封装
● 应用于通信、雷达等
BRGF016030PPG简介
工作频率：1.6GHz～1.65GHz
小信号增益：39.0dB@1.61GHz
饱和输出功率：45.7dBm@1.61GHz
功率附加效率：69.9%@1.61GHz
28V供电，静态工作电流300mA
封装形式：PP（金封）
射频特性

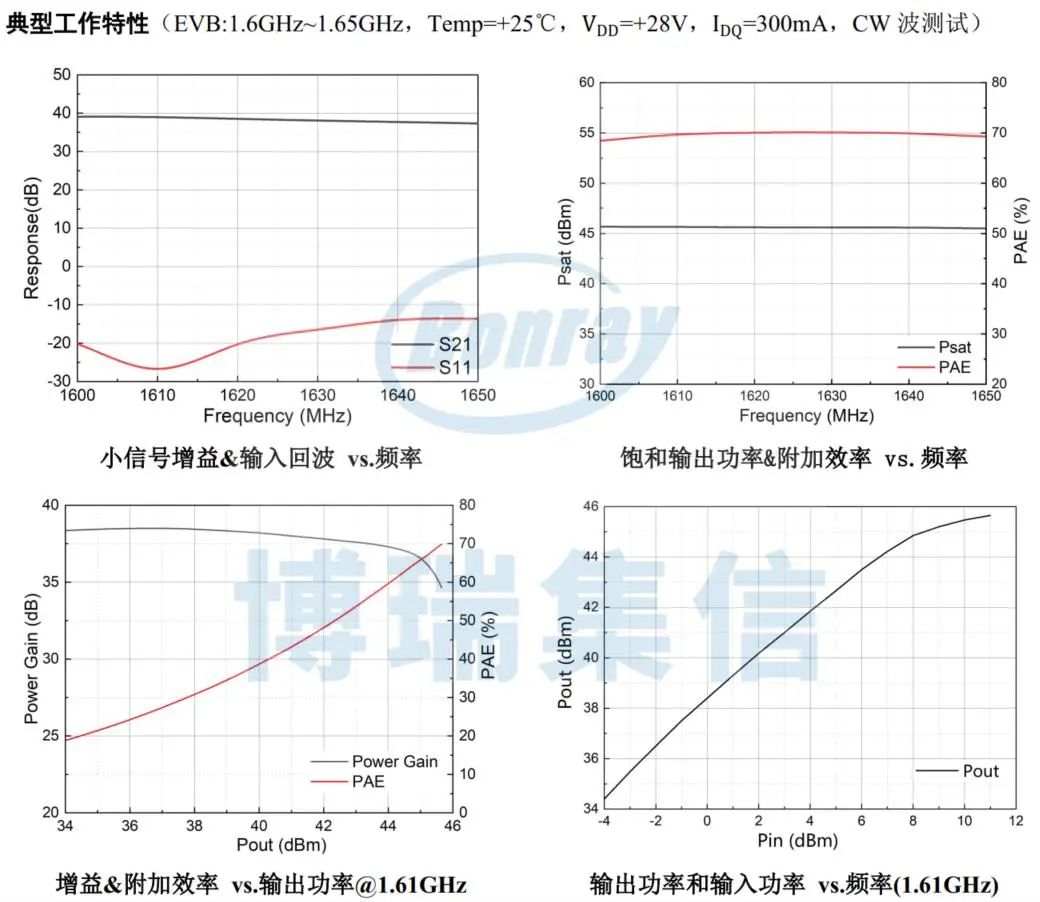

典型工作特性（+28V供电）

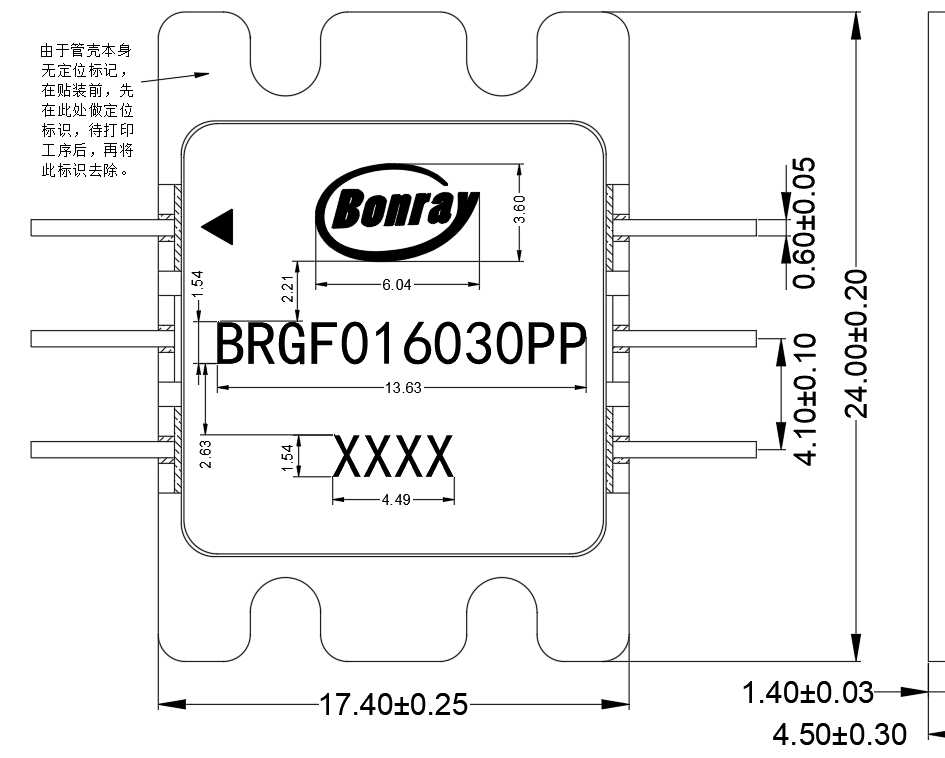

打标示意图
关于博瑞集信
博瑞集信是一家国内领先的自主可控核心芯片和特种通信设备提供商。凭借经验丰富的团队、完备高效的平台、先进可靠的工艺，已在自主可控射频微波领域处于业界领先水平。公司专注于通信、雷达、航空电子等领域的核心芯片及关键模块的研发、生产与销售，通过提供完全自主可控的创新技术与完整的产品解决方案，能够灵活满足不同用户的个性化需求及快速创新需要。
