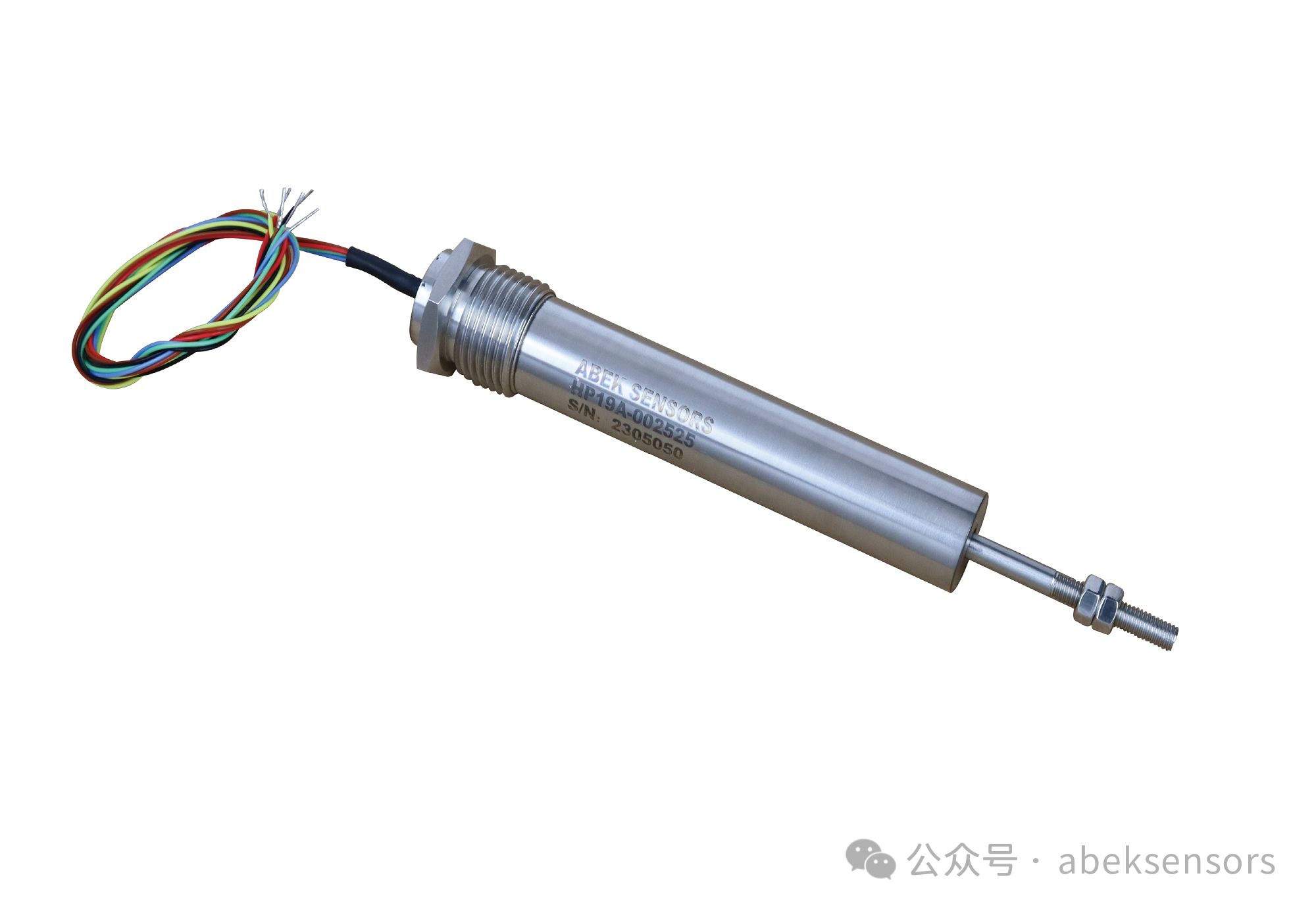

阿贝克传感器推出的HP19系列LVDT位移传感器专为高压环境位移测量而设计，是高压釜、压力密封腔、液压执行器、阀位指示器等压力容器中进行位置测量的理想选择。
HP19系列LVDT采用厚壁不锈钢耐压设计，强腐蚀环境还可订制316L或C276材质，整体焊接密封结构，坚固耐用，非常适合高压、腐蚀性环境中的应用。
该系列LVDT可承受高达35MPa的工作压力，可承受高温200℃，非常适合高温、高压环境中的应用。
HP19系列LVDT可提供的行程包括±6.5mm、±12.5mm、±25mm，并可选美制或公制螺纹。同时，该系列 LVDT 的测量非线性度最大±0.25%（全行程范围），可确保高精度的位置测量。
HP19系列所有型号均有内部磁屏蔽处理，可保护传感器不受外部磁场影响。同时，该系列 LVDT采用穿板式安装，具有较强的抗冲击和振动能力。
为方便客户的实际应用，我们同时供应多种与传感器匹配的配件，该系列相关的安装夹具、信号调理器等配件信息请联系我们咨询。
电气参数
参数 | 规格 |
供电电压： | 1-12V AC，3V rms（额定） |
输入频率： | 400Hz至10kHz，2.5 kHz（额定) |
工作压力： | 30MPa，极限压力35MPa |
线性误差： | <±0.25% (全行程范围） |
重复误差： | <0.01%(全行程范围） |
磁滞误差： | <0.01% (全行程范围） |
使用温度： | -55℃至+200℃ |
温度系数： | -0.02％/℃（额定） |
耐振极限： | 20g，2 K Hz |

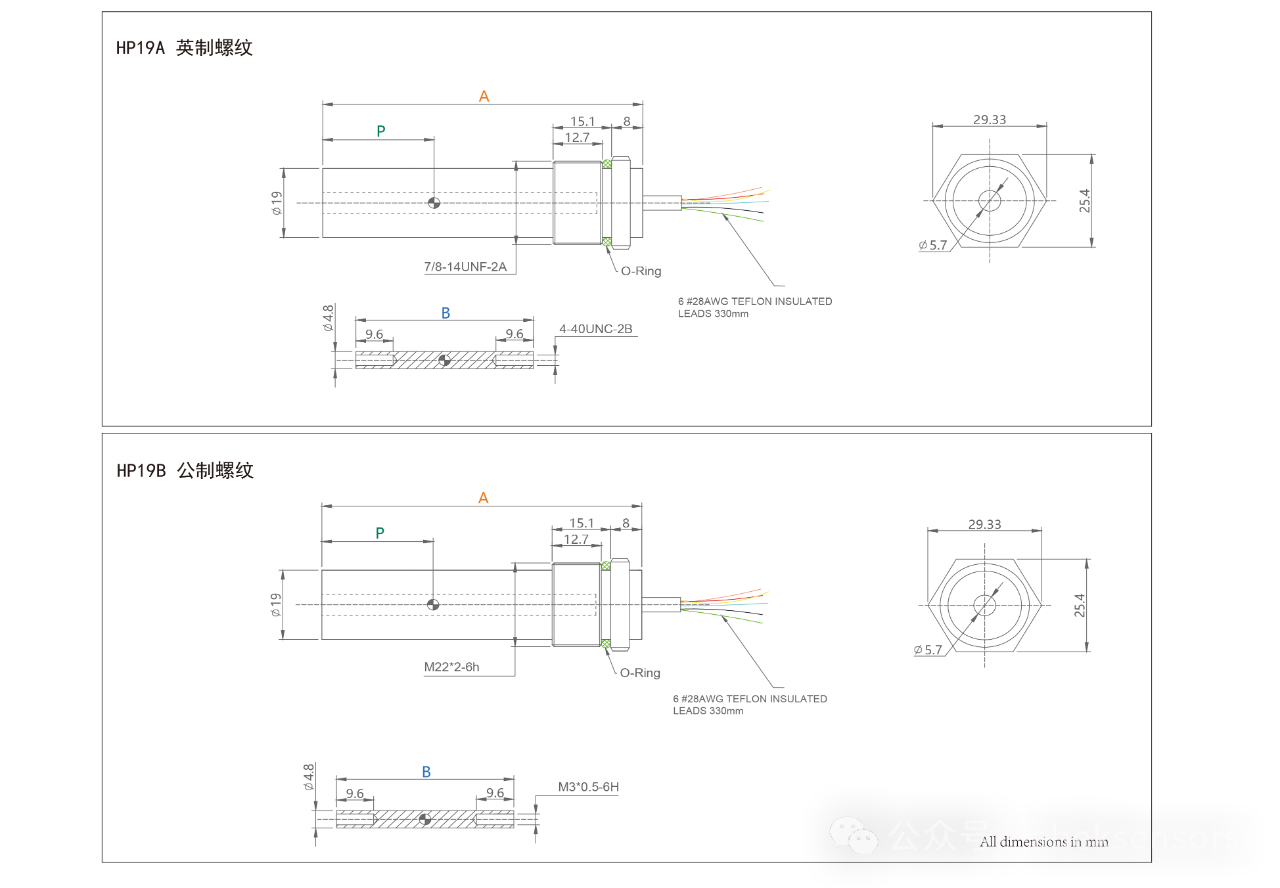

外形尺寸
选型表
参数 | 型号 | HP19A-000525 | HP19A-001325 | HP19A-002525 | HP19A-005025 |
HP19B-000525 | HP19B-001325 | HP19B-002525 | HP19B-005025 | ||
量程 | mm | ±2.5 | ±6.5 | ±12.5 | ±25 |
机身长度“A” | 56.6 | 76.2 | 118.1 | 200.2 | |
磁芯长度“B” | 32 | 45.7 | 76.2 | 96.5 | |
中心位置“P” | 24.5 | 35.3 | 56.6 | 80.8 | |
灵敏度 | mV/V/mm | 90 | 68 | 40 | 32 |
初级阻抗 | Ω | ≥800 | ≥800 | ≥940 | ≥770 |
