系列新品介绍
近日，中科海高上架两款两通道开关滤波器芯片，频率覆盖21-40GHz，在整个使用频段内具有良好的带外抑制、插入损耗和端口驻波特性，芯片采用境内工艺流片，满足国产化应用需求。
开关滤波器芯片-HGC6604
01 产品介绍
HGC6604是一款基于GaAs工艺的开关滤波器芯片。工作频率覆盖21-28.5GHz，通带频率21-23GHz、26.5-28.5GHz,插入损耗7dB，阻带抑制≥35dB，内部集成TTL电平转换电路，芯片通过背孔接地，使用方便简单，在整个使用频段内具有良好的阻带抑制、插入损耗和端口驻波特性，芯片采用境内工艺流片，满足国产化应用需求。
02 产品特点
内部集成TTL驱动电路
通道数目：2
通带频率：21 GHz ~ 23 GHz
26.5 GHz ~ 28.5 GHz
带内损耗：7 dB
控制电压：0/+5V
芯片尺寸：2.5 mm × 2.5 mm × 0.1 mm

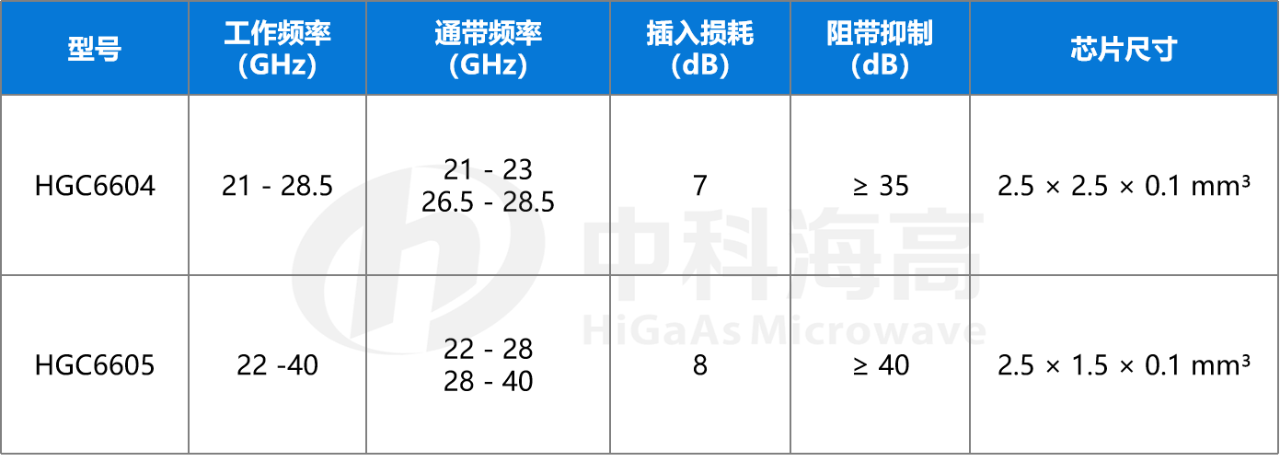

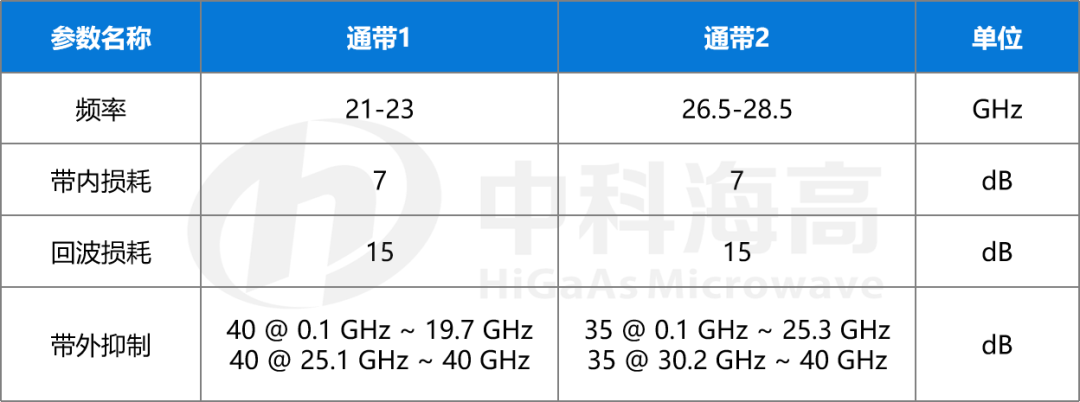

03 性能指标
04 测试曲线

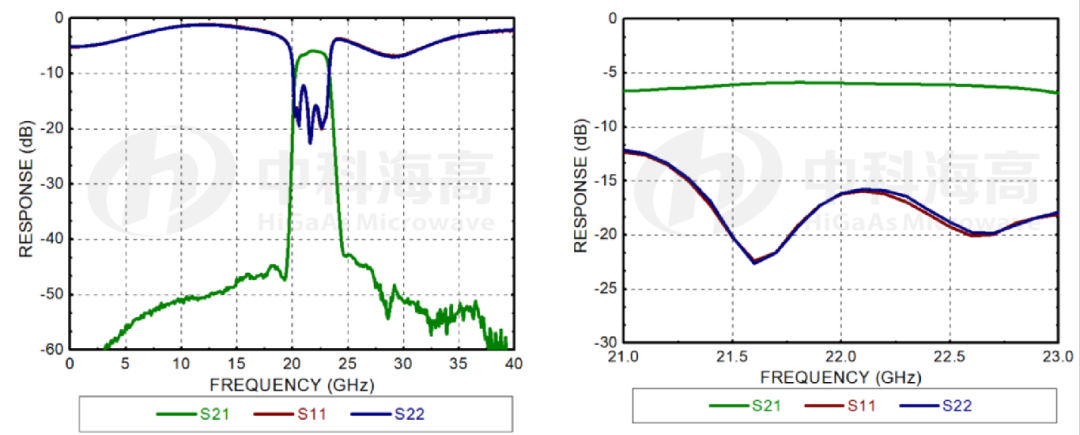

反射系数 21-23GHz通道

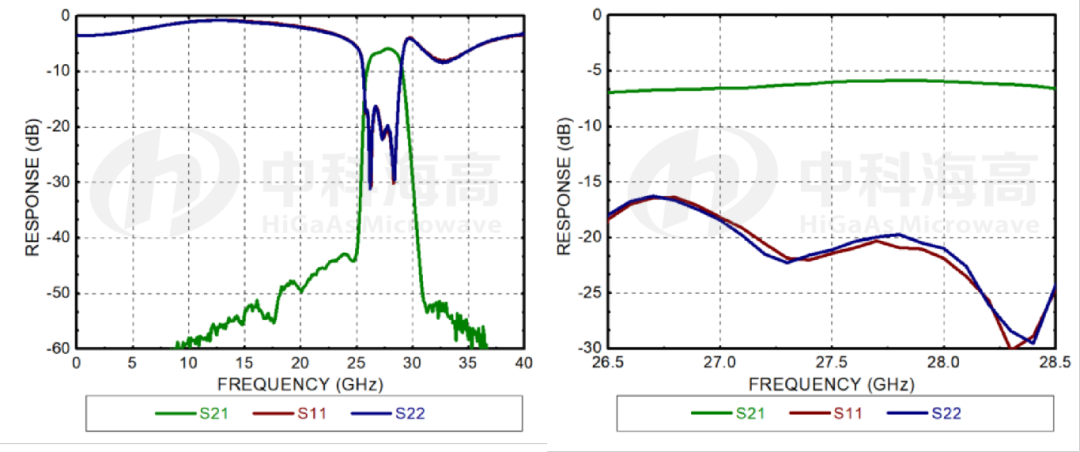

反射系数 26.5-28.5GHz通道

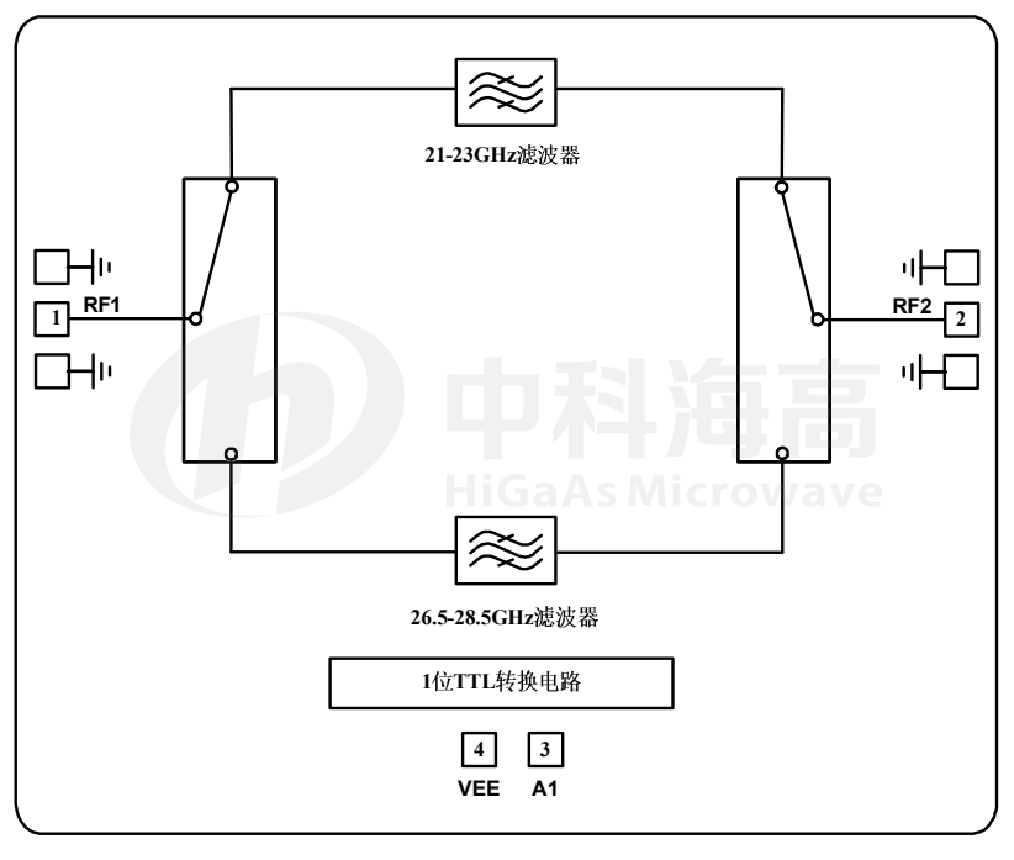

05 功能框图
开关滤波器芯片-HGC6605
01 产品介绍
HGC6605是一款基于GaAs工艺的开关滤波器芯片。工作频率覆盖22-40GHz，通带频率22-28GHz、28-40GHz，插入损耗8dB，阻带抑制≥40dB，内部集成TTL电平转换电路，芯片通过背孔接地，使用方便简单，在整个使用频段内具有良好的阻带抑制、插入损耗和端口驻波特性，芯片采用境内工艺流片，满足国产化应用需求。
02 产品特点
内部集成TTL驱动电路
通道数目：2
通带频率：22 GHz ~ 28 GHz
28 GHz ~ 40 GHz
功耗：-5V @ 2 mA
输入P-1：30 dBm
芯片尺寸：2.5 mm × 1.5 mm × 0.1 mm

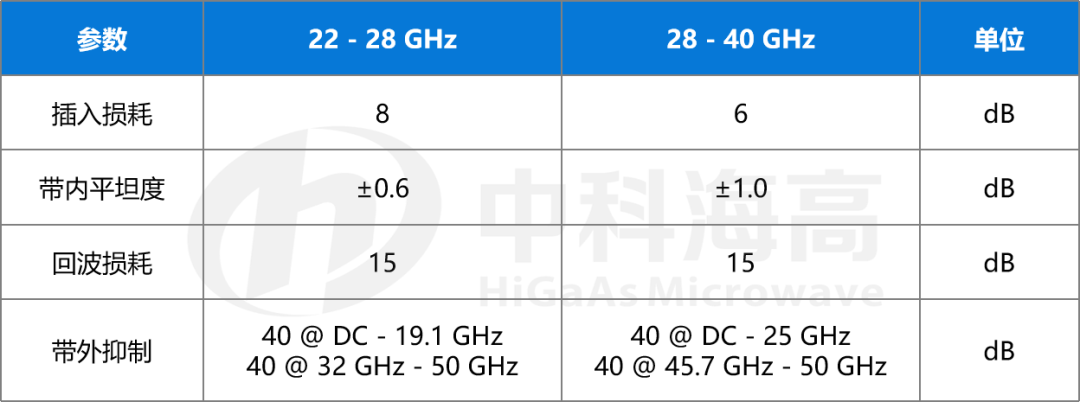

03 性能指标
04 测试曲线
反射系数 22-28GHz通道

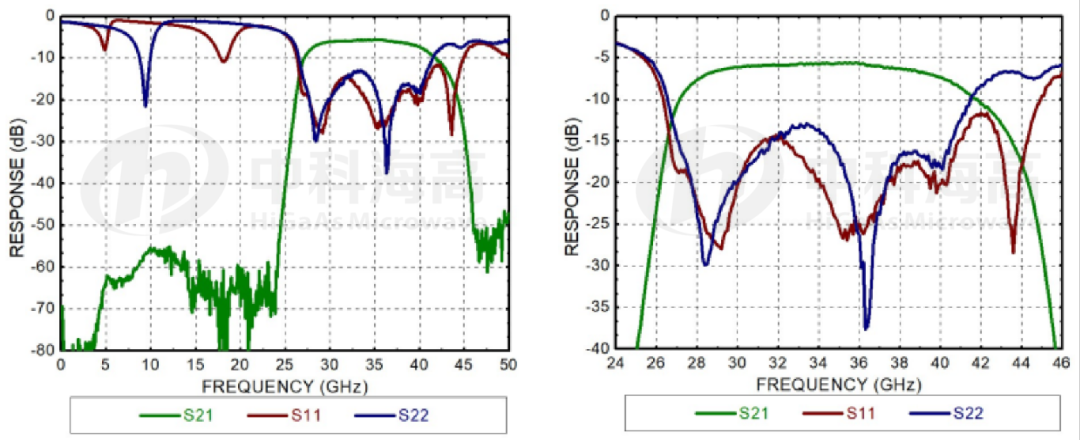

反射系数 28-40GHz通道

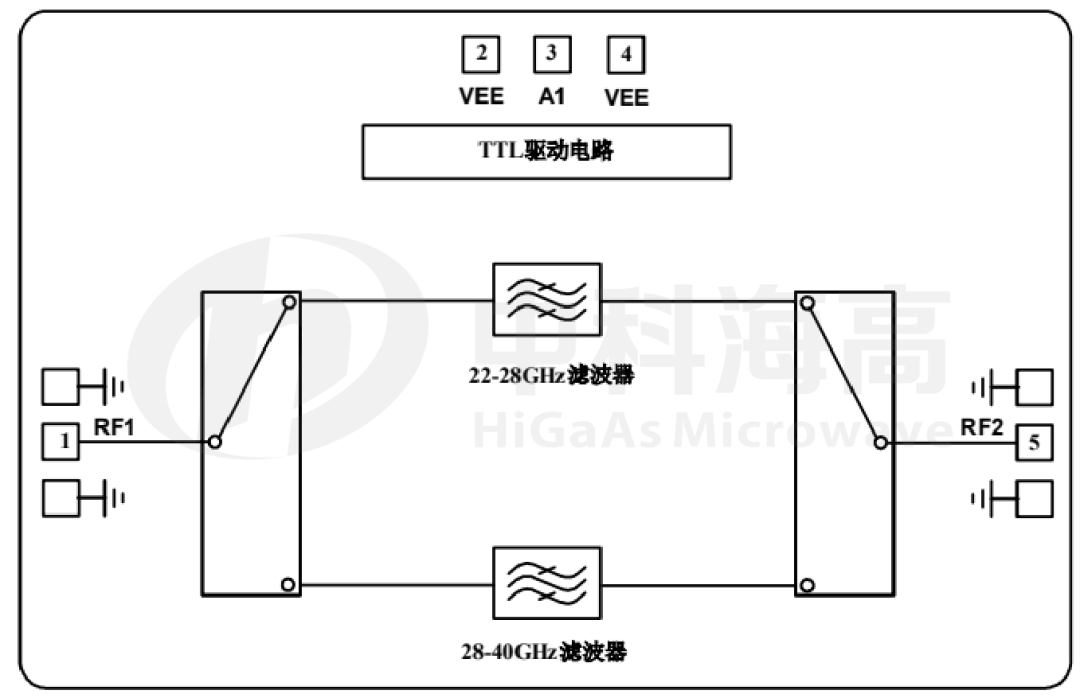

05 功能框图
来源：中科海高
