系列新品介绍

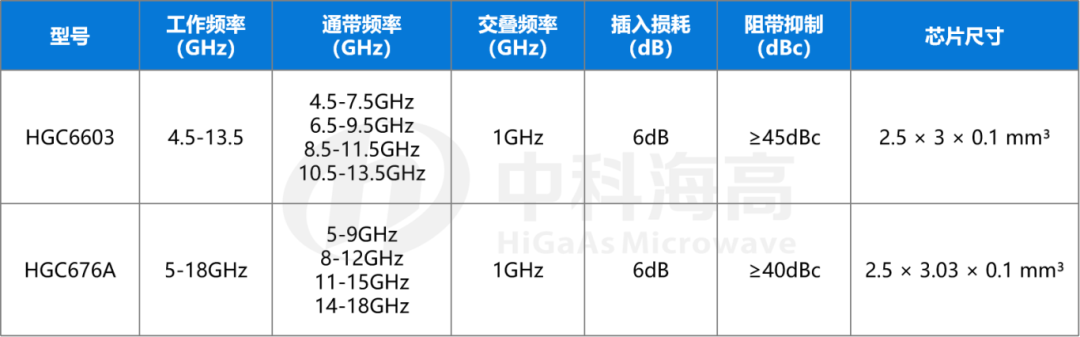

近日，中科海高上架两款四通道开关滤波器芯片，频率覆盖4.5-18GHz，在整个使用频段内具有良好的带外抑制、插入损耗和端口驻波特性，非常适合应用于雷达系统、通信、电子战等设备中，芯片采用境内工艺流片，满足国产化应用需求。
开关滤波器芯片-HGC6603
01 产品介绍
HGC6603是一款基于GaAs工艺的开关滤波器芯片。工作频率覆盖4.5-13.5GHz，通带频率4.5-7.5GHz、6.5-9.5GHz、8.5-11.5GHz、10.5-13.5GHz，交叠频率1GHz，插入损耗6dB，阻带抑制≥45dBc，内部集成2:4译码器，芯片通过背孔接地，使用方便简单，在整个使用频段内具有良好的阻带抑制、插入损耗和端口驻波特性，非常适合应用于雷达系统、通信、电子战等设备中，芯片采用境内工艺流片，满足国产化应用需求。
02 产品特点
内部集成2:4译码器
通道数目：4
通带频率：4.5 - 7.5 GHz
6.5 - 9.5 GHz
8.5 - 11.5 GHz
10.5 - 13.5 GHz
功耗：-5 V @ 4 mA
输入P-1：22 dBm
芯片尺寸：2.5 mm × 3 mm × 0.1 mm

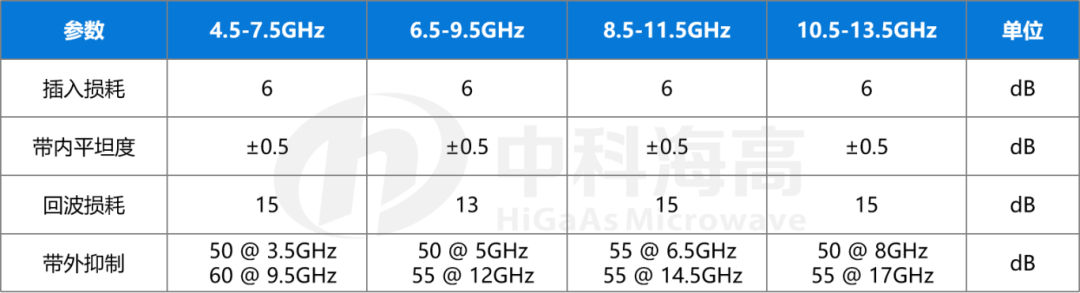

03 性能指标
04 测试曲线

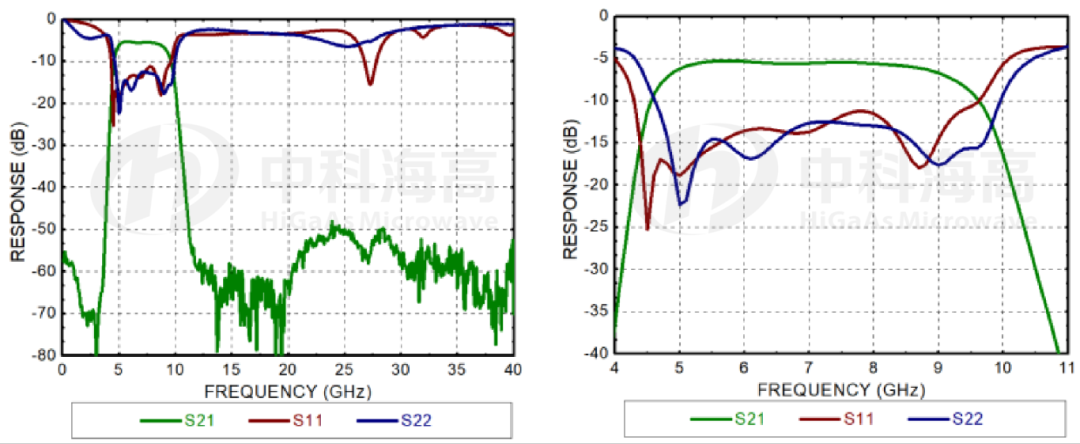

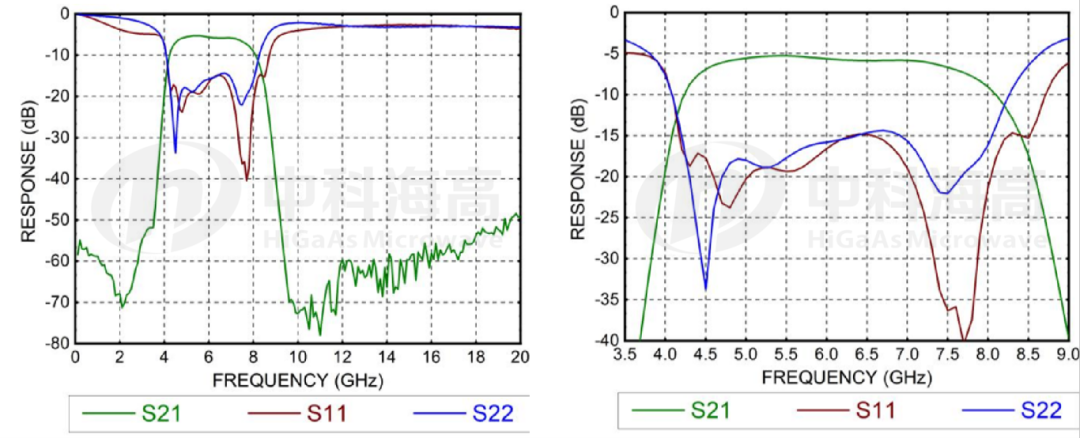

反射系数 VS 4.5-7.4GHz通道
反射系数 VS 6.5-9.5GHz通道

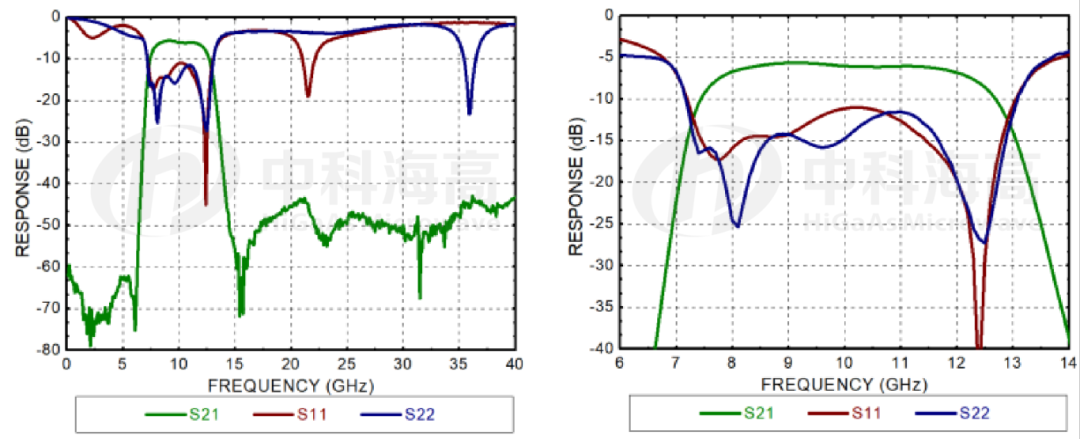

反射系数 VS 8.5-11.5GHz通道

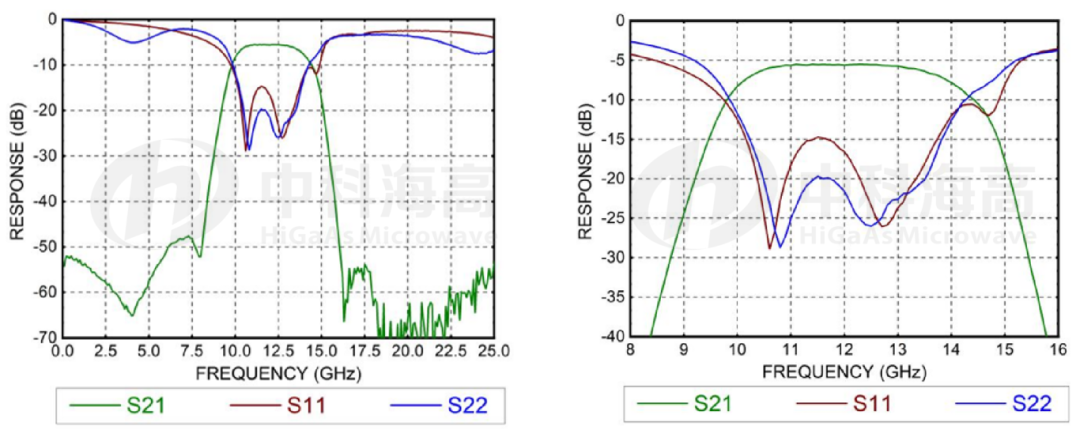

反射系数 VS 10.5-13.5GHz通道
05 功能框图
开关滤波器芯片-HGC676A
01 产品介绍
HGC676A是一款基于GaAs工艺的开关滤波器芯片。工作频率覆盖5-18GHz，通带频率5-9GHz、8-12GHz、11-15GHz、14-18GHz，交叠频率1GHz，插入损耗6dB，阻带抑制≥40dBc，内部集成TTL电平转换电路，芯片通过背孔接地，使用方便简单，在整个使用频段内具有良好的阻带抑制、插入损耗和端口驻波特性，非常适合应用于雷达系统、通信、电子战等设备中，芯片采用境内工艺流片，满足国产化应用需求。
02 产品特点
内部集成TTL驱动电路
通道数目：4
通带频率：5 GHz ~ 9 GHz
8 GHz ~ 12 GHz
11 GHz ~ 15 GHz
14 GHz ~ 18 GHz
功耗：-5V @ 5 mA
输入P-1：21 dBm
芯片尺寸：2.5 mm × 3.03 mm × 0.1 mm

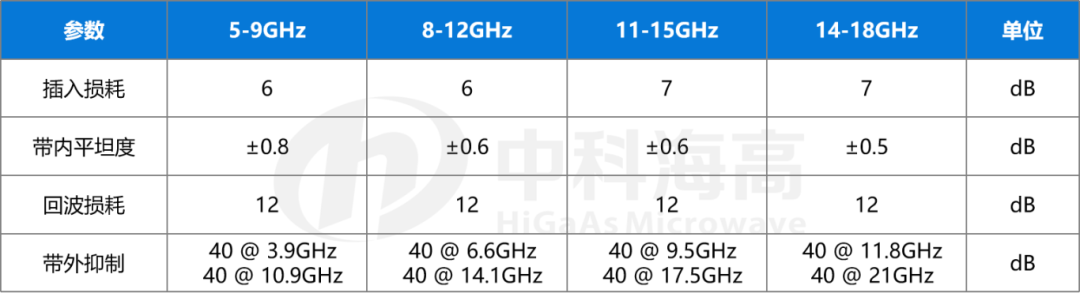

03 性能指标
04 测试曲线

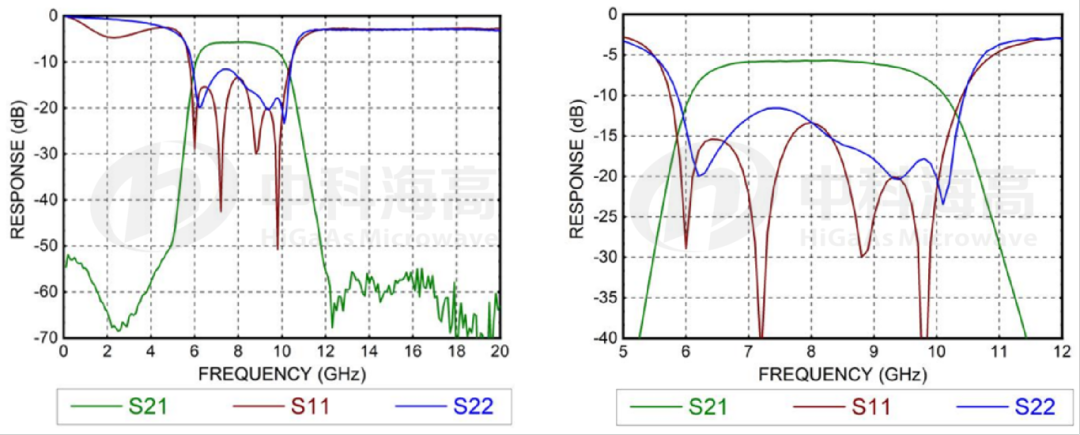

反射系数 VS 5-9GHz通道
反射系数 VS 8-12GHz通道

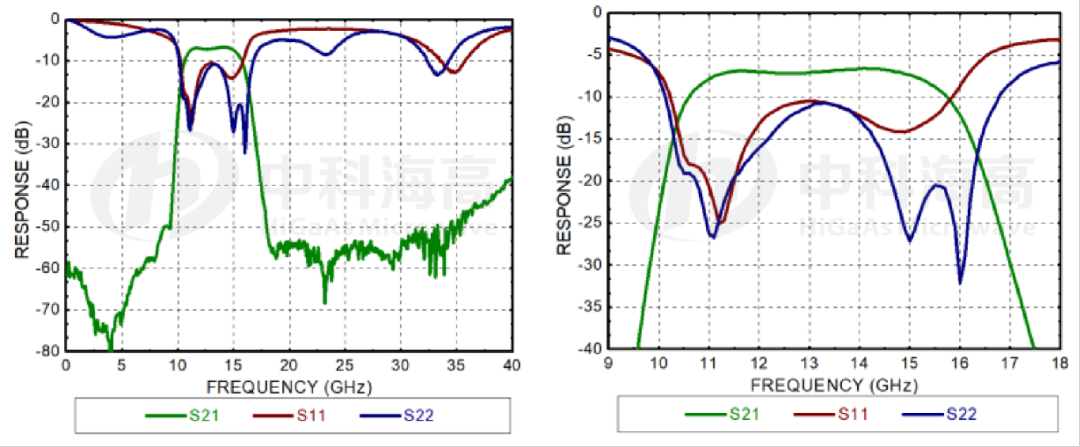

反射系数 VS 11-15GHz通道

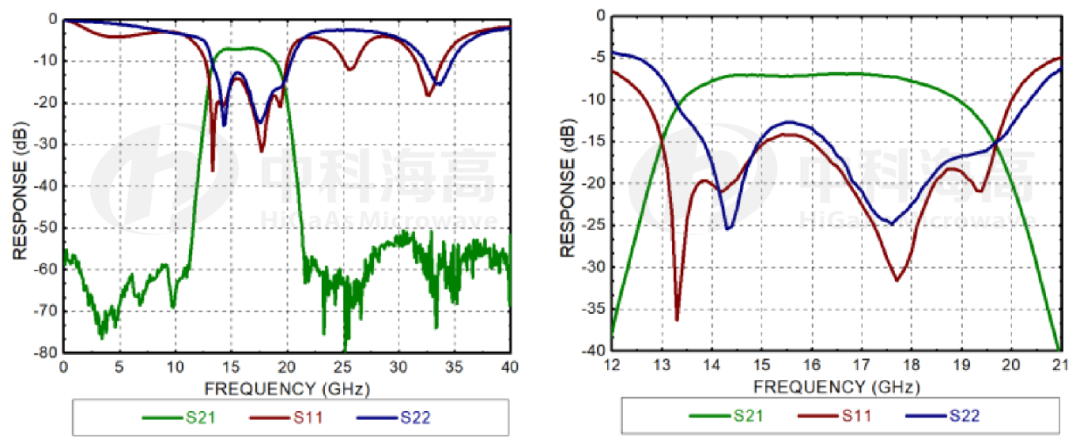

反射系数 VS 14-18GHz通道

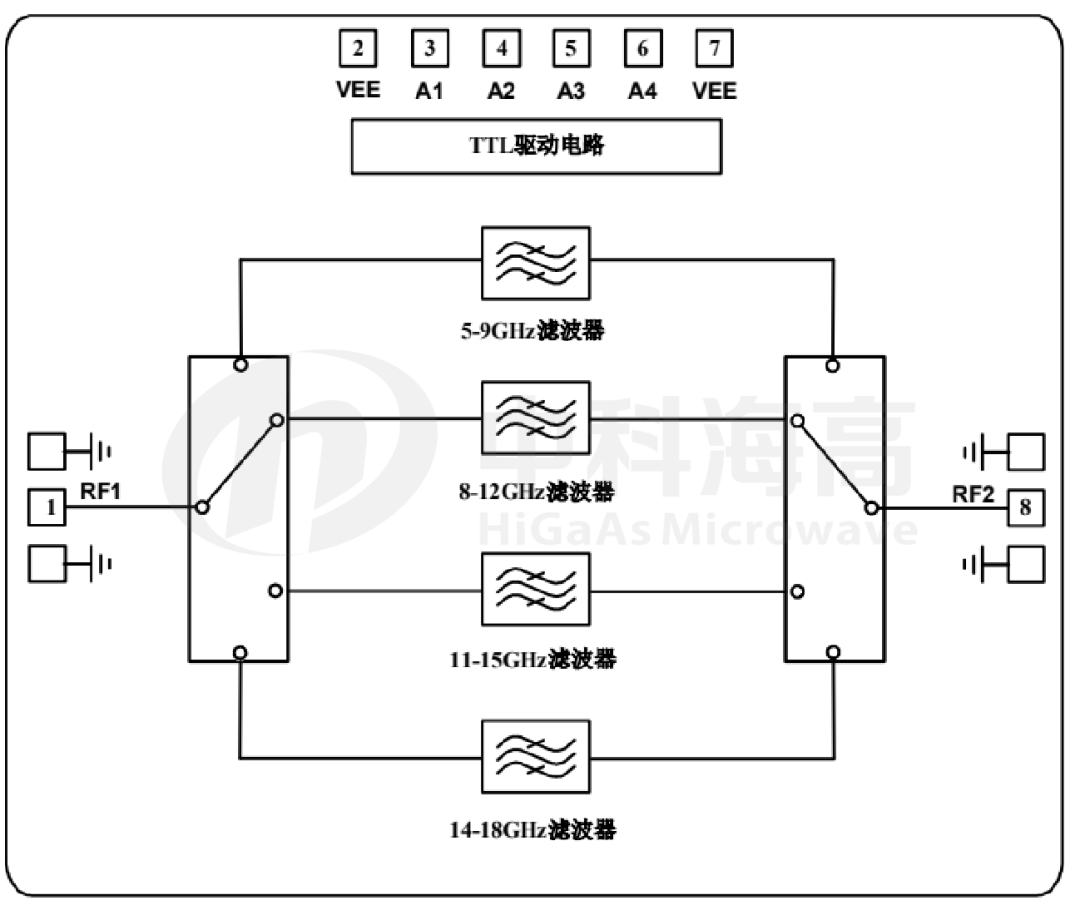

05 功能框图
来源：中科海高
