采用片上高集成度的SoC芯片方案，集成了高性能射频收发器、基带和低功耗处理器。支持最新的BLE5.2协议，配备有功能丰富的外设单元，可编程协议和配置文件，定制化更强。能够适应各种复杂的应用场景，满足不同客户的需求。
特性
BLE 5.2双模以及2.4GHz私有协议；
约5mA的工作电流；
支持低功耗RTC，深度睡眠电流小于1μA；
支持BLE 125kbps、500kbps、1Mbps、2Mbps速率；
2.4GHz私有协议下支持1Mbps和2Mbps速率；
最大12dBm的输出功率，功率可配置；
32位RISC内核，80KB RAM，最高80MHz主频；
工作电压从0.9 ~ 1.5V（boost），2.0 ~ 3.6V（buck）；
时钟
16MHz晶体参考时钟，可以通过内部调谐负载电容
80MHz数字锁相环时钟
外部32kHz晶体
微处理器可以与带有内部分频器的任何时钟源一起运行
专用于I2S主时钟提供音频锁相环时钟
接口和外围设备
Quad IO Flash编程
I2C、SPI接口速率可达96MHz
2个UART接口，UART可进行程序下载
多通道高精度32位PWM
USB 主机和设备接口，具备USB音频功能
片上10位通用 ADC
具有主模式和从模式的I2S/PCM数字音频接口
代码加密和在线解密
安全JTAG和系统保护

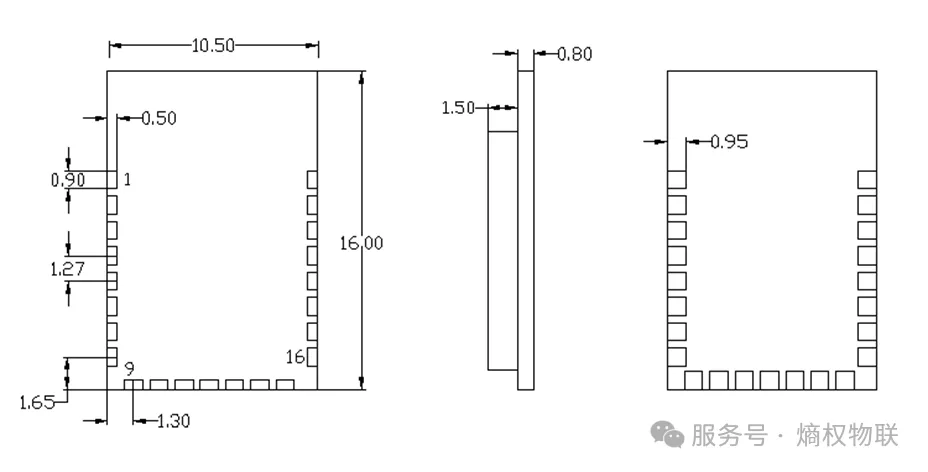

尺寸与外观
引脚定义
PIN | Symbol | I/O | Description |
1 | GND | GND | GND |
2 | P32 | Digital I/O | General purpose IO ADC and Clock Output CH2 |
3 | P31 | Digital I/O | General purpose IO ADC and Clock Output CH1 |
4 | P10 | Digital I/O | General purpose IO PWM0 |
5 | P11 | Digital I/O | General purpose IO PWM1 |
6 | RSTN | Analog | Reset PIN of system Low is active |
7 | XTAL32K_P37 | Analog | 32 kHz Crystal input and GPIO P37 |
8 | P12 | Digital I/O | General purpose IO PWM2 |
9 | P13 | Digital I/O | General purpose IO PWM3 |
10 | P33 | Digital I/O | General purpose IO ADC and Clock Output CH3/CLKOUT |
11 | GND | GND | GND |
12 | VCCBAT | POWER | POWER |
13 | P14_P17 | Digital I/O | General purpose IO P14-PWM4 P17-UART2_RX (AT UART) |
14 | P15_P16 | Digital I/O | General purpose IO P15-PWM5 P16-UART2_TX (AT UART) |
15 | GND | GND | GND |
16 | P02 | Digital I/O | General purpose IO SCL |
17 | P03 | Digital I/O | General purpose IO SDA JATG Mode-JTAG_NTRST |
18 | P04 | Digital I/O | General purpose IO SPI_SCK PROGRAM Mode-SPI_MOSI JATG Mode-JTAG_TDI |
19 | P00_USBDN | Digital I/O | General purpose IO UART_TX/SCL/USBDN PROGRAM Mode-DL_UART_TX |
20 | P01_USBDP | Digital I/O | General purpose IO UART_RX/SDA/USBDP PROGRAM Mode-DL_UART_RX |
21 | P05 | Digital I/O | General purpose IO SPI_MOSI PROGRAM Mode-SPI_MISO JATG Mode-JTAG_TDO |
22 | P06 | Digital I/O | General purpose IO SPI_MISO/PWM5 PROGRAM Mode-SPI_SCK JATG Mode-JTAG_TCK |
23 | GND | GND | GND |
