产品概要
● 数控衰减器产品系列
博瑞集信推出的三款基于GaAs工艺设计的数控衰减器产品，覆盖DC~10GHz频率范围，支持0.25dB最小步进的高精度衰减调节，最大可实现31.75dB衰减范围，支持TTL/CMOS控制。此产品系列具有低插入损耗、高衰减精度、高可靠性等特点，且低频无杂散干扰，适用于电台通信、电子对抗等复杂环境通信。其中，BR9363FPJ还具有低附加相移的特性，适配相控阵雷达波束赋形等对相位一致性要求严苛的场景。此产品系列采用QFN24表贴封装，同时可提供裸片产品，助力客户实现高密度集成与小型化设计。

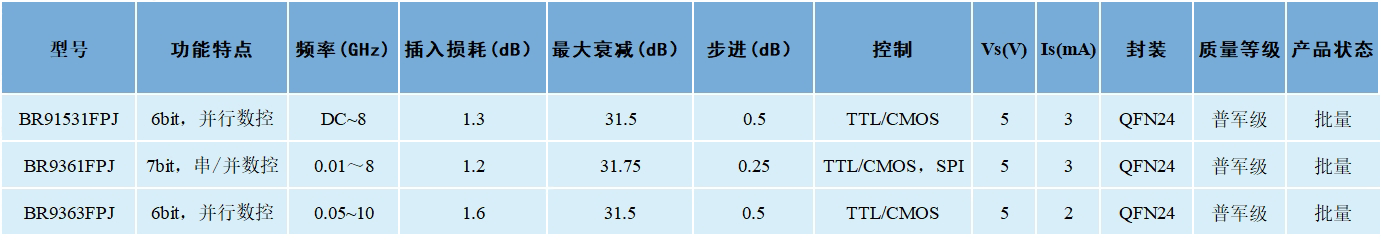

● 该系列产品汇总表
BR9363FPJ简介
工作频率范围：50MHz～10GHz
0.5dB衰减步进，最大衰减量31.5dB
插入损耗：1.6dB@1GHz
输入P1dB压缩点：+30.5dBm@1GHz
附加相移（16 dB）：0.5°@1GHz
Vdd=5V，静态工作电流2mA
封装形式：QFN24（4mm×4mm）

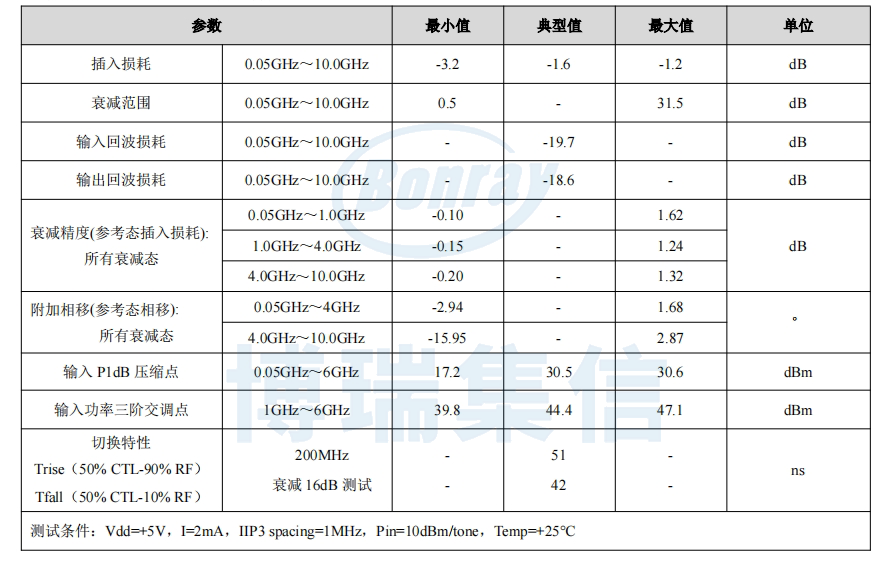

技术规格（+5V电性能参数）

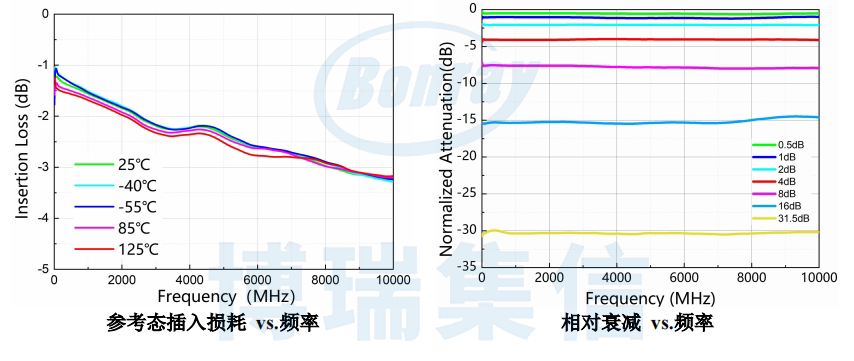

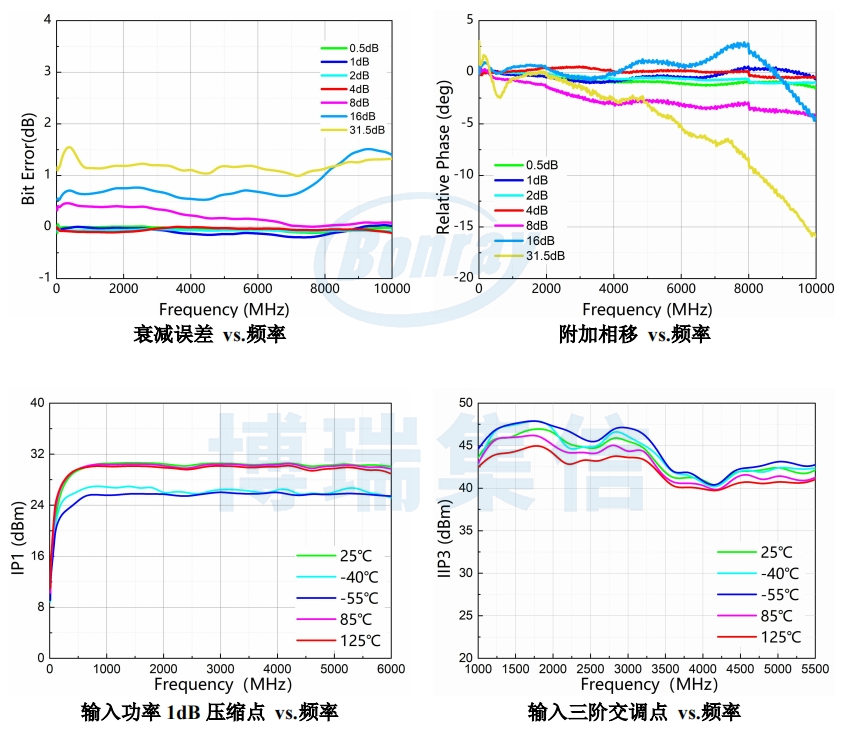

典型工作特性（+5V供电,EVB测试结果）

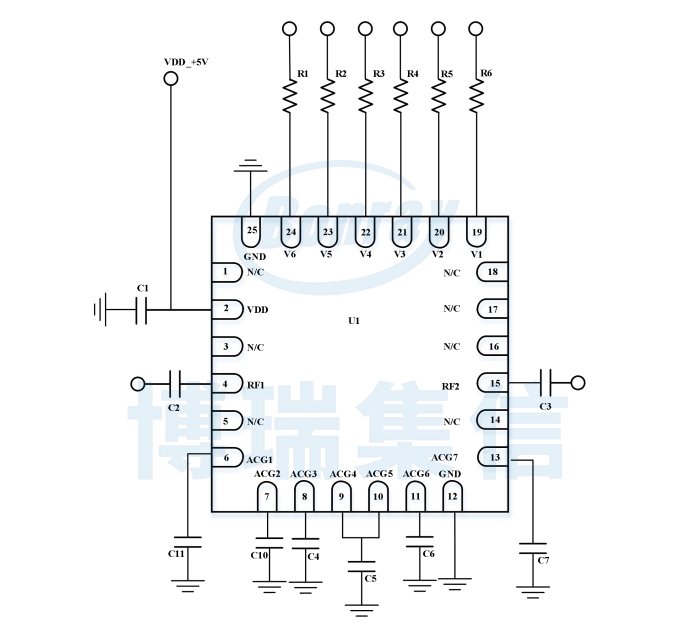

典型应用电路图

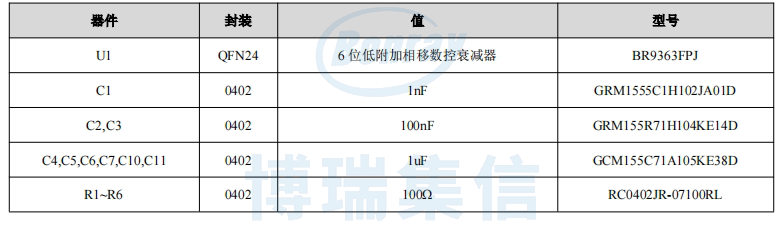

器件资料

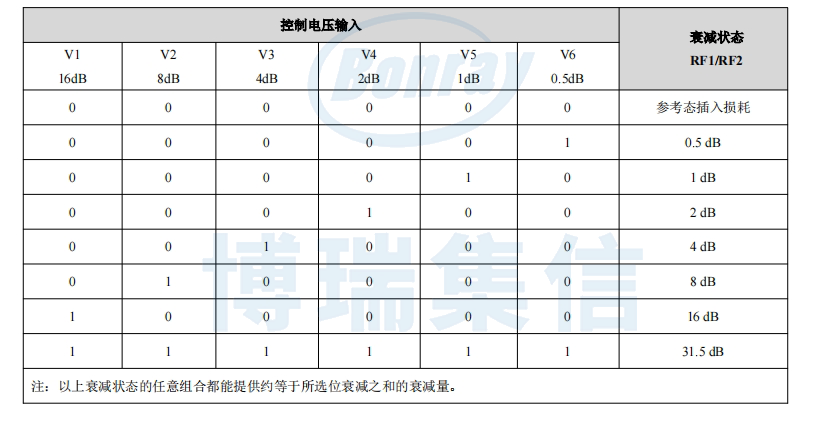

并行控制电压真值表

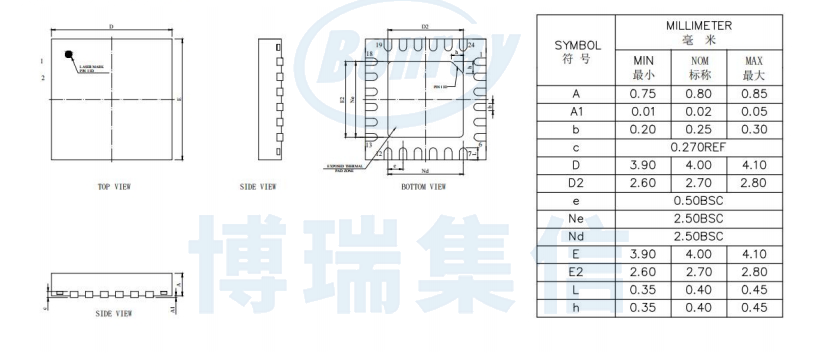

封装信息

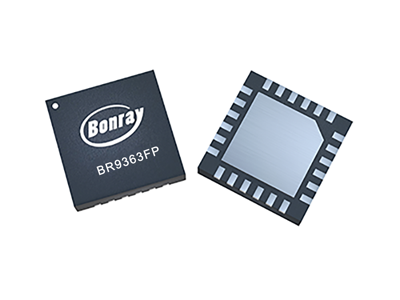

封装外形效果图
关于博瑞集信
博瑞集信是一家国内领先的自主可控核心芯片和特种通信设备提供商。凭借经验丰富的团队、完备高效的平台、先进可靠的工艺，已在自主可控射频微波领域处于业界领先水平。公司专注于通信、雷达、航空电子等领域的核心芯片及关键模块的研发、生产与销售，通过提供完全自主可控的创新技术与完整的产品解决方案，能够灵活满足不同用户的个性化需求及快速创新需要。
