这次介绍即将量产的新产品，36V 600mA 线圈一体型降压 "micro DC/DC" 转换器。
XCL247/XCL248: 36V 600mA 线圈一体型降压"micro DC/DC" 转换器
超小型 / 轻负载时低消耗、高效率 / 低噪音
XCL247/XCL248系列是36V操作线圈一体型同步降压DC/DC转换器。
控制IC与线圈一体化，更易于电路板布局，最大限度减少因元件配置与配线所导致的故障与噪音。输入电压范围为3.0至36.0V，工作频率为1.2MHz，可提供高效稳定的电压。可以使用外部电阻改变输出电压（2.8V 至 6.0V），因此无需更改零件编号即可用于不同的电压。
它还具有电源良好功能，可监控输出电压状态。通过使用软启动外部调整功能和电源良好功能，可以轻松配置电源序列。

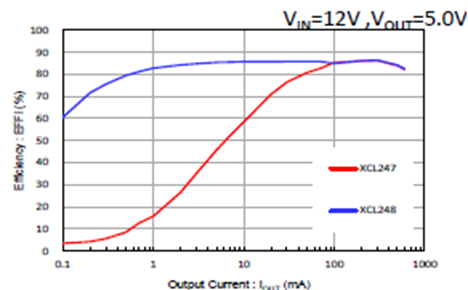

● 效率曲线
(1)占用空间小、轻载时效率高
线圈一体型，节省空间，降低 EM
(2)轻松创建电源序列
软启动调节允许大输出电容 电源良好功能可在输出上升后驱动后续 IC
(3)即使输入电压下降，输出电压仍保持稳定
支持最大占空比 100%，即使输入电压下降也能提供稳定的输出电
| 输入电压范围 | 3.0V～36.0V（额定40.0V） |
| 峰值电压 | 46.0V（施加时间≦400ms） |
| 输出电压范围 | 2.8V～6.0V |
| FB电压 | 0.75V±1.5% |
| 最大输出电流 | 600mA |
| 工作频率 | 1.2MHz |
| 消耗电流 | 11μA（XCL248） |
| 效率 | 86% (VIN=12V,VOUT=5V,IOUT=300mA) |
| 控制方式 | F-PWM控制（XCL247）、PWM/PFM自动切换（XCL248） |
| 保护功能 | 电流限制（自动恢复）、热关断 |
| 功能 | 软启动（可进行外部调节）、电源良好功能 |
| 工作温度 | -40℃～105℃ |

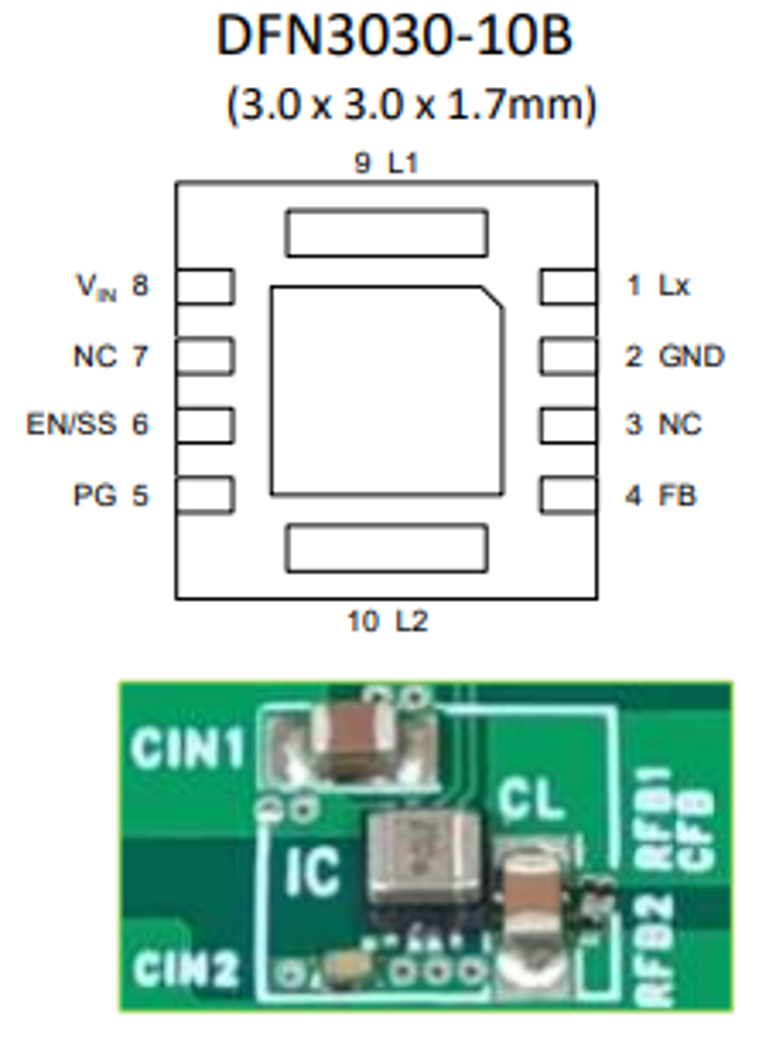

| 封装 | DFN3030-10B（3.0x3.0x1.7mm） |
“XCL247/XCL248系列”的信息
产品概述：https://product.torex.com.cn/cn/series/xcl247
数据表：https://product.torex.com.cn/files/series/xcl247_product_overview.pdf
样品请求：https://product.torexsemi.com/cn/series/xcl247#numbers
[2025年产品选择和解决方案指南]
除了产品选型之外，本指南还提供了可供电源设计参考的配置实例和电路思路，以及最适合它们的产品。
