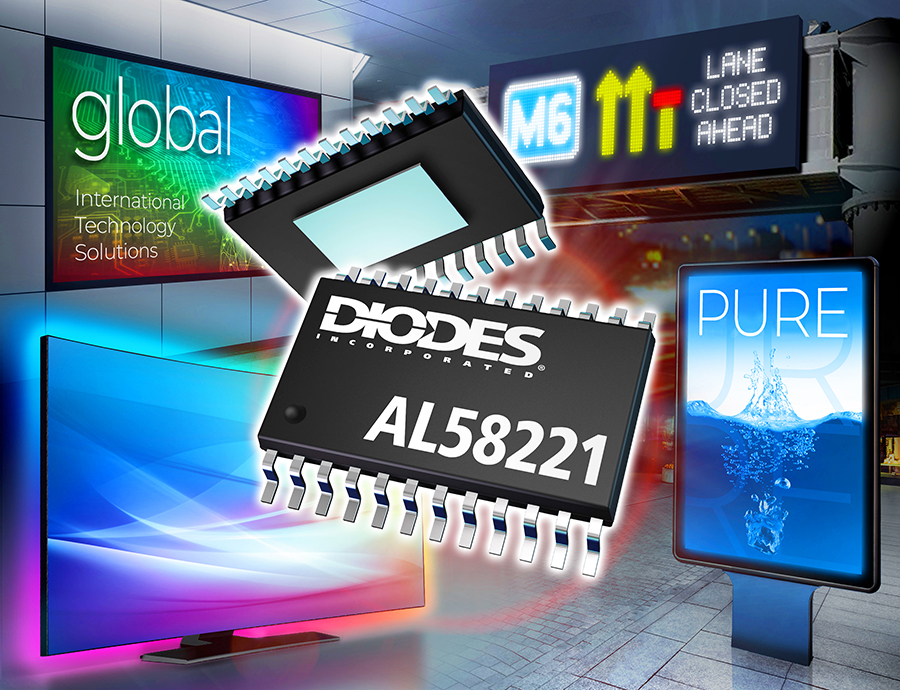

Diodes 公司 (Diodes) (Nasdaq:DIOD)推出新款 12 通道恒定电流 LED 驱动器 AL58221。这款驱动器具有 12 个漏极开路输出,额定电压为 24V,可输入高达 60mA 的高精度电流,具有快速瞬态响应(Transient Response)特性。通道间 LED 电流精度典型值为 ±1%,稳压输出电流容差为 ±0.1%。
这款驱动器在 3V 至 5.5V 输入电压下工作,使用自适应脉冲密度调制 (APDM) 技术帮助减缓非理想 IOUT 失真情况,并提升视觉刷新率以增强性能。这款驱动器可用于室内外的 LED 视频广告牌和显示器、可变信息标志 (VMS)、建筑和装饰 LED 照明系统与 LCD 背光装置。
AL58221 的 LED 电流由三个外部电阻 (用于 RGB 主设定) 所设定,每个通道的平均输出电流可以通过数字接口单独编程。AL58221 具有 10MHz 双边沿触发(Double-Edge Triggered)的数据时钟输入,可降低电磁干扰 (EMI)。这款器件的双线串行接口可将灰阶数据传送到储存配置信息的功能控制缓存器。它可以控制灰阶分辨率和时钟频率、电流输出波形选择以及内部锁存功能。
这款驱动器使用 APDM 来提高16 位灰阶时大于 1000Hz 的视觉刷新率,以及8 位灰阶时大于 256kHz 的视觉刷新率。这项技术能够减少频闪,并提供输出电流双向处理(Bilateral Processing)功能,以降低 EMI。AL58221 采用具有脉冲重新计时功能的时钟工作周期恢复技术,以支持更长距离的连接。AL58221的双线串行接口还能串接多达 1030 个器件。
同一个 LED 驱动器系列中的AL58263 是近期推出的一款 16 通道器件,具有 16 位脉冲宽度调制 (PWM) 灰阶调光控制功能,适用于更高分辨率和更大尺寸的显示面板。
AL58221 与 AL58263 采用强化散热型 TSSOP-24EP (A1-B 型) 封装。
