Openharmony软件评估指南-瑞芯微RK3568开发板

Openharmony软件评估指南用于介绍在米尔的开发板上运行Openharmony系统下的核心资源与外设资源的测试步骤与评估方法。本文可作为前期评估指南使用,也可以作为通用系统开发的测试指导书使用。

本文档使用于米尔电子的MYD-LR3568系列板卡,该板卡是米尔电子的嵌入式开发平台基于瑞芯微公司的高性能的嵌入式ARM处理器开发的,其中该系列使用的核心芯片为RK3568X。


图1-1. 米尔MYD-LR3568开发板正面

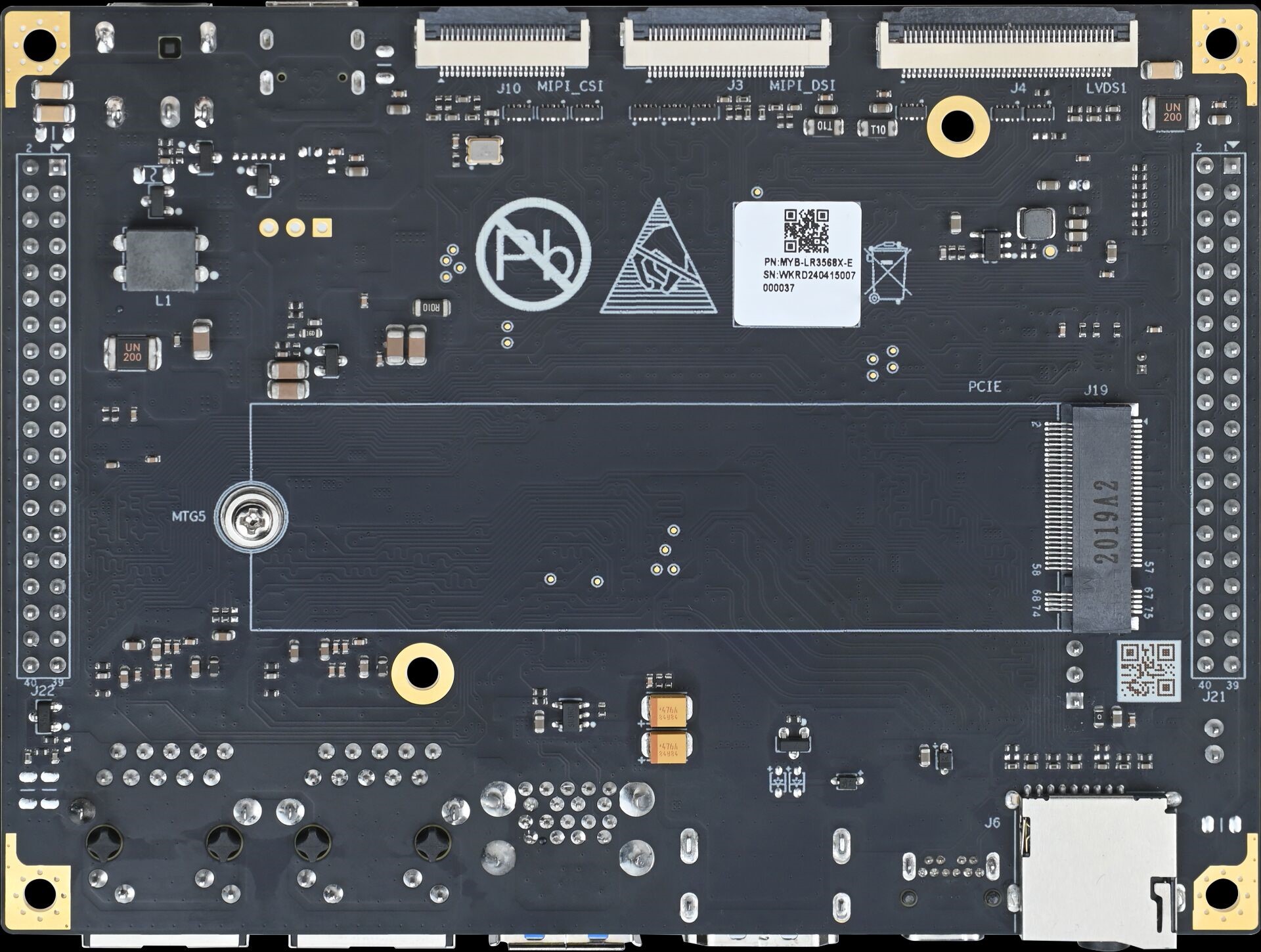

图1-2. 米尔MYD-LR3568开发板反面

1.软件资源

米尔米粉派3568系列开发板的Openharmony BSP是基于瑞芯微官方开源社区版Openharmony移植与修改而来,Bootloader,Kernel以及文件系统各部分软件资源全部以源码的形式开放,具体内容请查看《MYD-LR3568 Openharmony软件评估指南》。

开发板在出厂时烧录buildroot Linux镜像,需要使用Openharmony系统需要重新烧录。

基本界面介绍

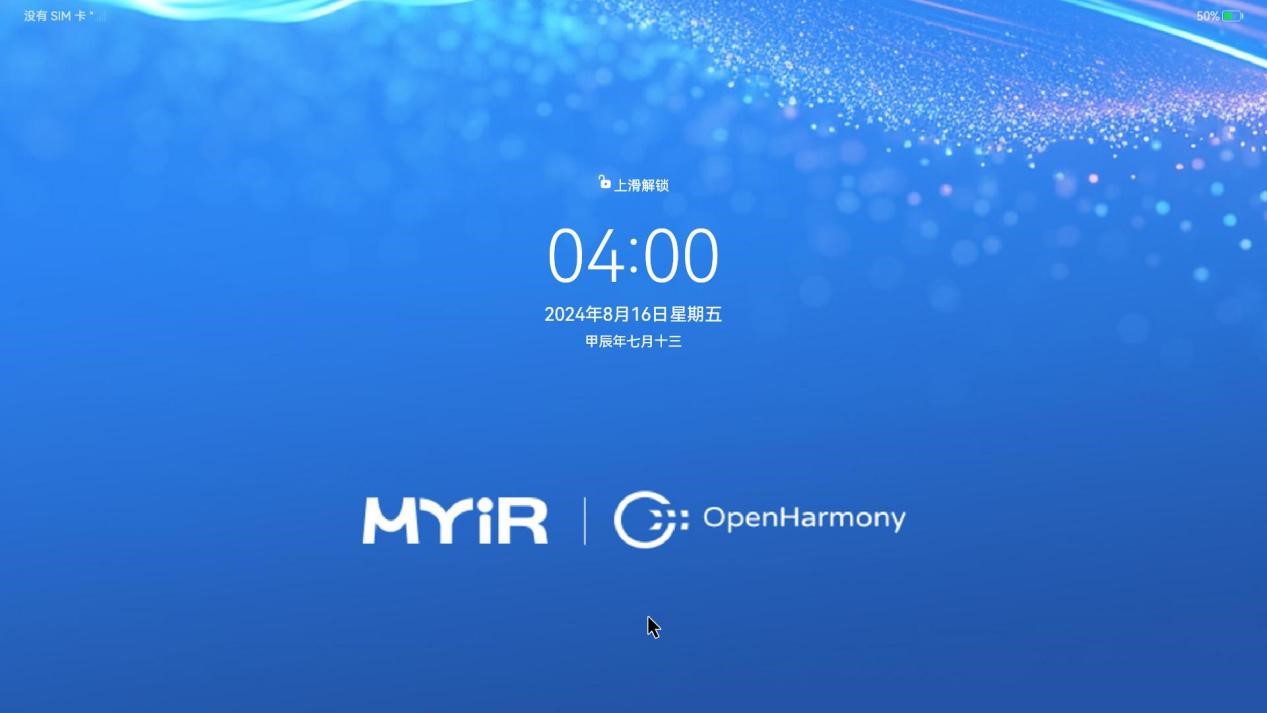

图 1米尔米粉派3568系列开发板的Openharmony系统锁屏界面

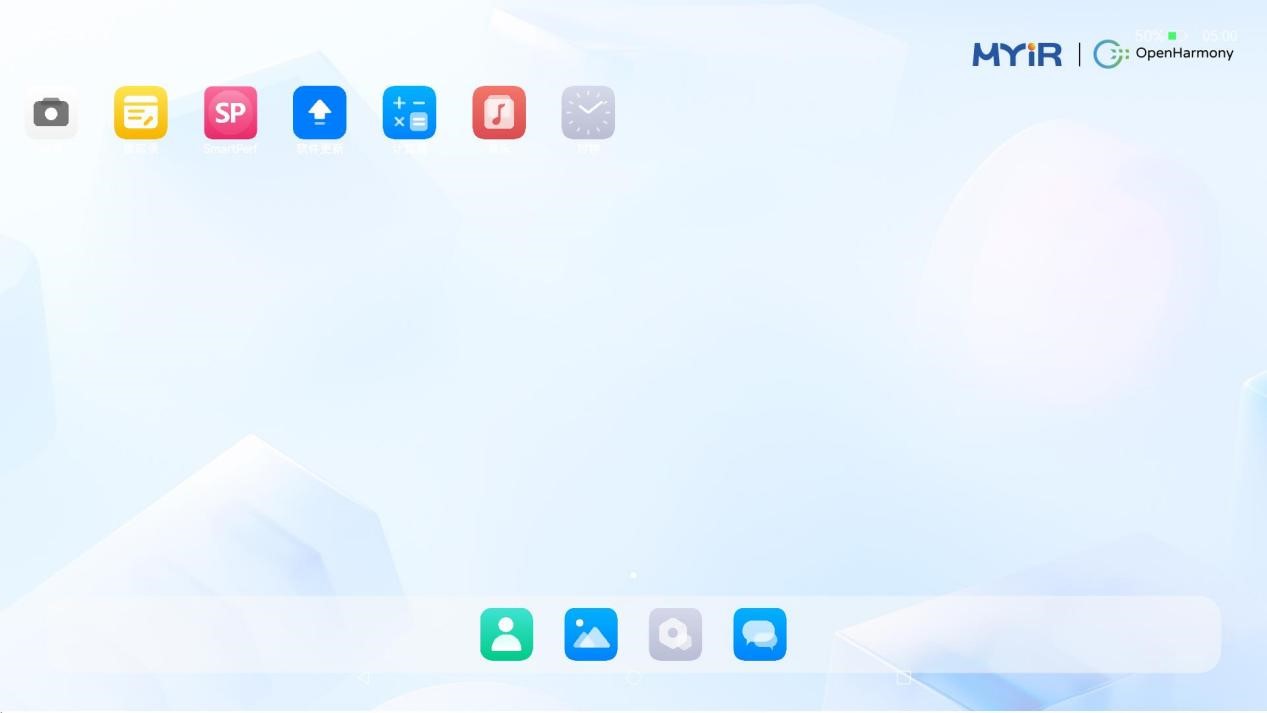

图 2米尔米粉派3568系列开发板的Openharmony系统主界面

软件清单

MYD-LR3568的u-boot, kernel和Openharmony系统以及应用程序各个部分的源码都完全开放,Openharmony有部分源码与Linux源码共用,用户可以从Linux 网盘“04-Sources”目录获取:

- U-boot:

Openharmony 与Linux使用相同的uboot,可以在Linux源码获取

- Kernel:

RK3568 Openharmony 的内核目前采用社区维护板,可以理解为上游Linux  + HDF + Rockchip Soc 的组合

- Examples:

版本:V1.0

URL:https://github.com/MYiR-Dev/MEasy-utils.git

分支:myd-lr3568

为了方便用户进行内核的移植,下面将各个Linux驱动模块的源码路径整理如下:

表2-3. MYD-LR3568驱动列表

模块

描述

源码路径

MMC

emmc驱动程序

kernel/drivers/mmc/host/dw_mmc-rockchip.c

SPI

SPI   驱动程序

kernel/drivers/spi/spi-rockchip.c

I2C

i2c   驱动程序

kernel/drivers/i2c/busses/i2c-rk3x.c

USB   Host

USB   驱动程序

kernel/drivers/usb/dwc3/dwc3-of-simple.c

Ethernet

千兆网络驱动程序

kernel/drivers/net/ethernet/stmicro/stmmac/dwmac-rk.c

RS232/RS485/UART

串口驱动程序

kernel/drivers/tty/serial/8250/8250_dw.c

CSI

mipi驱动程序

kernel/drivers/phy/rockchip/phy-rockchip-csi2-dphy.c

GPIO   key

Key驱动程序

kernel/drivers/input/keyboard/gpio_keys.c

RTC

RTC驱动程序

kernel/drivers/rtc/rtc-pcf8563.c

GPIO   Led

Led驱动程序

kernel/drivers/leds/leds-gpio.c

HDMI

HDMI驱动程序

kernel/drivers/gpu/drm/rockchip/dw_hdmi-rockchip.c

Touch

触摸屏驱动程序

kernel/drivers/input/touchscreen/edt-ft5x06.c

WIFI/BT

WiFi/BT驱动程序

external/rkwifibt/drivers/bcmdhd/

SOUND

音频驱动程序

kernel/sound/soc/rockchip/rockchip_multicodecs.c

LVDS

LVDS驱动程序

kernel/drivers/gpu/drm/panel/panel-simple.c

2.米粉派 Openharmony 系统固件编译

获取源码

myir@server:~$ mkdir myd-lr3568

myir@server:~$ cd myd-lr3568

myir@server:~/myd-lr3568$ repo init -u https://gitee.com/openharmony/manifest -b refs/tags/OpenHarmony-v4.1-Release --no-repo-verify

myir@server:~/myd-lr3568$ git clone https://migit.goho.co/MYD-LR3568X-OHOS/local_mainifest_myir.git .repo/local_manifests -b OpenHarmony-v4.1-Release

myir@server:~/myd-lr3568$ repo sync -c

myir@server:~/myd-lr3568$ repo forall -c 'git lfs pull'

myir@server:~/myd-lr3568$ bash build/prebuilts_download.sh

编译Openharmony系统固件

myir@server:~/myd-lr3568$ ./build.sh -p rk3568

编译生成后的镜像位于:out/rk3568/packages/phone/images/,烧录方法参看《MYD-LR3568 Openharmony烧录指南》。网盘也提供了可以直接烧录的镜像,镜像位于(路径:/02-Image/

单独编译内核

myir@server:~/myd-lr3568$ ./build.sh -p rk3568 -T kernel

编译full-sdk

myir@server:~/myd-lr3568$ ./build.sh -p ohos-sdk

该SDK包位于(路径:/02-Image/)目录下。

源码目录的简要说明

myir@server:~/myd-lr3568$ tree -L 1

├── applications 应用程序,包括demo

├── arkcompiler

├── base 基础软件服务子系统集

├── build 编译子系统

├── build.py 编译脚本

├── build.sh 编译脚本

├── commonlibrary

├── developtools

├── device 产商板极定义

├── docs Openharmony 所有文档

├── domains 增强软件服务子系统

├── drivers 驱动子系统

├── foundation 系统基础能力子系统集

├── ide

├── interface

├── kernel 内核子系统

├── napi_generator

├── out 编译产物目录

├── prebuilts 编译器及工具链子系统

├── productdefine

├── test

├── third_party 开源第三方组件

└── vendor 产商产品定义

3.米粉派Openharmony系统资料获取

米粉派3568 Openharmony SDK包括底层BSP源码、预编译的镜像文件、Openharmony系统软件评估和开发文档、以及开发调试过程中使用的一些工具等。相应的硬件资料也随SDK一起以文件包的形式发布,完整的文件包内容如下:

表1-1. MYD-LR3568 SDK文件包内容说明

类别

(Catalog)

名称

(Name)

描述

(Description)

位置

(Location)

产品资料

《MYD-LR3568产品介绍》

MYD-LR3568产品介绍

产品资料

硬件资料

Datasheet

数据手册

硬件资料

3D

外壳3D

Mechanical

机械结构

SCH&PCB

PCB原理图

Silkscreen

PCB丝印图

《MYC-LR3568   产品手册》

产品手册

《MYC-LR3568管脚描述表》

引脚描述表

《MYC-LR3568 硬件设计指南》

硬件设计指南

《MYC-LR3568 硬件用户手册》

硬件用户手册(适用于MYD-LR3568型号)

《MYD-LR3568-GK-B 硬件用户手册》

硬件用户手册(适用于MYD-LR3568-GK-B型号)

软件资料

《MYD-LR3568   Openharmony SDK发布说明》

发布说明(适用图1-1到1-3三种产品)

01_Docs(CN)

《MYD-LR3568   Openharmony 软件评估指南》

软件评估指南(仅适用于MYD-LR3568型号)

《MYD-LR3568-GK   Openharmony软件评估指南》

软件评估指南(仅适用于MYD-LR3568-GK型号)

《MYD-LR3568-GK-B Linux软件评估指南》

软件评估指南(仅适用于MYD-LR3568-GK-B型号)

《MYD-LR3568   Openharmony 系统开发指南》

系统开发指南(适用图1-1到1-3三种产品)

《MYD-LR3568 Linux BSP移植指南》

BSP移植指南

《MYD-LR3568 快速入门指南》

适用于MYD-LR3568的快速入门指南

《MYD-LR3568-GK 系列快速入门指南》

适用于MYD-LR3568-GK系列的快速入门指南

《MYD-LR3568 量产指导文档》

量产指导文档

应用笔记

案例开发笔记(暂无)

原厂资料

MYD-image-OpenHarmony4.img

全功能Openharmony开发镜像

other

适用于MYD-LR3568系列开发板的特定开发工具

MYD-LR3568产品用户可以从下面地址获取SDK的最新的版本光盘镜像文件:

MYD-LR3568-MIFANS Pi、MYD-LR3568-GK/GK-B资料下载地址:

https://dev.myir.cn/

如需了解板卡的具体介绍,您可以通过访问米尔电子官网链接了解更多:

https://www.myir.cn/

另外,开源资料获取地址如下:

l Openharmony官方网站

https://www.openharmony.cn/mainPlay

lOpenharmony 源码

https://gitee.com/openharmony
