基于芯海科技CS1262的智能戒指创新应用

智能戒指是一款新兴的智能穿戴产品,结合现代科技与时尚设计,可监测心率、血氧等各种健康指标相较智能手表,在测量精准度、佩戴舒适及便捷性上别具优势。

目前,智能戒指的市场渗透率正在加速提升,有望继手表、耳机之后,成为第三大的智能穿戴产品。今年7月,三星电子在法国卢浮宫正式发布了旗下智能戒指Galaxy Ring,引起人们的关注。同时有媒体报道,苹果也在通过申请智能戒指相关专利来加快Apple Ring的智能戒指项目开发。

智能戒指凭借内置的传感器和先进的算法,能够全天候持续监测用户的心率、血压、睡眠质量等关键健康指标,并实时记录和分析这些数据。通过与手机App的无缝连接,用户可以轻松查看自己的健康数据,从而更好地理解身体状况,做出科学的生活调整。

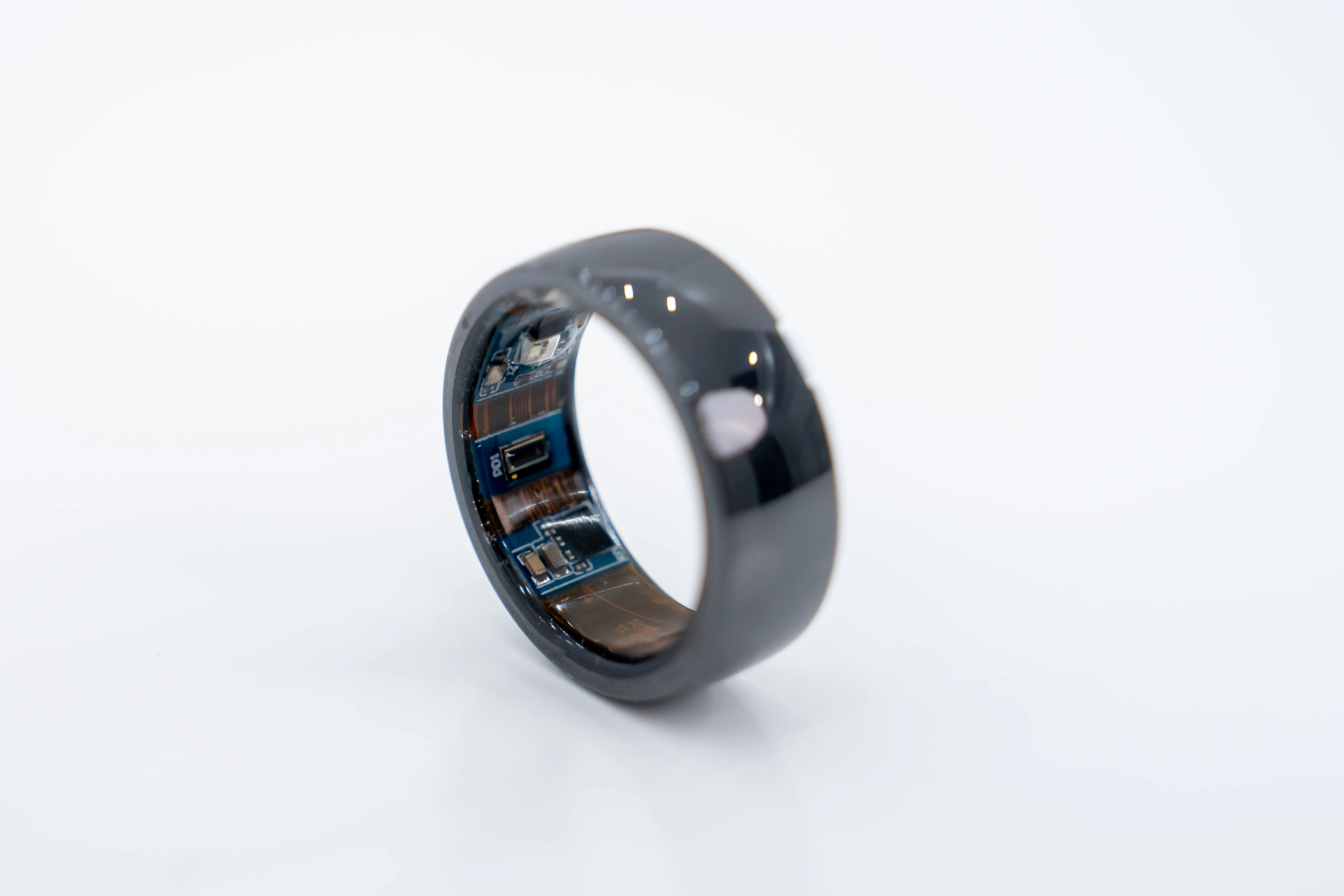

智能戒指

智能戒指应用概要

芯海科技CS1262是一款用于光电血管容积图(PPG)信号采集的模拟前端(AFE),该芯片具备高精准度测量、低功耗、超强抗干扰等产品优势,同时提供适配戒指的心率血氧算法,实现了对心率、血氧、HRV(心率变异性)、睡眠等人体生理指标的高精度测量。


智能戒指系统框图

鉴于戒指在佩戴时存在旋转的情况,并非始终在手指的固定位置,因此从设计上推荐采用多PD(光电二极管)和多LED(发光二极管)架构。这样的设计,可以确保无论戒指旋转到哪个位置,都会有合适的测量光路保证精准测量。而芯海科技提供的系列化PPG AFE产品,可支持1-4个PD和1-8个LED的配置,且采用WLSP小尺寸封装,尺寸仅为2.9*2.6mm,非常适合智能戒指的应用。

应用优势简述

体而言,基于CS1262的智能戒指应用具备以下突出优势:

✔ 高准确度测量

高达110dB的动态范围,可以覆盖不同人群的测量;

内置4个22位高性能ADC,最大支持4PD*12相位的48路有效数据采集,提高血氧、心率等准确度;

内嵌驱动能力高达250mA的LED Driver,可支持8路LED输出,保证深色皮肤的高精度测量;

内置0.5%的高精度时钟,可以减少长时间心率测量误差,提升血压、HRV的分析准确度

✔ 超强抗干扰

PSRR(电源抑制比)大于90dB,显示其在复杂电气环境下可保持出色性能;

能够模拟环境光消减高达±200uA,即使在强光环境下也能保证测量精准度;

✔ 低功耗

83uA@100Hz@4Ch@2阶环境光消减,54uA@100Hz@1Ch@2阶环境光消减;

断电模式小于1uA,在待机状态下几乎不耗电,大大延长设备续航时长。

捕捉微弱信号

高动态范围和高SNR(信噪比)的结合,为CS1262带来了卓越的微弱信号捕捉能力。


CS1262 SNR VS 增益电阻

如上图所示,高达110dB的动态范围,97.5dB的SNR@500KΩz(dBFS)和±63.875uA的LED消减电流,即使在信号非常微弱的情况下,CS1262也能准确地捕捉到关键的生理信息。相较市场同类产品,其性能略胜一筹。

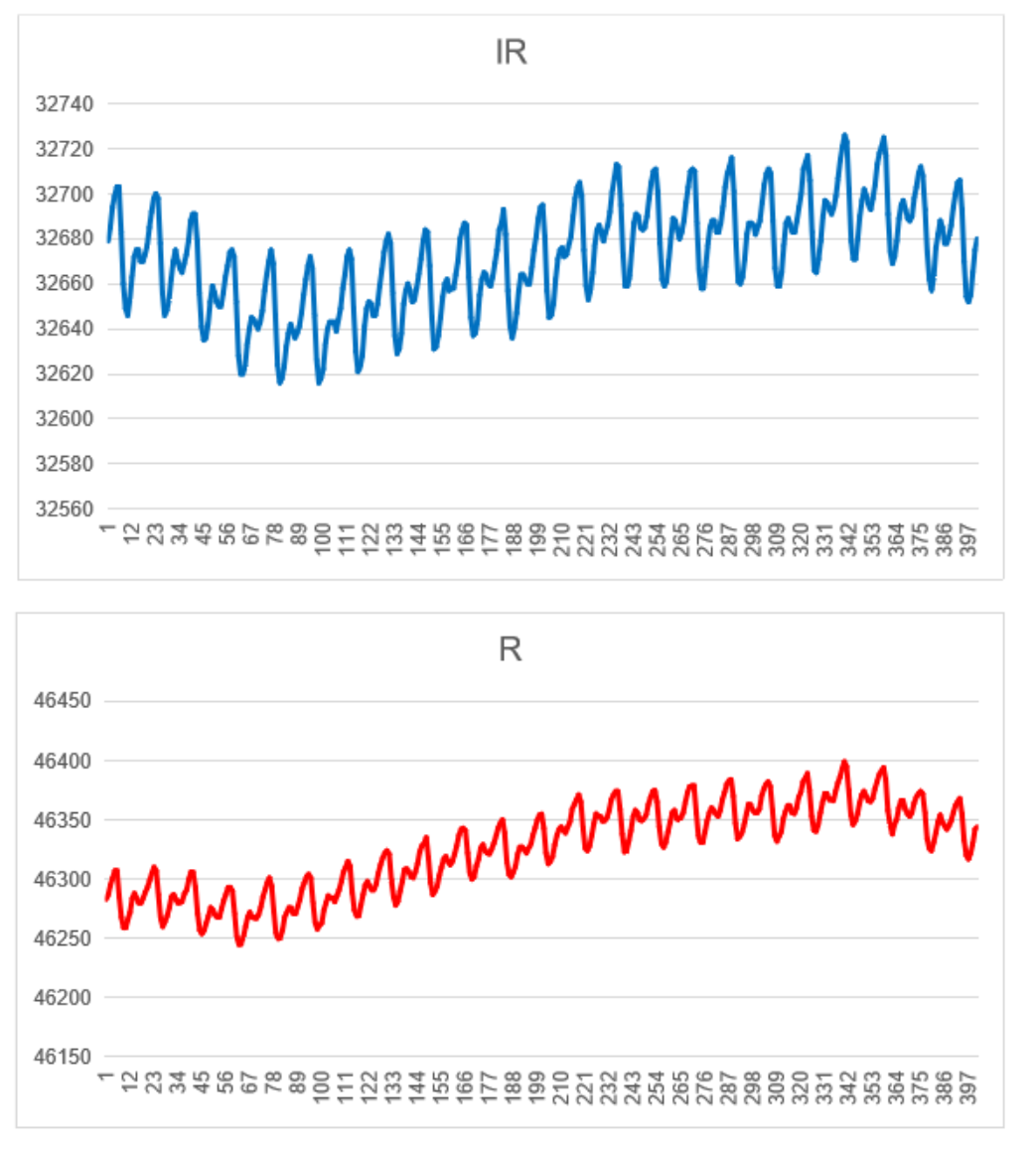

图4 PI≈0.1%手腕处的PPG信号

如上图所示,CS1262采集到手腕上的红光和红外PPG信号,PI灌注度水平在千分之一,脉搏波形清晰可见,为后续的算法处理提供了坚实的基础。

确保超长续航

如下表所示,在不同使用场景下,CS1262的低功耗特性,确保了智能戒指的超长续航时间。

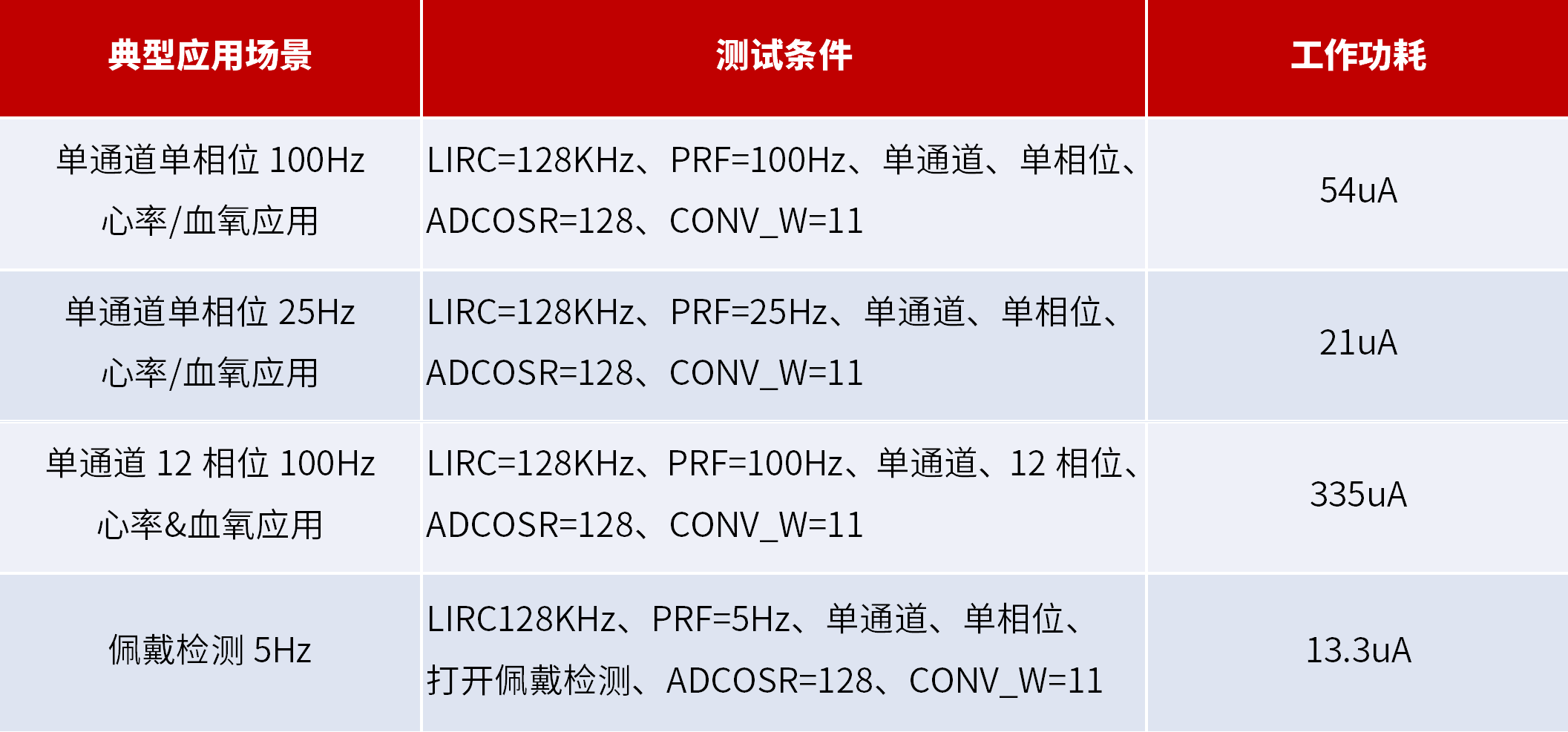

不同使用场景下的功耗

特别是在穿戴设备和睡眠健康监测等应用场景中,CS1262的PRF(脉冲重复频率)为5Hz时,工作电流低至13.3uA,在保障设备高性能的同时,拥有出色的电池续航能力,让用户不必频繁为设备的续航而焦虑。

CS1262作为芯海在健康测量领域的成熟产品,可支持智能戒指创新应用项目导入评估、开发设计及量产技术支持等全流程技术服务,提供成熟的规模化量产验证的设计规范和指导,以及完整的软件算法集成方案,大大提升客户的终端方案开发效率,快速实现产品上市。

芯海科技作为国内健康测量芯片领域的行业领先企业,自2007年率先布局健康测量领域以来,始终密切关注可穿戴市场需求和技术趋势,以“模拟信号链+MCU”双平台驱动,在可穿戴健康测量的PPG、BIA等领域,不断进行产品创新和系列化布局,为智能可穿戴市场带来更多可能性。
