Pico便携示波器新品 6428E-D:一款针对速度优化的高性能示波器

作为世界领先的测试和测量设备供应商,Pico Technology 推出了 PicoScope 6428E-D 示波器。这款示波器采用尖端科技,适用于有超高信号分析性能需求的应用场景。这款新型示波器扩展了现有 PicoScope 6000E 系列的功能,成为了高能物理、激光雷达、VISAR(任意反射表面速度干涉仪系统)、光谱学、加速器和其他高速应用领域科研人员的理想工具。


PicoScope 6428E-D 最大带宽为 3 GHz,具有高达 10 GS/s 的采样率和最高 12 位的 FlexRes® 柔性分辨率。在 ±50 mV 和 ±500 mV 之间有四个量程,可无缝集成到需要进行 50Ω 测量的各种系统中。当与数据表中描述的无源或有源探针,以及其他附件搭配使用时,其功能得到进一步增强。

关键差异化优势:

· 带宽和采样率: PicoScope 6428E-D 的带宽达到了 3 GHz,采样率达到了 10 GS/s,是进行高速测量的理想之选,以更具成本效益的价格提供与通用示波器相当的性能。

· 柔性分辨率:配备 8 位至 12 位 FlexRes ADC,具有柔性分辨率以及高达 4 GS 的捕捉内存。

· 配备 BNC 输入接口,操作更加灵活:这款示波器配备 BNC 输入接口,可兼容 50Ω 常规探针,也可利用高质量 SMA 适配器 (TA313) 来增加连通性选项。

· 功能设计丰富,配备经典的 PicoScope USB 数据线:除四个模拟通道以外,这款示波器还拥有多达 16 个数字通道。

· PicoScope 7 除其他功能外,还支持大量高级触发、串行协议解码器和掩码测试,并为整个 Pico 实时示波器套件(从 2000 到 6000 系列)提供一致的用户界面 (UI)/体验。

· PicoSDK® (软件开发工具包)为 Windows、macOS 和 Linux 提供驱动程序,并为 LabView、MathWorks 等外部软件包提供支持代码。它还能够通过 10 MHz 输入或辅助触发输入来同步多台设备。

Pico 业务开发总监 James Niblock 表示:“我们很高兴向市场推出这款新产品,它扩展了 PicoScope 6000E 系列的功能。6428E-D 示波器经过精心设计,使科学家能够轻松、精确地监控和分析他们的系统。其外形、高速 PC 接口、完整软件开发工具包 (SDK) 和高精度信号接口将使我们的客户能够快速构建和部署系统,并从中收集关键结果,无论是在台式机上、实验室中,还是在大型物理设施中。”


这款 6000E 系列的衍生产品有何不同之处?

PicoScope 6428E-D 针对更高带宽下的性能进行了优化(取消了 1 MΩ 输入)。6428E-D 将 PicoScope 6000E 实时系列示波器的模拟带宽扩展至 3 GHz,在 8 位模式下支持高达 10 GS/s 的采样率。在双通道模式下,所有四个模拟通道的采样率分别降至 5 GS/s 和 2.5 GS/s。

配备 4 GS 的超大内存,数据传输速率超过 300 MS/s,确保了高效的数据传输,同时不影响样品的完整性。

凭借上述增强功能和极具竞争力的价格定位,PicoScope 6428E-D 成为了在对空间和成本要求极高的系统中进行连续测量的理想解决方案。其外形紧凑,具有多种连通性选项,很容易就能集成到任何系统中。可通过 PicoScope 7 软件或 PicoSDK 实现远程控制功能。下表对新型示波器与现有 6000E 系列示波器进行了比较。

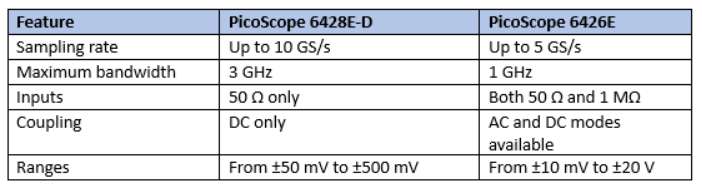

新型 PicoScope 6428E-D 和 PicoScope 6426E 示波器对比

集成 Pico SDK,提供定制解决方案

用户可以利用 PicoSDK 为 PicoScope 6428E-D 开发定制软件解决方案。PicoSDK 与 Microsoft Windows、macOS 和 Linux 兼容,具有灵活性和可控性。GitHub 上托管的示例展示了该示波器如何与 NI LabVIEW 和 MATLAB 等软件集成,以及如何与 C、C++ 和 C#、Visual Basic (.NET) 和 Python 等编程语言集成。

PicoScope 6428E-D 示波器还具有流模式,支持连续捕获数据并直接传输至 PC 的 RAM 或硬盘中,捕获大小仅受可用存储空间的限制。是原始设备制造商 (OEM) 或系统集成应用的理想工具。

强大的支持功能和软件更新

与 Pico Technology 的所有产品一样,PicoScope 6428E-D 示波器也提供频繁的软件更新、免费的串行解码协议访问和专门的客户支持。
