浩瀚芯光推出低噪声放大器MH1048

winniewei的头像
winniewei -- 周一, 03/04/2024 - 09:57

我公司新推出一款GaAs低噪声放大器芯片MH1048，工作于 0.8GHz~4GHz，单电源+5V工作。可提供21dB的增益和21dBm的P-1dB输出功率，噪声系数为1.8dB。

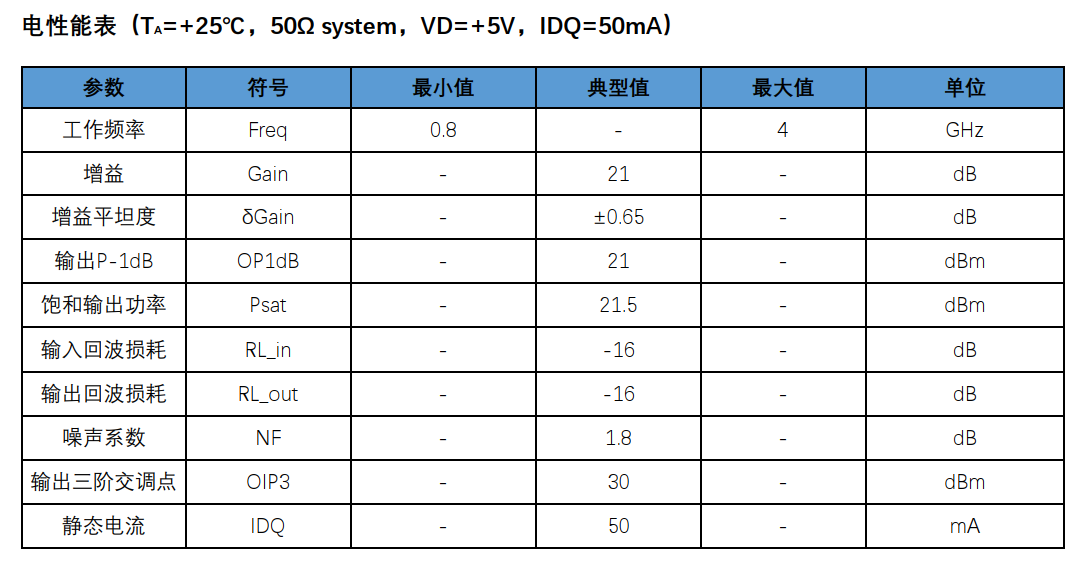

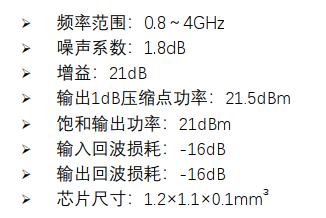

性能特点

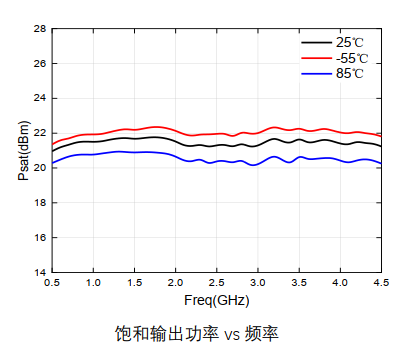

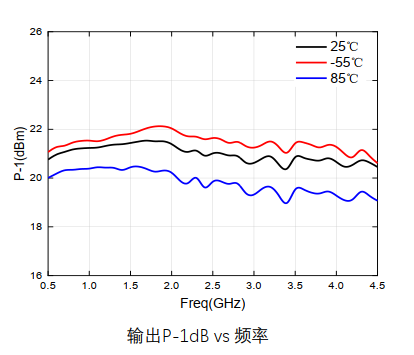

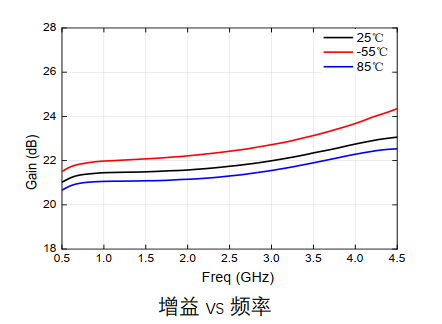

典型测试曲线






装配示意图


使用说明：

1、射频端口采用两根直径25um的金丝键合连接到50欧姆微带线；
2、滤波电容默认为100pF的芯片电容、 0.1uF的陶瓷电容，实际使用中可根据电源噪声适当调节电容大小。

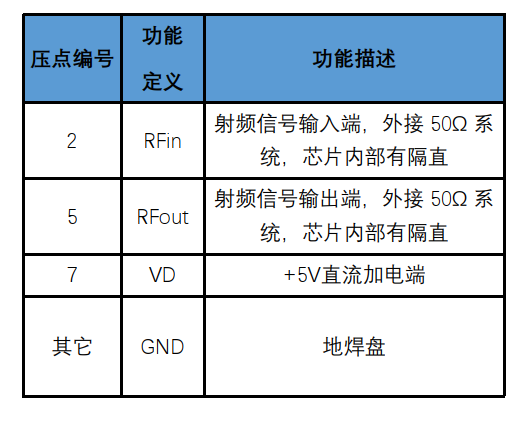

键合压点定义


来源：浩瀚芯光
