50W超小体积、高功率密度,元器件100%国产化DC/DC电源模块——VRF24_DD-50WR4系列

近年来,随着电子设备加速升级换代,市场对电源的体积、效率等指标提出更高要求。对此,金升阳进行新一代产品升级,重磅推出了VRF24_DD-50WR4系列。该系列输出电压涵盖3.3-28VDC,在保证优异性能的同时,以其超小体积优势为客户提供更优选择,可广泛用于通信、工业控制等领域。


VRF24_DD-50WR4系列与行业传统2*1 inch的灌封常规品相比,实现了更高功率密度的设计以及性能提升,产品尺寸仅为25.82*22.80*7.20mm;

除了内部电路技术和性能指标有大幅升级之外,最重大的技术创新点,还在于封装工艺上获得重大突破。VRF24_DD-50WR4系列集电路技术、工艺技术、材料技术于一体,减小体积的同时提升产品性能。

1、 散热性:采用双面塑封的工艺,以及使用高导热塑封料,有效提升了模块的散热性能;

2、 集成度:新一代的电路技术,产品较行业标准品体积减小72%,功率密度高达193W/inch3;

3、 可靠性:设计的同时考虑电源模块的稳定与安全,并满足更高要求可靠性试验,使得新一代产品更加稳定可靠。

产品优势

01 更高功率密度-为客户提供更多设计空间

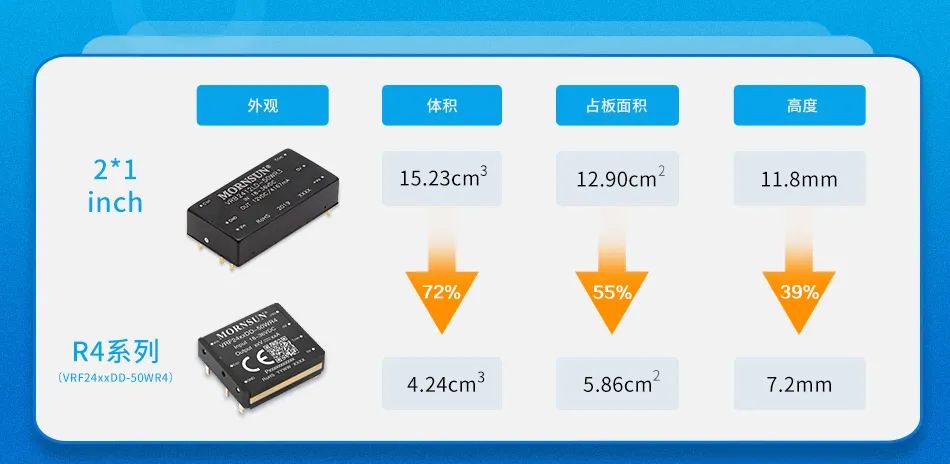

VRF24_DD-50WR4系列产品尺寸为25.82*22.80*7.20mm,功率密度高达193W/inch3;相较于行业2*1 inch标准产品体积减小72%,占板面积减小55%,高度减小39%。可有效提高客户系统空间利用率。


02 齐全的保护功能-安全可靠

VRF24_DD-50WR4系列产品隔离电压3000VDC,具有输入欠压保护,输出短路、过流、过压保护,过温保护功能,这些保护功能可以确保电源模块在异常工作条件下不会损坏。该系列产品还经过一系列可靠性试验,例如在-55℃ to +125℃条件下通过了温度冲击500次试验,大大提高电源模块的安全性和稳定性,更有效的保护客户系统。

03 全国产化-交期稳定

产品满足元器件100%国产化,即元器件国产化、技术国产化、制造国产化。该系列采用我司自主研发IC,同时做好原材料监控和储备,解决国外物料可能存在的断供风险,以保障稳定可靠的交期,助力客户按期交付。全国产不但可以快速响应客户需求,而且可以提供更好的技术支持和售后服务,对于客户来说更加便捷和可靠。

产品特点

  • 宽输入电压范围:18-36VDC

  • 效率高达88%

  • 隔离电压:3000VDC

  • 输入欠压保护,输出短路、过流、过压保护,过温保护

  • 工作温度范围(壳温):-40℃ to +105℃

  • 小体积:25.82*22.80*7.20mm

产品应用

该系列产品主要应用于通信、工业控制等领域。

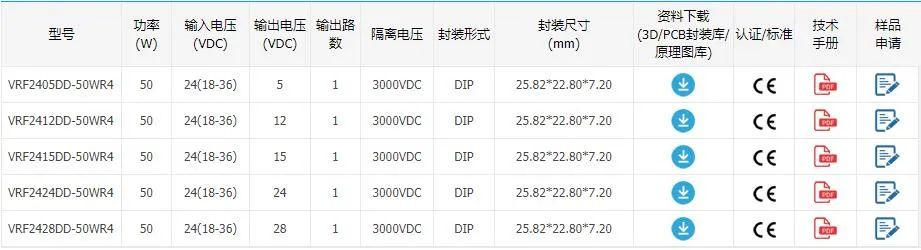

产品选型


来源:金升阳科技
