提高垂直分辨率一直是示波器设计者的目标，因为工程师需要测量更精细的信号细节。但是，想获得更高垂直分辨率并不只理论上增加示波器模数转换器（ADC）的位数就能实现的。泰克4、5和6系列示波器采用全新的12位ADC和两种新型低噪声放大器，不仅在理论上提高分辨率，在实用中垂直分辨率性能也大大提升。这些颠覆式的产品拥有高清显示器和快速波形更新速率，并且实现更高的垂直分辨率来查看信号的细节。
本文重点介绍泰克4、5和6系列MSO设计者实现更高分辨率采集细节所采用的技术，另外还介绍了有效位数（ENOB）指标，以及这一重要性能指标的作用和局限性。
先来看一个电源开关实测对比
在这个例子中，我们想要观察一个相当大的开关信号上的周期性振荡。开关电路在每个周期后会产生振荡，我们的目标是检查这些振荡。但与开关信号的幅度相比，振荡相对较小。图1显示了使用不同垂直分辨率示波器进行相同测试的结果。为了看到整个开关周期，垂直刻度必须设置为大约1V/分以将信号适应显示的10个刻度。

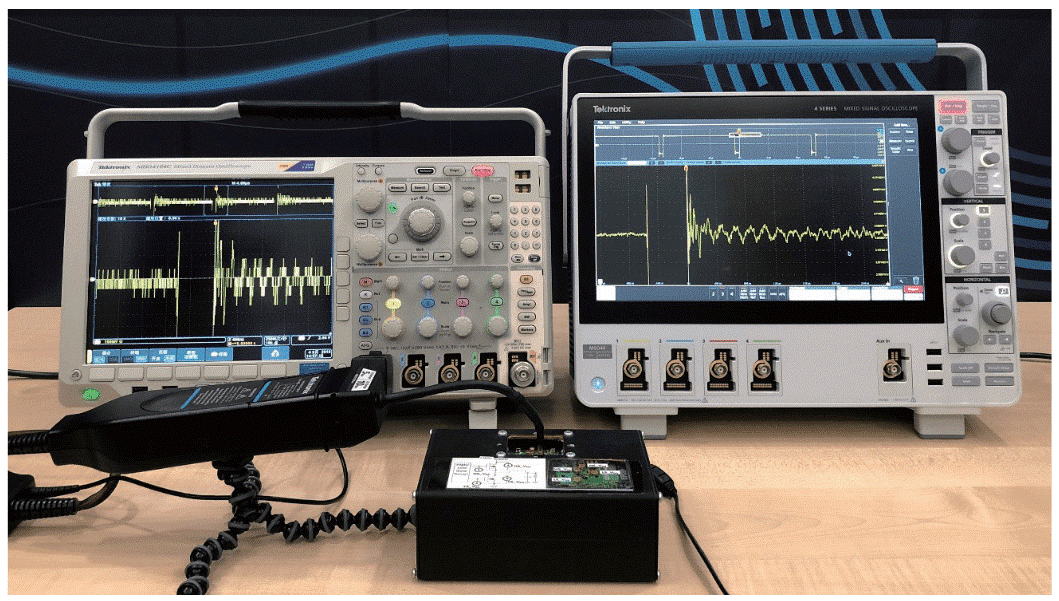

图1. 使用8位MDO4000C（左侧）和12位4系列MSO（右侧）示波器放大显示一个切换信号
测试结果：图2和图3显示了两台示波器在相同条件下的测试结果：（采样率为250MSa/s，采样点数为10k，垂至刻度为1V）。两台仪器都使用了相同的IsoVu光学隔离电压探头，以消除其它探头可能引入的噪声。可以看到，8位示波器由于量化级数小而导致在高放大倍数下的结果出现了明显的锯齿状，使得分析振荡变得困难。

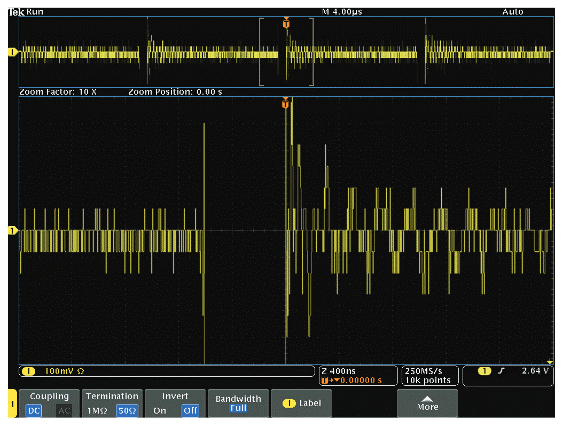

图2. 显示了MDO4000C示波器的谐振现象（分辨率为8位）
然而，12位示波器在相似的放大倍数下依然可以清晰地显示振荡细节。
图3. 显示了新的4系列MSO示波器的谐振现象（分辨率为12位）
新的4、5和6系列MSO示波器提供12位垂直分辨率，能够看到更多信号细节并进行更准确的测量。
需要更高的垂直分辨率
在数字示波器对信号采样时，ADC会把信号分成多个垂直二进制数据（有时称为模数转换电平或量化电平或最低有效位（LSB））。每个二进制数据表示一个离散的垂直电压等级，二进制数据越多，分辨率越高。这些模数转换等级在ADC中表示为2N，其中N表示位数。

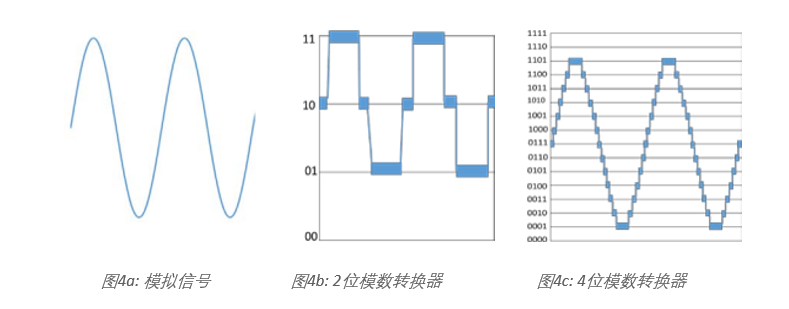

一般正弦波（图4a）视垂直分辨率会表现出很大的差异。图4b是使用2位ADC转换后的正弦波，22=4个模数转换电平。数据可以存储在4个不同的垂直二进制数据中：00、01、10或11。4位ADC有16个模数转换等级，作为4位数据存储（图4c）。因此，模数转换等级越多，分辨率越高，数字示波器表示的信号越接近原始模拟信号。
更高的垂直分辨率提供了两个重要优势：
清楚地查看信号，并能够放大信号，查看信号的细节。
可以更精确地测量电压，这在电源设计验证中尤其关键。
传统数字示波器一直基于8位ADC技术，大部分工程师在设计工作中通过提高采样率，从而改善水平分辨率。随着时间推移，8位ADC在采样率、噪声性能、低失真方面都得到了优化。但ADC本身只能提供28=256个垂直模数转换等级，对于需要更高垂直分辨率的应用来说，比如电源设计，这种垂直模数转换等级可能太粗糙了。
全新示波器ASIC实现更高垂直分辨率
由于示波器采集系统技术的发展，实现的垂直分辨率较以前的8位ADC采集系统大大提高。这主要通过在示波器中实现认真规划的ASIC设计来完成。在文中，我们将说明怎样通过ASIC来大幅度改善分辨率：
性能更高的ADC（12位）
高清显示处理技术
改良后的低噪声、高增益模拟前端
硬件滤波器，消除固有噪声
实现高分辨率触发
性能更高的ADC（12位）

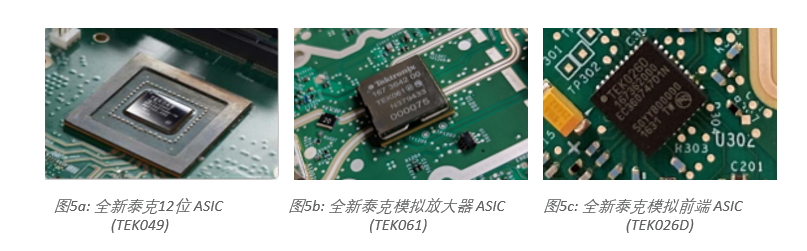

由于全新ASIC（TEK049）提供了四个12位逐次接近 ADCs（图5a），TEK049 ADC的运行速率达到了25GS/s，每台4、5或6系列MSO可以有一个或两个ASIC，具体视通道数量而定。
由于TEK049 ASIC内置的是12位ADC，它们提供了4,096个垂直模数转换等级，垂直分辨率较以前的8位ADC高出了16倍。在4和5系列MSO中，它们以3.125GS/s提供完成的12位样点。在6.25GS/s时，数据通过12位ADC采集，但存储在8位存储内存中，以适应ASIC和内存之间的最大传送速率。在6系列MSO中，它们以12.5GS/s提供完成的12位样点。在25GS/s时，数据通过12位ADC采集，但存储在8位存储内存中，以适应ASIC和内存之间的最大传送速率。
硬件滤波器技术改善垂直分辨率
多年来，泰克一直提供减噪技术和垂直分辨率增强功能，在配备8位ADC的仪器上实现8位以上的垂直分辨率。在本文中，我们重点介绍单次采集可以使用的技术，而不是波形平均或等效时间采样。
一般来说，示波器ADCs一直以最大采样率运行，而不管采用什么设置。然后用户可以设置较低的采样率，并压缩（舍弃）样点去存储想要的记录长度/采样率的组合。这种模式称为“采样模式”，也就是扔掉多余的样点。泰克一直采用称为高分辨率或“HiRes”模式的方法，来更有效地利用“多余的”样点。样点会进行平均，创建所需的采样率，这个过程通常称为“信号组平均”。每个样点由更多的信息组成，提供了更好的准确度，有效地提高了垂直分辨率。图6比较了采样模式与HiRes（信号组平均）模式。这种技术目前仍在广泛应用。
图6：采样模式与HiRes（信号串平均）模式比较。
通过使用信号组平均技术，垂直分辨率的位数可以提高：
0.5 log D
其中：D是压缩率，或最大采样率与实际采样率之比。
可以预测，改善垂直分辨率的能力受到系统固有噪声的限制。例如，如果ADC在通过高本底噪声的放大器 / 衰减器之后采集样点，那么这些点的准确度会下降，抵消信号组平均或传统“HiRes”模式实现的分辨率增强。需要指出的是，在模拟信号调节和ADC采样相结合来优化实时信号特点时，高分辨率模式才会实现最好的效果。
4、5和6系列MSO在信号组平均或“HiRes”方法基础上作了进一步改进。在传统方法中，高频噪声受到带宽相对较高的防失真滤波器限制。全新高分辨率模式（也叫High Res）利用TEK049 ASIC中的硬件，不仅执行平均功能，还针对每种采样率实现了防失真滤波器和一套独特设计的有限脉冲响应（FIR）滤波器，确保用户以最高分辨率表示被测的原始信号。FIR滤波器对选定的采样率保持最大带宽，防止失真，在超出可用带宽时消除噪声能量。图8介绍了滤波器使用方式上的差异。

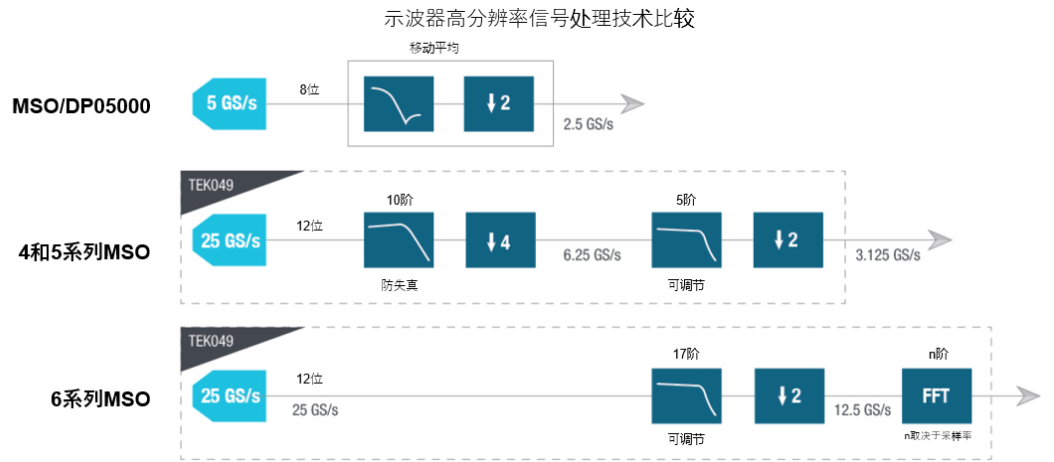

图7：与MSO/DPO5000相比，4、5和6系列MSO的滤波器功能得到明显改善。5阶和17阶滤波器可以调节，具体视示波器设置而定；6系列上的 FFT（触发后）提供了探头校正功能，确保测量系统的准确性。
在4、5和6系列MSO上，每个滤波器的低通响应是为全面平衡噪声抑制和瞬态阶跃响应而设计的。砖墙滤波器可以实现最大的噪声抑制效果，但不能提供最优的瞬态响应。
吉布斯现象描述了一种效应，大的频响不连续点（如砖墙滤波器）会在系统的阶跃响应中导致振铃和过冲/下冲，如图9所示。因此，均衡方法必须考虑限制噪声，而不会引起差的阶跃响应。如果没有认真均衡，那么示波器可能会导致差的噪底指标，但在波形显示中却不能准确地复现信号。
图8：High Res模式下矩形信号的阶跃响应
4、5和6系列MSO中的High Res模式一直提供了最低12位的垂直分辨率，在125MS/s或以下采样率时提供了高达16位的垂直分辨率。
ASIC可以触发并快速显示高分辨率样点
除查看更高分辨率的信号外，用户必须能够放心地捕获事件。因此，示波器的触发系统必须能够处理更高的分辨率，以一致的方式捕获显示的行为。由于TEK049 ASIC实时执行DSP滤波，使用硬件模块而不是触发系统，因此触发可以基于处理后的高分辨率样点。相比之下，传统HiRes（信号组平均）方法针对的是存储的样点，而不是触发信号，因此高频瞬态信号或毛刺可能会假触发，在显示的屏幕上看不到。

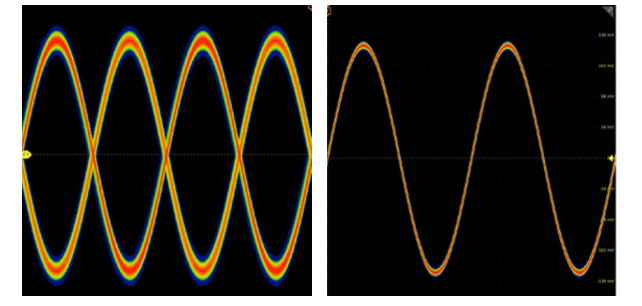

把新改进的High Res平均和滤波与触发紧密集成在一起，还会改善显示模式，如FastAcq®波形快速捕获。在这种模式下，仪器每秒可以捕获超过500,000个波形，可以与High Res结合使用，更好地查看识别对性能至关重要的信号细节，如电源设计验证。图9左侧显示了FastAcq模式下两个边沿上有噪声的正弦波假触发，右侧显示了打开High Res时的FastAcq信号。右侧正在触发滤波后的上升沿。
图9：FastAcq独立于触发系统应用信号组平均功能，出现假触发（左）。FastAcq采用新的High Res方法，滤波触发（右）。
分辨率离开准确度是没有意义的
如果仪器的前端有噪声或容易发生失真，或者如果其采样率发生时间间隔误差，那么分辨率再高也是没有意义的。为了量化有意义的分辨率，除考虑ADC中的位数外，还必须考虑失真和抖动。为实现这个目标，电子行业发明了“有效位数”（ENOB）的概念，来考察由于噪声、失真、插补错误和采样抖动导致的误差。
什么是有效位数（ENOB）？
ENOB表示模数转换器或示波器提供的等效实用位数，其中考虑了仪器噪声、谐波失真、线性度和采样抖动。它输入质量非常高的信号，然后把模数转换器的输出与该输入进行对比，来实现这一点。泰克采用 IEEE 模数转换波形记录仪标准（IEEE std. 1057）规定的方法。由于上述噪声和失真，所以ENOB一直低于ADC中的位数。一般来说，优质8位ADC示波器的ENOB在4位和6位之间，具体取决于选择的带宽和垂直标度。拥有10位或12位ADCs 的高分辨率示波器的ENOB一般在7位和9位之间。由于ENOB考虑的不只是理论ADC分辨率，所以它是衡量模数转换系统实际分辨率的更好的指标。
尽管ENOB是确定模数转换系统准确度的一个重要因素，但它并不是比较测量质量的万能指标。它不包括DC偏置、增益、相位和频率误差。必须单独考虑这些误差，例如，如果进行的测量影响频率性能的准确度，那么更好的指标可能是误差矢量幅度（EVM）。ENOB可能会隐藏示波器上频响或平坦度差的问题。
为实现更高的ENOB，4、5和6系列MSO示波器采用了本白皮书前面重点介绍的增强功能：
性能更高的ADC（12位）
高清显示处理技术
改良后的低噪声、高增益模拟前端
硬件滤波器，消除固有噪声
实现高分辨率触发

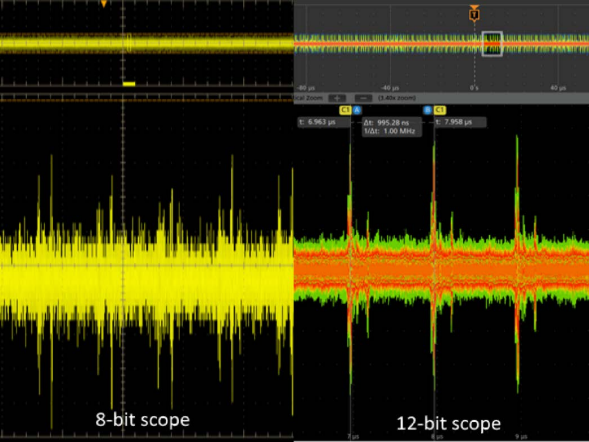

为实现更高的ENOB，图10对比了来自1.5V DDR3电源的测量截图。左侧是6位ENOB的传统8位示波器捕获的DDR3电源测量截图。电源似乎有明显的噪声和部分显著的周期性电压尖峰。右侧显示的是同一电源的测量截图，但是使用噪声更低、7位以上更好ENOB的高分辨率示波器捕获的。注意与前面的示波器测量相比，基准噪声大大降低。显著的周期性尖端在幅度上的一致性也大大提高。使用ENOB更高的示波器，有助于更快、更简便地识别问题。在本例中，来自1.5V降压调节器的1MHz开关噪声是问题根源。
图11：8位示波器（左）和12位示波器（右）DDR3电源比较。
总结
示波器中更高的垂直分辨率可以查看重要的信号细节。但是，提供这种分辨率并不能只靠增加ADC的位数。4、5和6系列MSO采用多角度方法，不仅实现了更高的ADC分辨率，还采用数字信号处理、触发系统集成、更高的ENOB和低噪声模拟前端，从而有效地提高了分辨率。
4、5和6系列MSO性能与上一代仪器比较如下：
了解全新4系列B MSO更多信息，https://www.tek.com.cn/products/oscilloscopes/4-series-mso。
