希荻微推出带保护功能的USB Type-C 模拟音频开关芯片

随着2024年的到来,USB Type-C成为欧盟电子设备的通用接口标准被加速推进,USB Type-C已成为电子设备连接的必备接口。在技术发展迅捷的今天,用户对USB Type-C接口的需求已不再满足于简单的充电和数据传输,而是追求更高效、更安全的使用体验。为了满足这一需求,希荻微宣布推出集成过压保护(OVP)和看门狗定时器保护功能的USB Type-C模拟音频开关产品—HL5281。这款产品不仅具备高效的数据传输能力,更融入了过压保护技术,为每一次的安全连接保驾护航。

一 产品简介

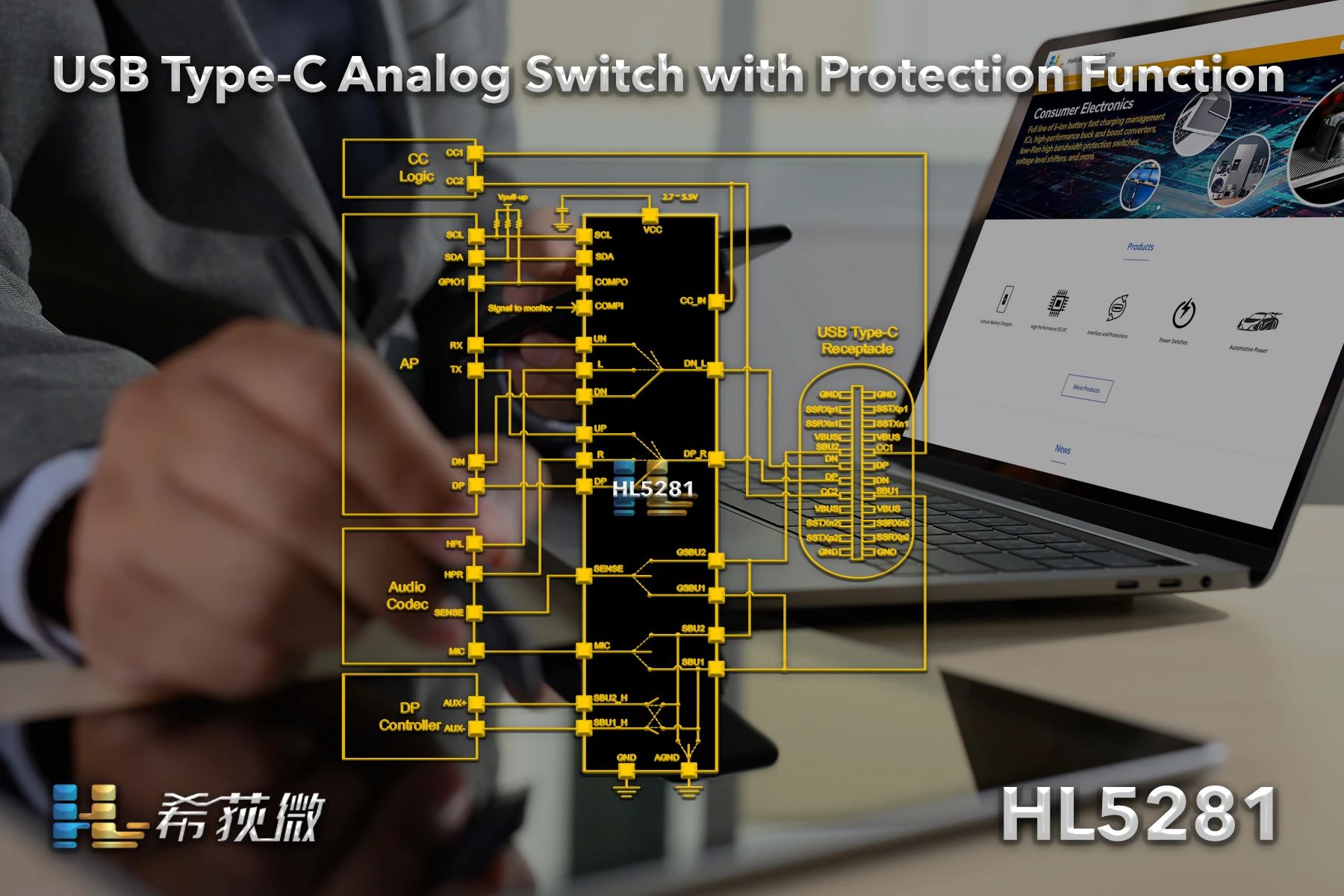

HL5281是一款支持模拟音频耳机的高性能USB Type-C端口多媒体开关,允许共享一个通用的USB Type-C端口来传输USB2.0信号、模拟音频、边带使用信号和模拟麦克风信号。HL5281还同时支持SBU侧端口和USB Type-C适配器侧端口的高压。此外,HL5281还可以作为从属设备,支持 I2C 总线规范中规定的数据传输模式,包括 100kbps 的标准模式和 400kbps 的快速模式。


HL5281在适配器侧的引脚上设置了过压保护(OVP)功能,如果输入电压 (Vin) 超过OVP 阈值,则关闭内部初始信号路由路径。每当有引脚触发过压保护(OVP)事件时,Flag寄存器将会提供相应的引脚信息。HL5281还配备了一个看门狗定时器。该定时器可持续监控 I2C 通信,一旦启用,定时器将启动并可成功地通过 I2C 通信 (从主设备读取或写入) 进行复位。如果在定时器计数清零后还没有检测到 I2C 通信,HL5281 将触发中断事件,重置开关来重新设置寄存器(将REG04 和 REG05恢复为默认值)。如需要配置看门狗定时器,用户可以通过REG20寄存器对其进行编程。

HL5281 采用 WLCSP 封装,是智能手机、平板电脑、笔记本电脑和媒体播放器等设备USB接口切换和保护的理想之选。

二 产品优势

1. 高集成的三合一切换传输功能,赋能系统级设计更高的灵活性。HL5281集成了三合一切换的传输功能,让系统级设计更灵活。通过单一USB Type-C接口,快速传输USB2.0、模拟音频、边带使用信号和模拟麦克风信号,去掉3.5mm耳机插孔。此设计不仅提升数据传输效率和灵活性,还加入过压保护技术,确保连接安全稳定。手机接口更简洁,防水防尘性能卓越。整体解决方案更紧凑,简化设计导入,减少系统面积。

2. 超强防串扰性能,提升通信质量和用户体验。HL5281集成了I2C接口,可轻松受控于主机处理器,从而大幅减少因改变设置时产生的音频爆音和嘀哒声。与此同时,其内置的OMTP/CTIA检测功能,并配备了专用的接地检测开关,进一步增强终端系统的防串扰性能,为用户带来更加纯净、稳定的音频体验。

3. 集成过压保护(OVP)和看门狗定时器,保证系统的稳定及可靠性。HL5281集成的过压保护(OVP)功能可以防止电路因过电压而损坏,保障设备稳定工作。它配备的看门狗定时器可监测系统运行状态,一旦检测到故障或死锁,将自动重启系统,极大提高系统的可靠性,保证其稳定运行。

4. 支持1.2V和1.8V 两种I/O 电压逻辑,强化系统兼容性。HL5281具备两种不同的I/O电压逻辑,使其与各种设备实现高效通信并获得良好的兼容性。因此可以适应不同的电路、系统或处理器,并确保稳定可靠的数据传输。

三 应用前景

希荻微消费电子事业部负责人表示:“HL5281是极其成功的接口保护产品HL5280的升级版本。它集成了一个通常使用分立元件才能实现的开关功能,从而降低了解决方案的总成本和PCB面积。”

关于希荻微

希荻微电子集团股份有限公司(股票代码:688173) 是一家中国领先的模拟芯片厂商,专注于开发模拟和电源管理集成电路,实现高能效的智能系统,致力于为客户提供覆盖多元化终端应用的全系列模拟芯片产品线。自2012年以来,希荻微一直在推动移动、物联网、汽车和工业电源系统的创新,构建了能够与国际模拟芯片龙头厂商相竞争的高性能产品线,赢得了国内外多家主流客户的高度认可,实现了科技成果与产业的深度融合,为客户提供高性能高可靠的模拟集成电路产品和方案。更多信息请访问: https://www.halomicro.cn/.

来源:希荻微
