近十年来,AM335x芯片作为TI经典工业MPU产品,在工业处理器市场占据主流地位,其凭借GPMC高速并口、PRU协处理器等个性化硬件资源,在工业控制、能源电力、轨道交通、智慧医疗等领域广受用户欢迎。随着信息技术的快速发展,TI推陈出新,发布新一代64位MPU通用工业处理器平台-AM62x,用于满足AM335x用户实现更高性能的功能需求。米尔作为领先的嵌入式处理器模组厂商,与TI再联手,推出基于TI-AM62x处理器的MYC-YM62X核心板及开发板,为新一代边缘HMI设计应用赋能。

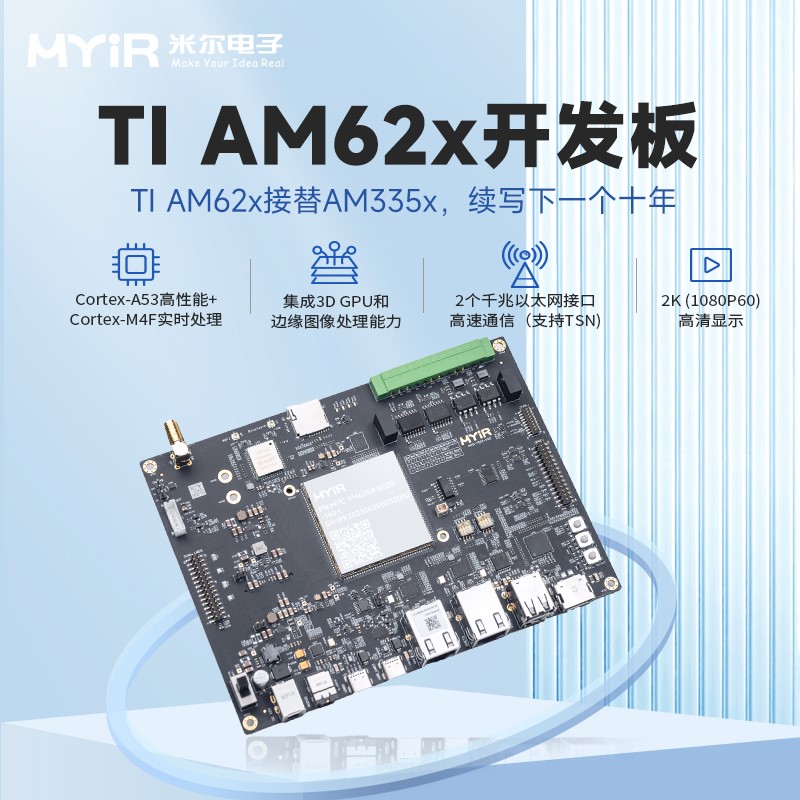

图:基于TI AM62x的米尔MYC-YM62X核心板开发板
AM62x,为新一代工业HMI设计
AM62x是TI在智能工控领域新一代高性能、超高效处理器。AM62x处理器配备Cortex-A53最高可达1.4GHz CPU、Cortex-M4F @400MHz,3D GPU图形加速器,支持OpenGL 3.x/2.0/1.1、Vulkan 1.2图形加速引擎。此外,这款微处理器还配备16位DDR4/DDR4L动态随机存储器、摄像头接口(MIPI-CSI)、显示器接口(2路LVDS/RGB Parallel)、USB2.0 接口、SDHI接口、3路CAN FD接口、双千兆以太网接口(TSN),因此特别适用工业人机交互(HMI)和电力控制的嵌入式设备等应用。
图: TI AM62x 处理器框图
再续经典,AM335x 的升级替代
AM62x处理器作为TI Sitara™产品线新一代MPU产品,相比上一代经典处理器AM335x具备更高性能及功能扩展性,将接替AM335x续写下一个十年!新款AM62x相较于AM335x,具备多核异构,主频高达1.4GHz等新功能,其CAN、GPMC、千兆以太网接口性能得到跨越性加强,以满足客户高性能处理器的需求。
图:基于TI AM62x和AM335x对比
支持双屏异显,接口功能丰富
TI AM62x处理器是一款工业级应用芯片,集成了ARM Cortex-A53高性能CPU和ARM Cortex-M4F实时CPU,含3D GPU图形加速器(仅AM625x),支持2路显示控制器,满足双屏异显场景需求,并支持2K高清显示。处理器还支持2个具有TSN功能的千兆以太网接口、支持3路原生CAN FD,赋能车载及周边产品,支持并行总线GPMC, 满足ARM与FPGA高速通信,适用于工业HMI、医疗、工业自动化、电力、显控终端等场景。
图:基于TI AM62x的米尔MYC-YM62X核心板开发板

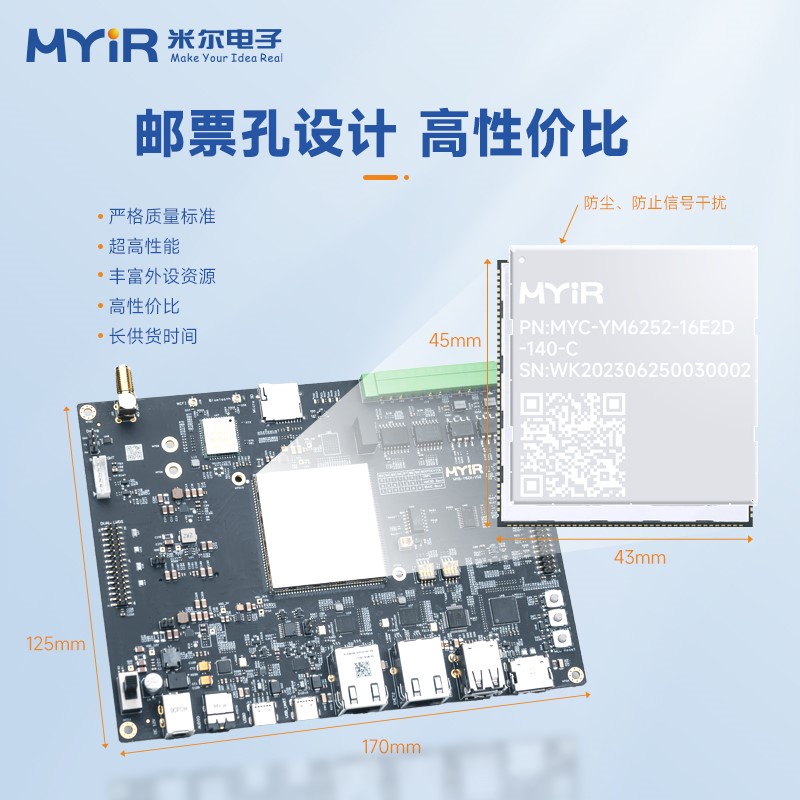

邮票孔设计,高性价比
MYC-YM62X核心板,基于TI AM62x处理器,采用高密度高速电路板设计,在大小为43mm*45mm的板卡上集成了AM62x、DDR4、eMMC、E2PROM、PMIC电源管理等电路。MYC-YM62X具有最严格的质量标准、超高性能、丰富外设资源、高性价比、长供货时间的特点,适用于高性能智能设备所需要的核心板要求。
图:基于TI AM62x的米尔MYC-YM62X核心板开发板
单核/双核/四核全工业级设计,灵活选择
TI AM62x系列产品提供多款处理器型号,其中包括AM6254/AM6252/AM6251/AM6234/AM6232/ AM6231等不同型号,米尔对3款AM62x系列的核心板做了引脚兼容设计,客户可根据性能和具体场景需求,可对单核/双核/四核/GPU功能进行设计切换,硬件无需二次开发。
TI AM62x系列处理器对比表及米尔核心板 | ||||||
处理器 | AM6254 | AM6252 | AM6251 | AM6234 | AM6232 | AM6231 |
内核 | 4*Cortex-A53 Cortex-M4F | 2*Cortex-A53 Cortex-M4F | 1*Cortex-A53 Cortex-M4F | 4*Cortex-A53 Cortex-M4F | 2*Cortex-A53 Cortex-M4F | 1*Cortex-A53 Cortex-M4F |
GPU | √ | √ | √ | X | X | X |
米尔核心板 | MYC-YM6254核心板 | MYC-YM6252核心板 | —— | —— | —— | MYC-YM6231核心板 |
表:基于TI AM62x系列型号对比

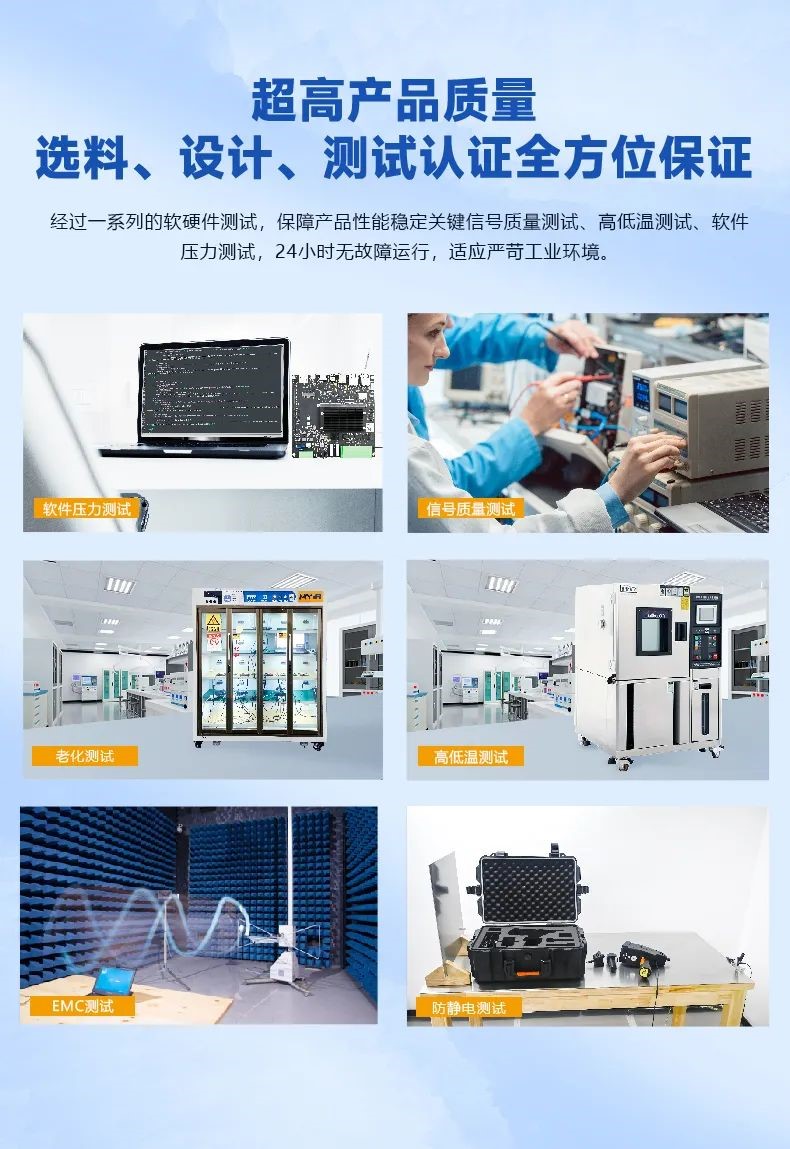

严苛认证,符合高性能智能设备的要求
米尔基于TI AM62x核心板具有最严格的质量标准、超高性能和算力、丰富高速接口、高性价比、长供货时间的特点,适用于高性能智能设备所需要的核心板要求。
配套开发板,助力开发成功
米尔基于TI AM62x核心板提供配套的开发板,采用12V/2A直流供电,搭载了2路千兆以太网接口、1路USB2.0协议M.2 B型插座的5G/4G模块接口、板载1路SDIO协议的WIFI/BT模块、1路HDMI显示接口、1路DUAL LVDS显示接口、两路LVDS 接口、1路音频输入输出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路Micro SD接口、2路RS485/CAN FD带电气隔离凤凰端子接口。
图:TI AM62x系列MYC-YM62X开发板
丰富开发资源
米尔基于TI AM62x开发板-MYD-YM62X,提供丰富的软件资源以帮助客人尽快实现产品的开发。在产品发布时,您购买后可以获取全部的Linux BSP源码及丰富的软件开发手册。
myir-image-core:米尔定义的一个精简的,启动快速,稳定,实时的系统,它是以Yocto 构建的不包括GUI界面的镜像,但包含完整的硬件驱动,常用的系统工具,调试工具等。
myir-image-full:以 Yocto 构建的全功能的镜像,包含所有的完整的硬件驱动,常用的系统工具,调试工具等,支持使用 Shell, C/C++,QML, Python等应用开发环境。
关于米尔
深圳市米尔电子有限公司,是一家专注于嵌入式处理器模组设计研发、生产、销售于一体的高新技术企业。米尔电子在嵌入式处理器领域具有10多年的研发经验,为客户提供基于ARM架构、FPGA架构的CPU模组及充电控制系统等产品和服务;为智能医疗、智能交通、智能安防、物联网、边缘计算、工业网关、人工智能等行业客户,提供定制解决方案和OEM服务。公司通过专业高效的服务帮助客户加速产品上市进程,目前已为行业内10000家以上的企业客户服务。
TI AM62x系列MYC-YM62X核心板资源参数
名称 | 配置 | 选配 |
处理器型号 | AM6254,4*Cortex-A53@1.4GHz+Cortex-M4F@400MHz AM6252,2*Cortex-A53@1.4GHz+Cortex-M4F@400MHz AM6231,1*Cortex-A53@1GHz+Cortex-M4F@400MHz | |
电源管理芯片 | TPS6521901 | |
内存 | 单颗DDR4,标配1GB/2GB | 可选4GB |
存储器 | 标配8GB eMMC | 可选4GB/16GB/32GB |
其他存储 | 32KB EEPROM | |
接口类型 | 邮票孔+LGA,222PIN | |
工作温度 | 工业级:-40℃-85℃ | |
机械尺寸 | 43mmx45mm | |
操作系统 | Linux 5.10 |
TI AM62x系列MYC-YM62X核心板扩展信号
项目 | 参数 |
Ethernet | 2* RGMII |
USB | 2*USB2.0 |
UART | 9*URAT |
CAN | 3*CAN FD |
I2C | 6*I2C |
SPI | 5*SPI |
GPMC | 1*GPMC |
DISPLAY | 2*LVDS 1*RGB |
CAMERA | 1* MIPI CSI |
AUDIO | 3*MCASP |
JTAG | 1*JTAG |
TI AM62x系列MYC-YM62X开发板接口
功能 | 参数 | |
系统 | POWER | 12V DC |
KEY | 2路复位按键、1路用户按键 | |
BOOT SET | 2路拨码开关 | |
SD | 1路Micro SD卡槽 | |
DEBUG | 1路调试串口(type C),1路JTAG调试接口 | |
OSPI | 板载OSPI 默认DNP | |
通讯接口 | WIFI/BT | 板载WIFI 蓝牙模块 |
4G/5G Module | 1路M.2 B型插座4G/5G模块接口 2路SIM卡座 | |
Ethernet | 2路10/100/1000M以太网接口 | |
USB | 2路USB2.0 HOST接口,采用Type-A接口 1路USB2.0 OTG接口,采用Type-C接口 1路USB UART接口,采用Type-C接口 | |
CAN | 2路CAN FD带隔离接口,凤凰端子 | |
RS485 | 2路RS485带隔离接口,凤凰端子 | |
GPMC | 1路GPMC,30 PIN排针接口 | |
多媒体接口 | DISPLAY | 1路DUAL LVDS显示接口, 30PIN插针接口 2路单通道LVDS显示接口,FPC接口 1路HDMI显示接口 |
CAMERA | 1路MIPI CSI摄像头接口 | |
AUDIO | 1路音频输入输出接口 |
