e络盟开售来自意法半导体和伍尔特电子的1kW高效模拟无桥PFC

这款PFC设备采用BARBI拓扑结构设计,性价比高、性能强大,且简单易用

安富利旗下全球电子元器件产品与解决方案分销商e络盟现货发售来自意法半导体和伍尔特电子的1kW 模拟无桥功率因数校正(PFC)设备,采用BARBI拓扑结构设计。

BARBI是一种创新型无桥功率因数校正(PFC)拓扑结构,可提高电源转换效率和功率密度。 它仅使用两个MOSFET作为同步整流器即可实现更高效率,无需借助由4个二极管组成的传统桥式整流器。尽管采用无桥设计,BARBI仍然可以通过模拟控制器进行控制,而无需使用复杂的晶体管驱动电路,这是因为其开关仅由LS栅极驱动器驱动。

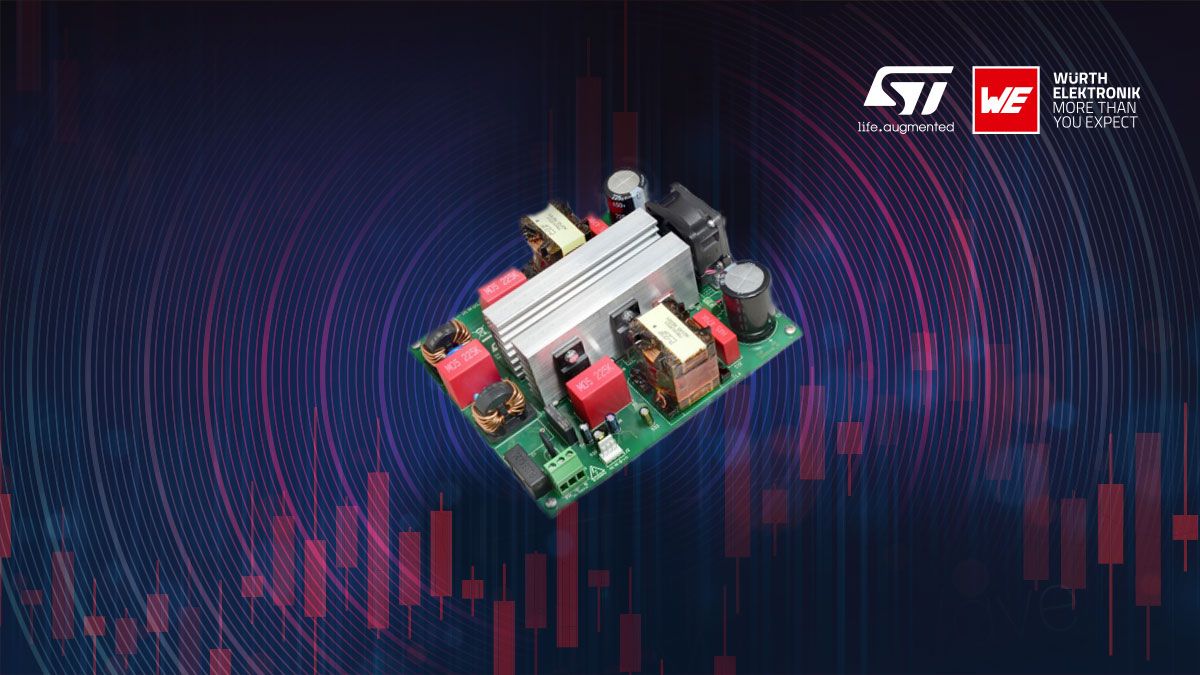

EVL4986A-1KWBL演示板采用双升压拓扑结构(BARBI)设计。它是一款无桥PFC预稳压器,具有1kW输出功率(400Vdc)、90Vac至265Vac的宽输入电压范围。该演示板基于新型L4986A峰值电流模式CCM功率因数控制器,可作为高达1kW的前端转换器,符合IEC61000-3-2和JEITA-MITI标准。

EVL4986A-1KWBL演示板的主要功能特性包括:

  • 输入电压范围:90至265 Vac,频率为45-65 Hz

  • 输出电压/负载:400 V / 2.5 A

  • 高效率:230 Vac(满载)时高于98%,115 Vac(满载)时高于95.5%,10% ~ 100%满载时,效率达94%以上

  • 空载能耗低:230 Vac时低于250 mW

  • 电源谐波符合EN61000-3-2 A类和JEITA-MITI A类标准

  • EMI符合EN55022 B类标准

  • 安全性符合EN62368标准

  • 尺寸:145 x 160 mm,高度 = 35 mm

  • PCB:双面,由70µm FR-4制成,采用PTH/SMT混合设计

EVL4986A-1KWBL演示板板载意法半导体的多款特色产品,包括L4986 CCM PFC控制器STW69N65M5功率MOSFETSTPSC12065 SiC二极管以及PM8834双LS栅极驱动器。这些组件适用于需要高效率、出色功率密度和卓越性能的各种应用。

同时,该演示板还板载伍尔特电子的750319521 PFC升压电感器WCAP-FTBEWCAP-FTX2薄膜电容器,以及WE-CMBNC共模电力线扼流圈。这些组件旨在满足功率因数校正拓扑结构的高效要求,可提供卓越的EMC性能、自我修复属性和共模噪声宽带抑制。

EVL4986A-1KWBL演示板可用于工业和医疗开关电源、高功率LED照明设备、消费电子设备和服务器电源。L4986控制器则可为各种运行环境提供高效率和低THD性能,且组件更少,是各种电力电子应用的理想之选。

客户现可通过Farnell(欧洲、中东和非洲)、Newark(北美地区)和e络盟(亚太地区)购买EVL4986-1KWBL演示板,可快速供货。
