突破IC验证瓶颈！英诺达EnCitius SVS为系统验证提供完整解决方案

近几十年，芯片设计复杂度的提升让验证工作成为从业者关注的焦点，而工艺节点的演进与设计和验证能力的鸿沟也有待业内创新方法学和解决方案去弥补和追赶。下图显示了工艺节点愈先进，芯片设计项目成本愈高，其中验证成本呈现出指数增长的趋势。不仅如此，据2020年威尔逊研究小组报告，2007年以来，单个IC设计项目上所需工程师的峰值增长了32%，然而对应的验证工程师的峰值增长了143%。显然，验证已经成为IC设计中的技术瓶颈。

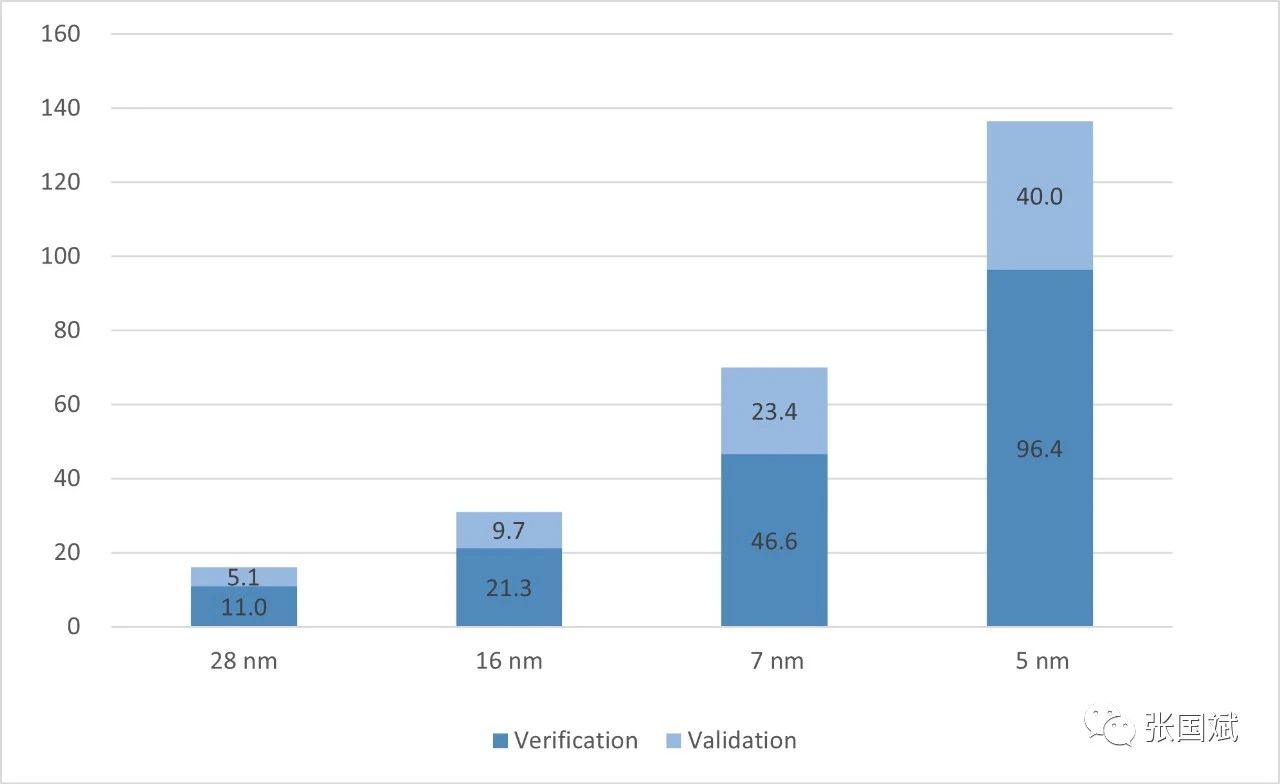

验证相关IC设计成本（单位：百万美元）Source: IBS

当前数字芯片硅前验证的主要手段有三个——逻辑仿真（Simulation）、硬件加速仿真验证（Emulation）和原型验证（Prototyping）。这三种仿真各有不同的应用场景和特色，尤其在当下，验证策略的shift-left已经成为一种主流的设计流程，IC企业在验证过程应该各取所长，利用其特性发挥最大作用。

在验证工具上，针对不同类型的芯片，在不同验证阶段需要使用合适的工具，这牵扯到使用不同的资源来满足设计需求。而面对众多验证工具，如何在正确节点选择正确的工具、验证平台之间的移植和调试等已成为提升验证效率的另一个痛点。

总体而言当前验证面临如下挑战：

1.IP整合，不同验证平台的切换，不同验证阶段的数据衔接

2.设计验证组件的不可重用性，急剧增长的验证人力需求，越来越阻碍芯片的验证效率

3.传统SoC验证方式已经难以满足市场对SoC验证和流片前软硬件协同验证的需求

4.高昂的硬件验证平台成本令很多公司望而却步

针对客户在验证过程中面对的挑战，英诺达（成都）电子科技有限公司发布了EnCitius® System Verification Studio（以下简称SVS）系统验证平台。如其名字所表述的，Citius是拉丁文Citō（fast）的比较级形式，意为“更快”，该平台旨在帮助芯片设计厂商加速验证仿真流程、降低研发成本、提高项目成功率、缩短time-to-market。

系统验证一站式解决方案

采用英诺达自主研发的验证流程和SoC验证集成平台，以英诺达自主建造的集通用高性能服务器、硬件仿真加速器和原型验证加速器的异构算力中心为核心，配合专业的设计验证服务团队，SVS形成并涵盖了成熟的集成电路系统级芯片(SoC)及系统相关验证的集成式全栈解决方案。

SVS集成平台

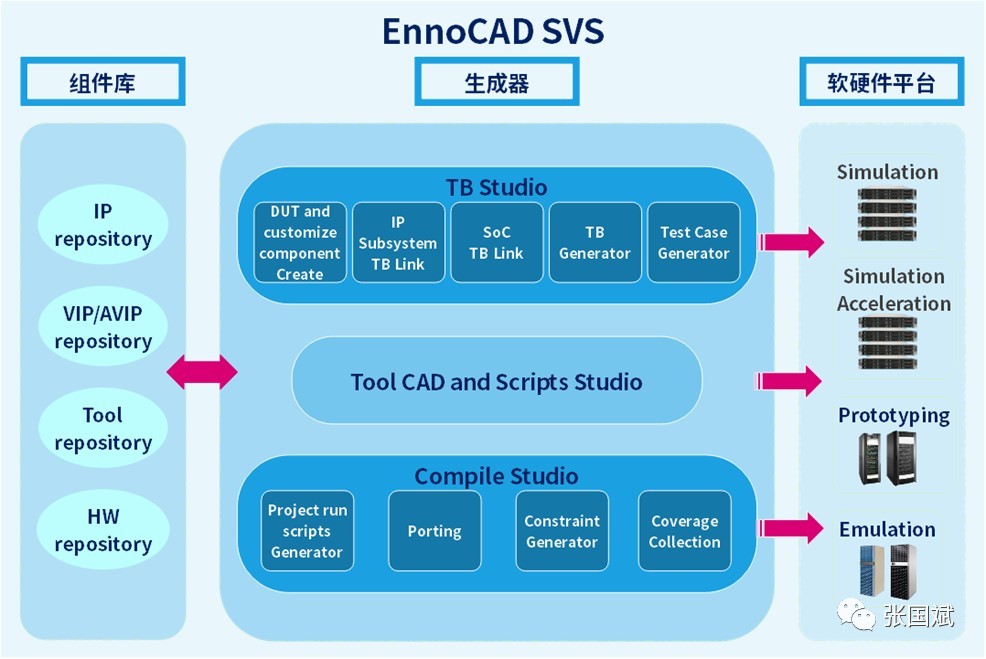

SVS集成平台是英诺达自主开发的验证平台，依托验证云平台的资源，通过集成多种验证平台的IP、流程及组件，快速生成不同验证阶段所对应的模型和配套的验证环境及flow脚本。为客户提供从子系统/SoC仿真（Simulation）、硬件加速仿真（Emulation）到大规模系统原型验证（Prototyping）的一站式解决方案。该平台核心技术已经获得3项国家专利，另外还有4项专利申请正在审核过程中。

2023年新年伊始，英诺达升级了硬件云平台，不仅扩大了硬件总容量——将硬件仿真扩大至46亿门、增容了原型验证系统，新机房还升级采用国家A级IDC标准，满足双路供电，双路水冷的充分冗余以及柴油发电备份。改进的全封闭的冷热通道，冷通道空间制冷实现多重冗余，同时利用工业恒湿机实现环境的恒温恒湿。为了确保硬件和数据的安全，英诺达采用多层级的安全策略，使用行业最先进的网络安全设备及软件并制定了一系列机房的管理条例以及员工的安全管理规范。

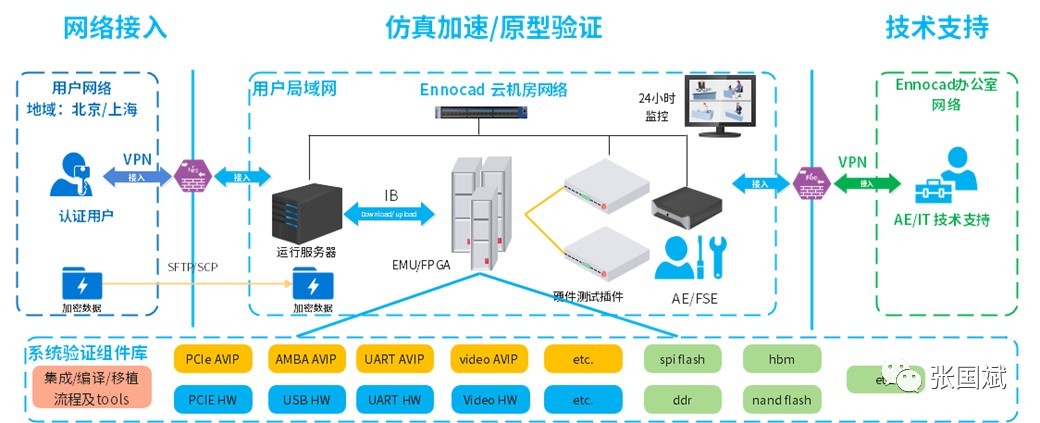

SVS系统验证云架构

自推出以来英诺达的验证云平台保持近100%的使用率，累计了近20个客户，技术支持团队深入客户需求，7*24小时提供专业、快速的服务支持，受到了客户的好评。长时间使用该平台的沐曦集成电路研发副总王步伟表示：“ 英诺达搭建的硬件验证云平台解决了我们在高性能GPU验证等研发环节上的难题，统一化的环境开发编译平台大幅提高移植效率；多种OS虚拟机结合speedbridge的解决方案支持灵活切换组网形态，减少不同软硬件组网的切换开销，缩短验证周期。”

英诺达SVS产品研发负责人邢千龙表示：“SVS集成平台把设计验证设计的周期中的各个节点做到了无缝衔接，增强了设计的可重用和可配置性，减少了人为的出错概率，大大提高了设计验证效率、降低了对人力资源需求。同时，集成平台对设计验证周期中的各种数据做了有效的分析，极大的降低了工程师的劳动量，并且为项目管理提供了各种有效的数据，使之能很好的把控项目节奏，降低了项目流片的风险。”

EnCitius® System Verification Studio

芯你所想，共创芯生

SVS的发布将让更多企业可以通过云平台加速芯片研发。英诺达副总经理熊文表示：“过去一年多来我们在服务客户的过程中，发现了只打通资源渠道并无法满足客户的个性化需求，客户更需要的是针对验证过程中实际遇到的瓶颈或难题的创新解决方案，SVS的推出为客户解决系统验证过程中的痛点提供了一条崭新的路径。我们期待与更多企业深入交流，用我们的技术和服务助力企业创新发展突破。”
