HT366/HT328/HT338最新20W、30W、50W双声道D类功放IC系列

引言

D类功放指的是D类音频功率放大器。通过控制开关单元的ON/OFF,驱动扬声器的放大器称D类放大器。D类功放因具有效率高、占板面积减少等特点,是蓝牙音箱、家庭影院系统、声霸音箱、车载音频等系统的理想选择。近年来,D类音频功放IC符合现代社会的发展趋势,使得应用越来越广泛。

深圳市永阜康科技有限公司大力推广最新20W、30W、50W双声道D类功放IC系列-HT366/HT328/HT338,可充分满足蓝牙音箱、声霸音箱、便携式音频播放器及液晶电视 (LCD TV) 等应用。工作电压范围覆盖4.5V-26V,全系列产品管脚兼容,工程师可透过重复使用同一PCB不同功率无缝切换,以节省成本及开发成本。

具体产品选型及参数如下表

产品型号

典型功率

通道数

工作电压

Rdson(mΩ)

特殊说明

HT366

2×22W/14V/4Ω/THD+N10%

2

4.5V-16V

240mΩ

具备防破音功能

HT328

2×33W/22V/8Ω/THD+N10%

2

4.5V-22V

120mΩ


HT338

2×50W/24V/6Ω/THD+N10%

2

4.5V-26V

70mΩ


说明一:HT366/HT328/HT338全系列采用TSSOP-28封装、管脚兼容;

说明二:双声道功放芯片系列,支持PBTL模式驱动单声道;

说明三:Rdson越小,驱动能力越强,效率越高;

HT366/HT328/HT338应用信息

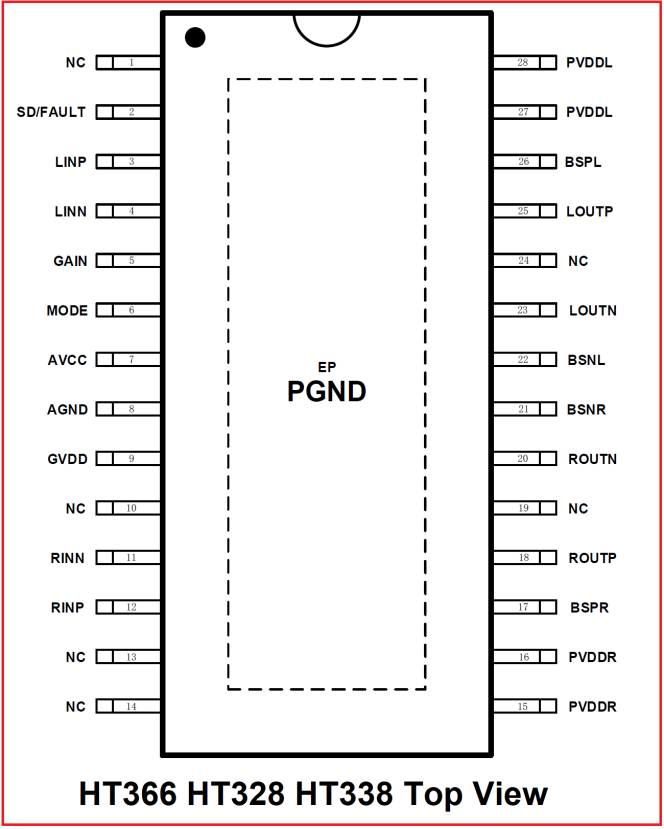

1.HT366/HT328/HT338脚位图

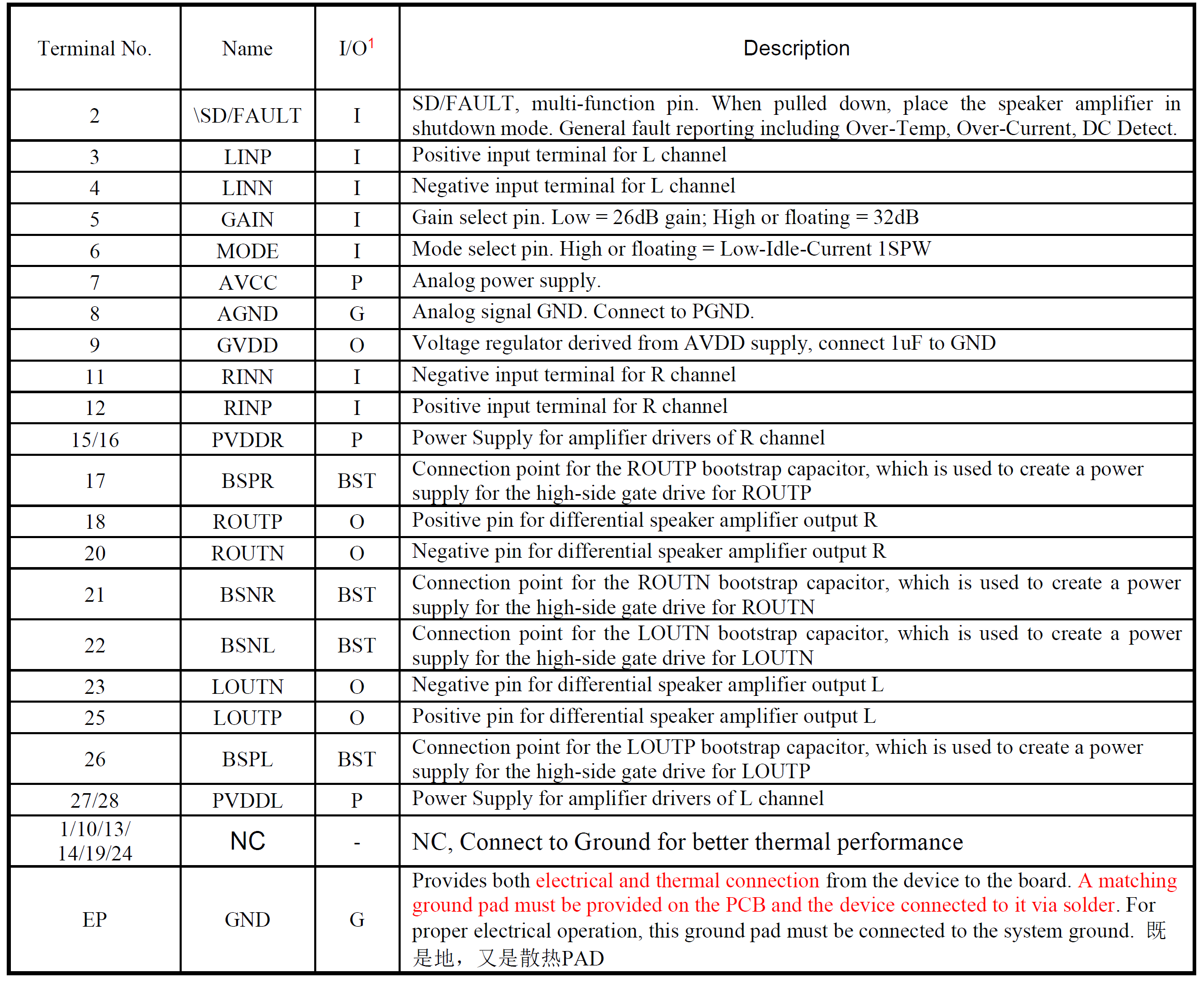

2.HT366/HT328/HT338管脚说明


3.HT366/HT328/HT338 DEMO板原理图

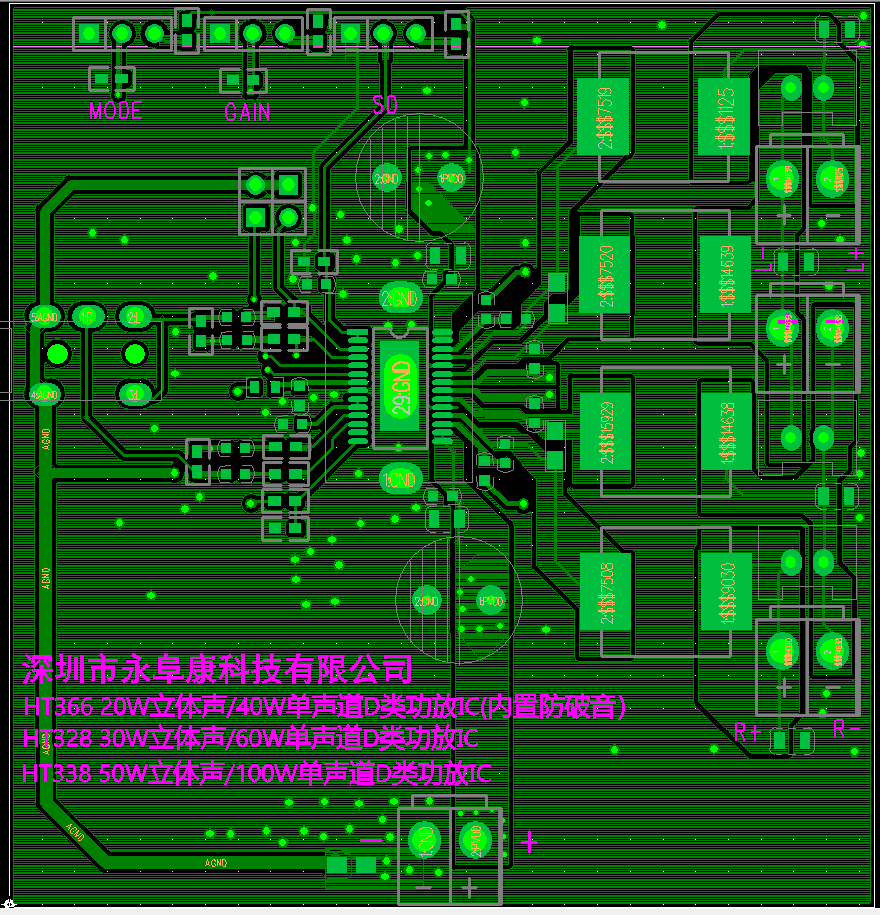

4.HT366/HT328/HT338 DEMO板PCB顶层设计图

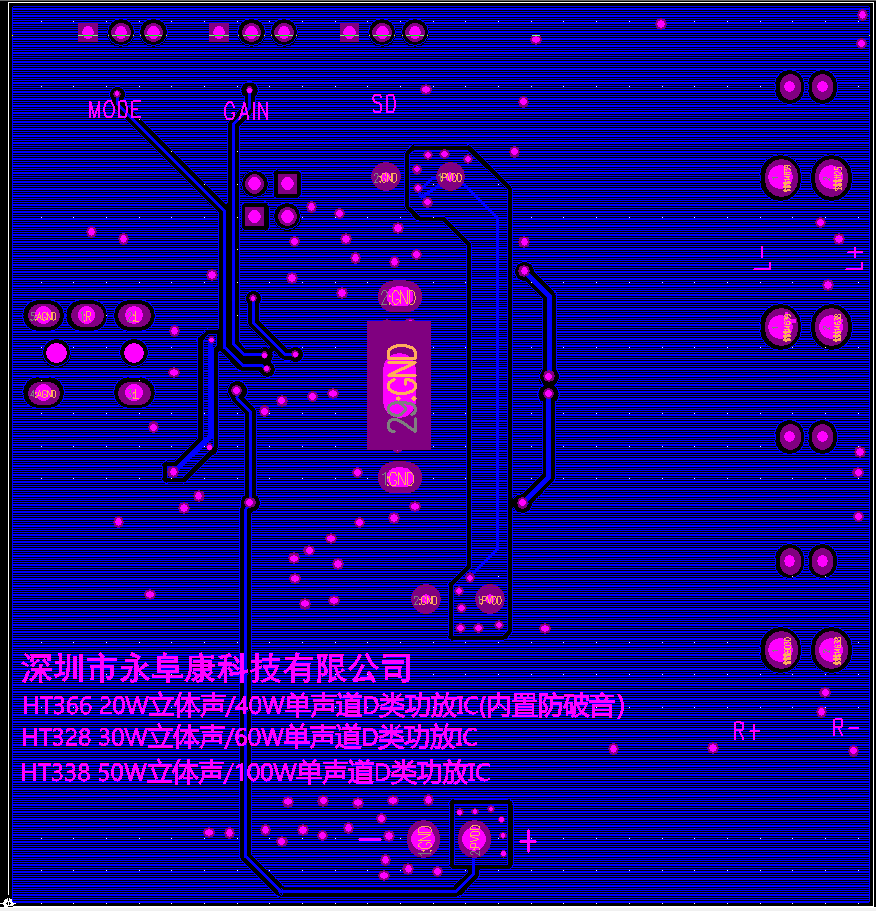

5.HT366/HT328/HT338 DEMO板PCB底层设计图

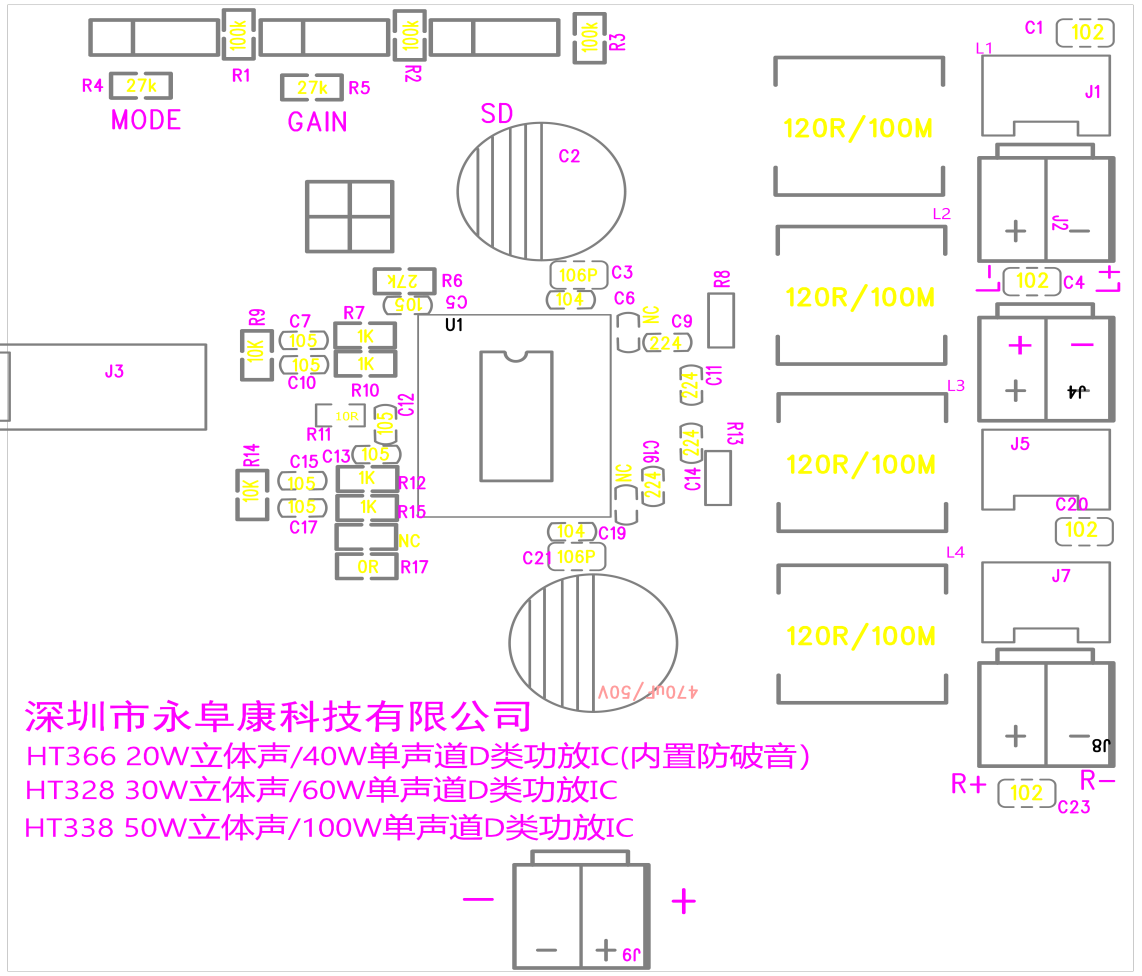

6.HT366/HT328/HT338 DEMO板贴片图

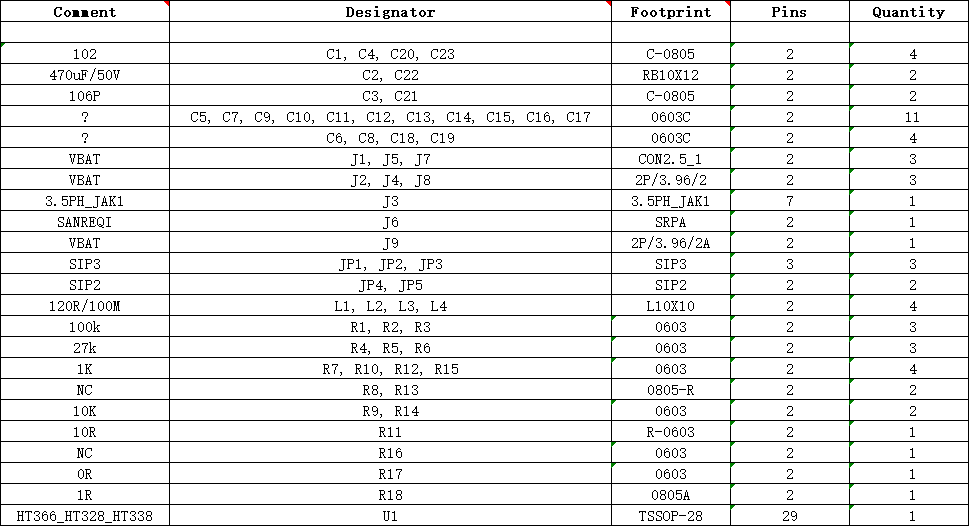

7.HT366/HT328/HT338 DEMO板物料清单

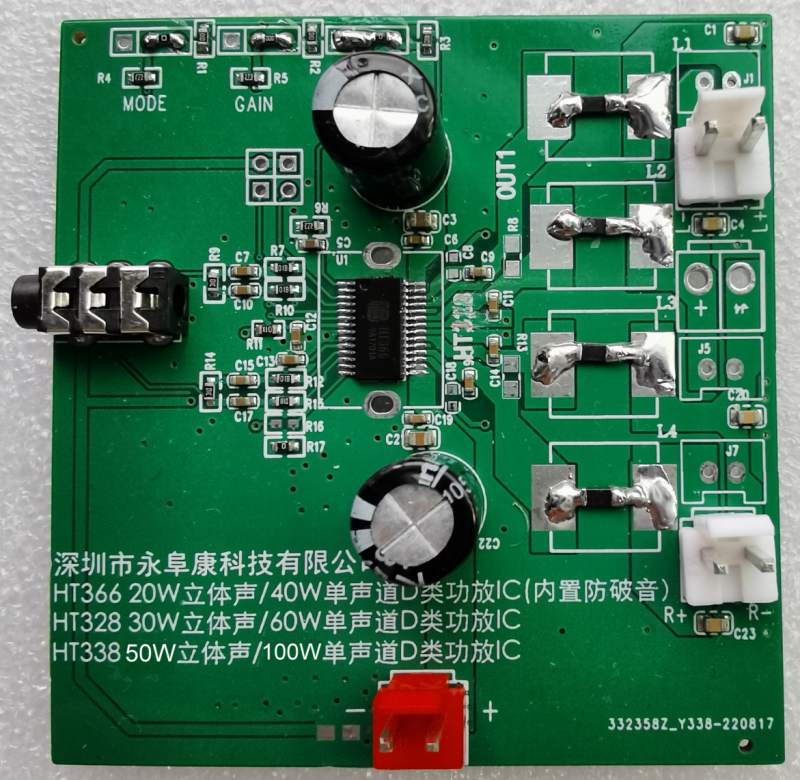

8.HT366/HT328/HT338 DEMO板实物图
