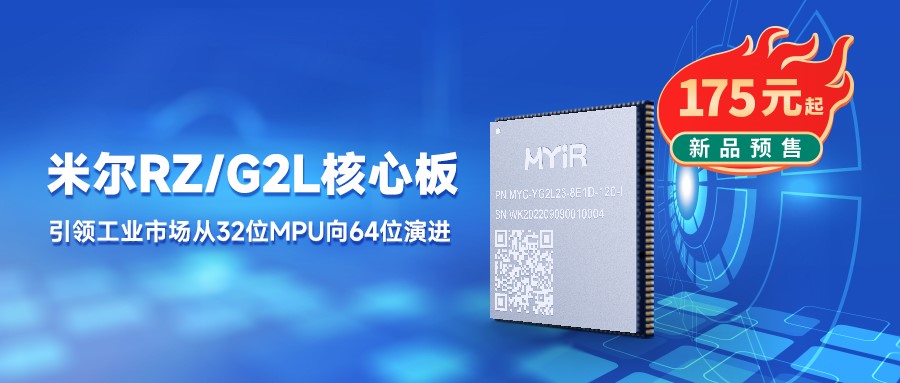

米尔RZ/G2L核心板175元起!引领工业市场32位MPU向64位演进

近些年,基于32位MPU的嵌入式处理器在各行各业得到广泛应用,它为嵌入式设计带来丰富的硬件功能和额外的性能,代表着嵌入式技术发展主流方向,其内核以Cortex -A7、Cortex -A8为主。随着工业物联网的快速发展,嵌入式系统朝着越来越复杂的方向演进,对嵌入式技术开发硬件需求也越来越高,设计工程师必须面对新挑战选择更高性能的处理器。

引领工业市场从32位MPU向64位演进

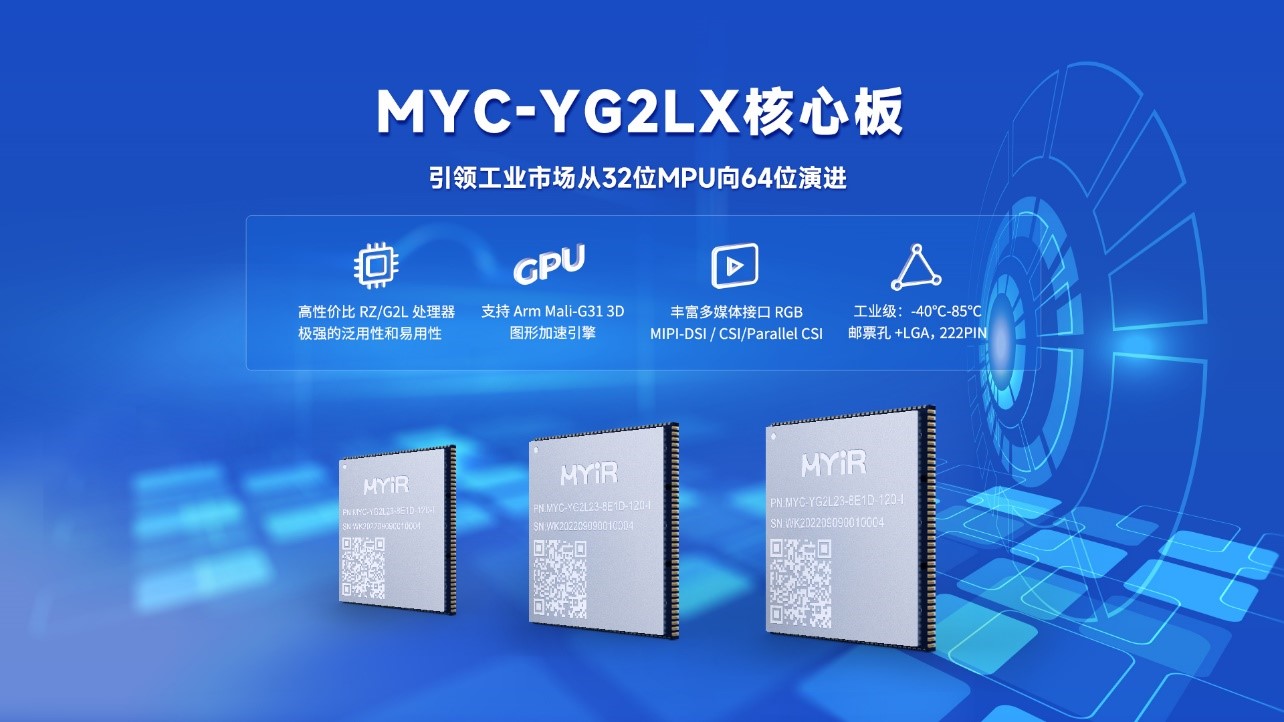

近日,米尔电子研发团队打造了新品:米尔MYC-YG2LX核心板及开发板,该款产品采用瑞萨RZ/G2L系列处理器的工业级应用芯片,瑞萨RZ/G2L基于64 位Arm®的高端处理器 (MPU),主频高达1.2GHz双核Arm Cortex-A55提供了强大的边缘计算能力,而且集成了双千兆以太网,多达7路串口,2路CANFD等丰富的通讯接口,能够满足复杂通讯的需求,为未来的更智能工业设备提供了更高性能的解决方案,引领工业市场从32位MPU向64位演进。


为嵌入式视觉提供高清显示

瑞萨RZ/G2L系列处理器,集成了ARM Cortex-A55高性能CPU和ARM Cortex-M33实时CPU,含Mali-G31 3D GPU,VPU支持H.264 1920*1080@30FPS视频编解码,具有丰富多媒体接口MIPI-DSI/RGB/MIPI-CSI/Parallel CSI,支持1080P高清显示。工程师可以轻松实现高分辨率人机界面 (HMI)、嵌入式视觉、嵌入式人工智能(e-AI) 和实时控制,以及工业以太网连接


丰富接口,提供千兆以太网接口

瑞萨RZ/G2L系列处理器配备16位DDR4-1600/DDR3L-1333动态随机存储器、摄像头接口(MIPI-CSI/Parallel-IF)、显示器接口(MIPI-DSI/Parallel-IF)、USB2.0 接口、SDHI接口、CAN接口、千兆以太网接口,因此特别适用于入门级工业人机界面(HMI)和具有视频功能的嵌入式设备等应用。


邮票孔222PIN连接,高性价比

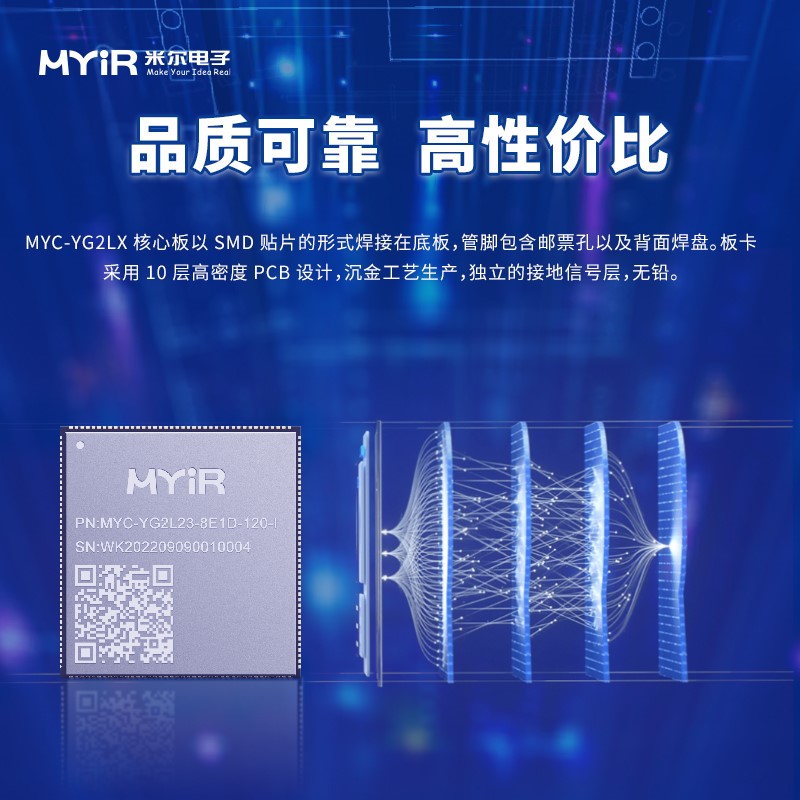

MYC-YG2LX核心板以SMD贴片的形式焊接在底板,管脚包含邮票孔以及背面焊盘。板卡采用10层高密度PCB设计,沉金工艺生产,独立的接地信号层,无铅。


丰富开发资源,易上手

MYC-YG2LX核心板及开发板,提供丰富的软件资源以帮助客户尽快实现产品的开发,客户可以获取全部的Linux BSP源码及丰富的软件开发手册。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板PDF原理图、Linux软件评估和开发指南等相关资料。


符合严格工业级标准,产品质量有保障

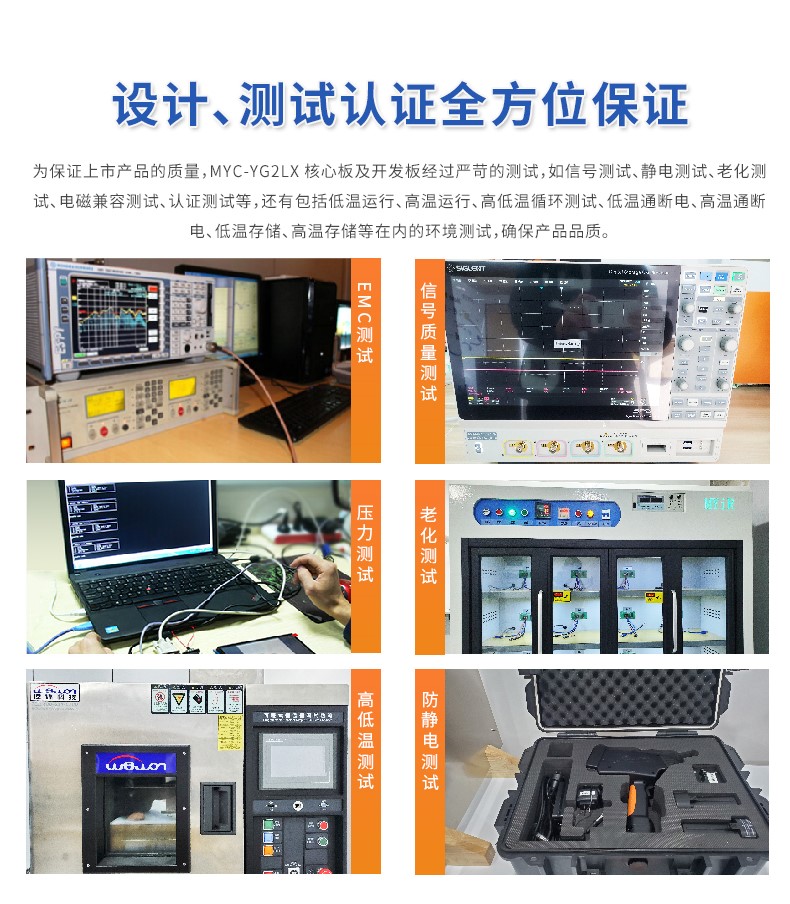

为保证上市产品的质量,MYC-YG2LX核心板及开发板经过严苛的测试,如信号测试、静电测试、老化测试、电磁兼容测试、认证测试等,还有包括低温运行、高温运行、高低温循环测试、低温通断电、高温通断电、低温存储、高温存储等在内的环境测试,确保产品品质。


行业应用demo

充电桩应用:参考国网充电桩程序,实现电表Modbus协议,IEC104平台通信协议以及充电演示界面。


PLC控制器: 移植开源Ethercat主站IGH;Linux实时补丁PREEMPT-RT 或 XENOMAI,编写一个控制台应用程序,通过指令去控制EtherCAT从站和伺服电机。


工程机械场景: 4个AHD摄像头采集四路画面在屏幕上显示,模拟仪表信息在屏幕上显示,视频画面和仪表信息分屏显示。


配套开发板,助力开发成功

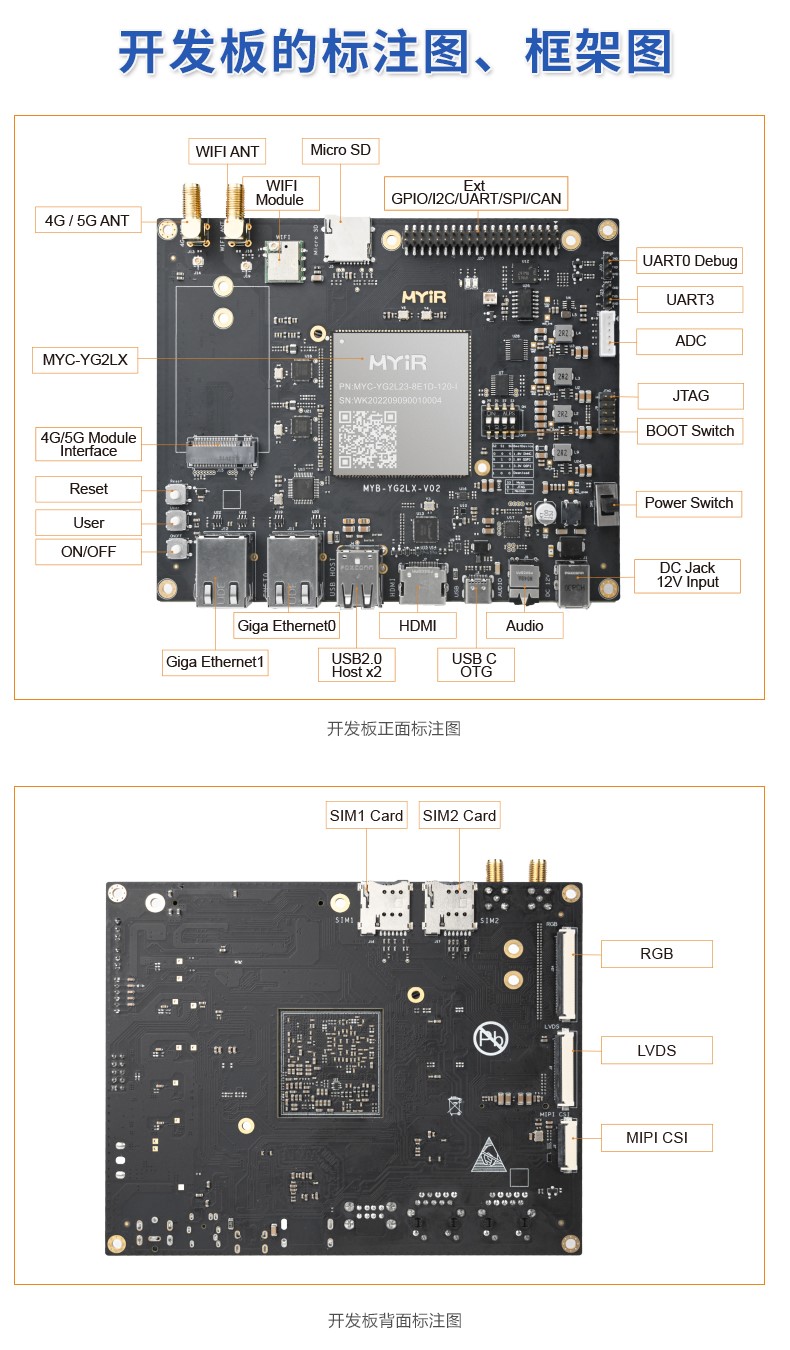

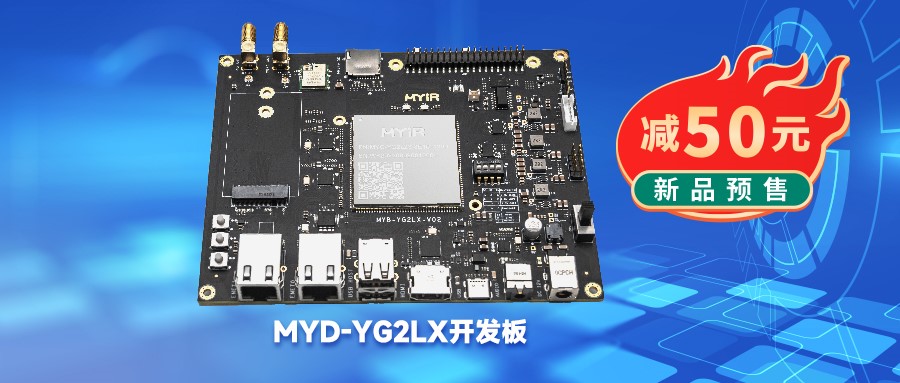

为了方便开发者研究评估,米尔提供MYD-YG2LX开发板,与核心板采用12V/2A直流供电,搭载了2路千兆以太网接口、1路USB2.0协议M.2 B型插座的5G/4G模块接口、板载1路USB2.0协议的WIFI模块、1路HDMI显示接口、1路LVDS显示接口、1路RGB显示接口、1路音频输入输出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路Micro SD接口、1路兼容树莓派扩展接口。


为感谢新老客户的支持,购买开发板现可领优惠券50元。
请前往MYiR天猫旗舰店购买



核心板参数

名称

配置

选配

处理器型号

RZ/G2L,2*Cortex-A55@1.2G+Cortex-M33@200M

电源管理芯片

RAA215300

内存

单颗DDR4,标配1GB/2GB

可选4GB

存储器

标配8GB eMMC

可选4GB/16GB/32GB

其他存储

32KB EEPROM

接口类型

邮票孔+LGA,222PIN

工作温度

商业级:0℃-70℃,工业级:-40℃-85℃

机械尺寸

43mmx45mm

操作系统

Linux5.10,Ubuntu20.04

MYC-YG2LX 核心板电气参数列表

核心板扩展资源

项目

参数

Ethernet

2* RGMII 信号

USB

2*USB2.0

UART

5* SCIF

2*SCI

CAN

2*CAN

I2C

4*I2C

SPI

3*SPI

ADC

8*ADC

DISPLAY

1*MIPI DSI

1*RGB

CAMERA

1* MIPI CSI

1* Parallel CSI

AUDIO

4* SSI

1*SRC

 MYC-YG2LX 核心板扩展信号资源列表

开发板参数

功能

参数

系统

POWER

12V DC

KEY

1路复位按键、1路用户按键、1路ON/OFF按键

BOOT SET

1路拨码开关

SD

1路Micro SD卡槽

DEBUG

1路调试串口,1路JTAG调试接口

QSPI

板载QSPI

通讯接口

WIFI/BT

板载WIFI模块

5G/4G

1路M.2 B型插座5G/4G模块接口

2路SIM卡座

Ethernet

2路10/100/1000M以太网接口

USB

2路USB2.0 HOST接口,采用Type-A接口

1路USB2.0 OTG接口,采用Type-C接口

UART

4路UART接口,其中UART0用于调试

CAN

1路CAN接口,通过扩展接口引出

多媒体接口

DISPLAY

1路LVDS显示接口

1路HDMI显示接口

1路RGB显示接口

CAMERA

1路MIPI CSI摄像头接口

AUDIO

1路音频输入输出接口

扩展接口

RPI Interface

1路2.54mm间距的40PIN排针,GPIO/I2C/UART/SPI/CAN

MYD-YG2LX 外设接口资源列表

米尔电子,是一家专注于嵌入式处理器模组设计研发、生产、销售于一体的高新技术企业。米尔电子在嵌入式处理器领域具有10多年的研发经验,为客户提供基于ARM架构、FPGA架构的CPU模组及充电控制系统等产品和服务;为智能医疗、智能交通、智能安防、物联网、边缘计算、工业网关、人工智能等行业客户,提供定制解决方案和OEM服务。公司通过专业高效的服务帮助客户加速产品上市进程,目前已为行业内10000家以上的企业客户服务。
