本次测试内容为基于ARM+FPGA架构的米尔MYD-JX8MMA7开发板其ARM端的测试例程pcie2screen并介绍一下FPGA端程序的修改。
01.测试例程pcie2screen
例程pcie2screen是配合MYD-JX8MMA7开发板所带的MYIR_PCIE_5T_CMOS 工程的测试例，它的作用是显示FPGA所连接的摄像头所采集的视频。运行该程序后屏幕会显示一个标题为demo的窗口。

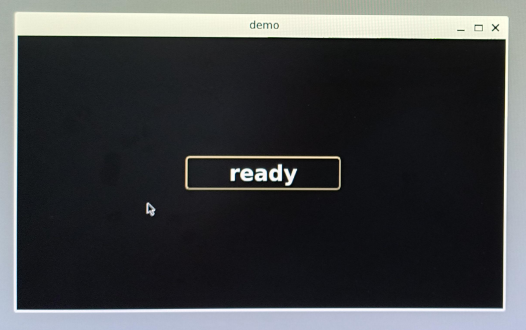

使用鼠标点击 ready按钮，demo 窗口会显示连续的视频，说明摄像头、DDR、PCIE接口各部分正常。如果没有接摄像头，该程序会显示杂乱无章的图像。
该测试例的源码没有包括在SDK中，可以向米尔公司的技术人员索取。该实例程序是用Qt开发的，使用了OpenGL技术。程序包括以下几个主要的类：
·MainWindow：QMainWindow子类，是显示窗口的。
·uOpenglYuv：QOpenGLWidget子类，用于显示采集到的图像。该类的initializeGL函数用于初始化OpenGL。paintGL函数是用于绘制图像的，其中最核心的语句是：
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, vW, vH, 0, GL_RGBA, GL_UNSIGNED_BYTE, pRGB);
其中的pRGB保存从FPGA读取的数据。从这句我们可以看出该程序所要求的图像的格式。
·xdma_getImg：主线程类
·xdma_programe：对RIFFA接口进行了封装，其中的read_pack用于读取FPGA数据，被主线程循环调用。其函数定义如下：
int xdma_programe::read_pack(char *pData, int len)
{
//int buffer[1920 * 1080];
//int buffer[1024 * 768];
int buffer[1280 * 720];
int i;
if(dev_fd != NULL)
{
fpga_send(dev_fd, 0, buffer, len / 4, 0, 1, 25000);
fpga_recv(dev_fd, 0, buffer, len / 4, 25000);
memcpy(pData, (char *)buffer, len);
return len;
}
else
{
return 0;
}
}
从函数中可以看出，在每次读数据前，该函数先向FPGA写一次数据（数据无意义，和FPGA的状态机有关），每次读入一整帧的数据。
02.FPGA端程序的修改
FPGA端的逻辑控制在chnl_tester.v中，它定义了一个状态机，用于对数据收发进行控制。状态机定义如下：
always @(posedge CLK or posedge RST) begin
if (RST) begin
rLen <= #1 0;
rCount <= #1 0;
rState <= #1 0;
rData <= #1 0;
vout_vs_r <= #1 0;
end
else begin
case (rState)
3'd0: begin // Wait for start of RX, save length
if (CHNL_RX) begin
rLen <= #1 CHNL_RX_LEN;
rCount <= #1 0;
rState <= #1 3'd1;
end
end
3'd1: begin // Wait for last data in RX, save value
if (CHNL_RX_DATA_VALID) begin
rData <= #1 CHNL_RX_DATA;
rCount <= #1 rCount + (C_PCI_DATA_WIDTH/32);
end
if (rCount >= rLen)begin
rState <= #1 3'd2;
end
end
3'd2: begin // Prepare for TX
if (read_valid) begin
rCount <= #1 0;
rState <= #1 3'd3;
end
end
3'd3: begin // Start TX with save length and data value
if (CHNL_TX_DATA_REN) begin
//rData <= #1 data_in;
rCount <= #1 rCount + (C_PCI_DATA_WIDTH/32);
if (rCount >= rLen)
rState <= #1 3'd4;
end
end
3'd4: begin
if (vout_vs_r)
rState <= #1 3'd5;
else begin
vout_vs_r <= #1 1;
rState <= #1 3'd4;
rCount <= #1 0;
end
end
3'd5: begin
if (vs_flag) begin
rState <= #1 3'd0;
vout_vs_r <= #1 0;
end
else
rState <= #1 3'd5;
end
endcase
end
end
我们手头没有摄像头进行测试，所以简单修改该程序，使程序发送蓝色渐变色带信号。
核心修改如下：
……
reg [31:0] rColor = 0;
……
assign CHNL_TX_DATA = (read_en)? {rColor, rColor}:64'd0;
……
3'd3: begin // Start TX with save length and data value
if (CHNL_TX_DATA_REN) begin
//rData <= #1 data_in;
// if (rCount % 5 == 4)
rColor <= #1 rColor + 1;
if(rColor >= 255)
rColor <= #1 0;
rCount <= #1 rCount + (C_PCI_DATA_WIDTH/32);
if (rCount >= rLen)
rState <= #1 3'd4;
end
end
……
03.测试结果
我们没有修改ARM端的测试程序，仍然使用厂家提供的pcie2screen，只是重新烧写FPGA程序。程序的运行效果参见如下：
