IU5302恒压充电电压可设定的2A单节磷酸铁锂电池-锂电池充电管理IC方案

引言

锂电池、磷酸铁锂电池等生活中随时可见。通用的磷酸铁锂电池标称电压是3.2V、满电电压是3.6V。锂电池标称电压是3.7V、满电电压是4.2V。但是也有些类型的锂电池规格满电电压有4.2V、4.35V、4.4V,甚至有4.45V的。一般来说4.35V或是以上的属于高压电芯,能量密度比较高。

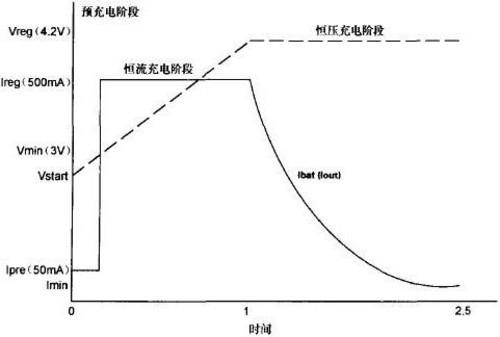

在电池电量用尽后,怎样锂电池进行充电呢?市面上有很多充电管理IC可以协助我们完成整个充电过程电池的充电过程,大致划分为四个阶段,即1涓流充电;2恒流充电;3恒压充电;4停止充电。以最常见充电芯片4054为例,标准的锂电池(满电4.2V)充电过程如下图所示


现在市场上常见的充电芯片,恒压充电电压(俗称转灯电压、充满截止电压等)一般是固定的。如锂电池的充电管理芯片一般为4.2V,磷酸铁锂电池的充电芯片一般为3.6V,无法满足各种不同类型电池的充电应用。深圳市永阜康科技有限公司总结充电管理芯片的应用痛点,大力推广一款2A同步降压型充电管理IC-IU5302,恒压充电电压可调(2V-5V)、可以满足单节磷酸铁锂电池、锂电池及其它类型电池的充电需求。

IU5302概述及特性

概述

IU5302T是一款5V输入,支持单节磷酸铁锂电池或锂电池的降压充电管理IC。IU5302T集成功率MOS,用同步开关架构,使其在用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。IU5302T转换器有2A的充电电流能力,充电电流可以通过外部电阻灵活可调。

IU5302T内置四环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适环路。IU5302T输入自适应点通过外部分压电阻灵活可调。

IU5302T通过调节电池外部反馈电阻的分压比例,得到不同的恒压充电电压值,从而适配不同规格的单节电池。

IU5302TC有完善的保护功能,包括输入欠压/过压保护、电池过压和短路保护、电池温度保护NTC功能、芯片温度保护,充电超时保护。此外芯片通过外接的LED指示灯对充电过程实现全程监控。采用 DFN2X2_10L封装。

描述

  • 输入电源电压3.5V-7V

  • 同步降压充电

  • 充电电流外部可调(100Ma-2A),最小终止电流10mA可支持小电池应用

  • ±1%电池恒压精度

  • 输入自适+电流限制功能,自适+点外部可调

  • NTC功能

  • 恒压充电电压2V-5V可调,适配不同规格的单节磷酸铁锂电池、锂电池等

  • 最大充电时间限制

  • 内置功率MOS

  • 充电状态指示

  • 芯片过温保护,芯片温度自适+调节

  • 输入欠压和过压保护

  • 电池短路和过压保护

IU5302T应用信息

1、IU5302T脚位图

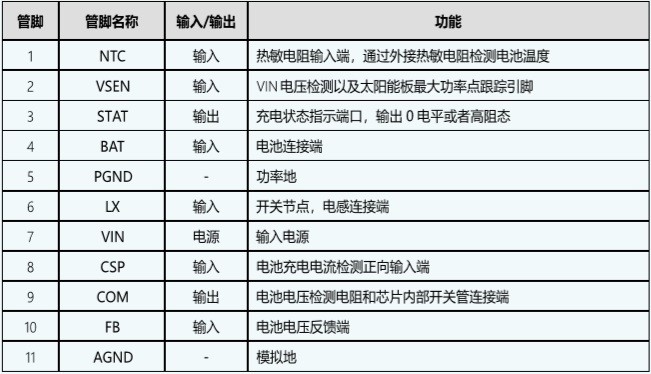

2、IU5302T管脚说明

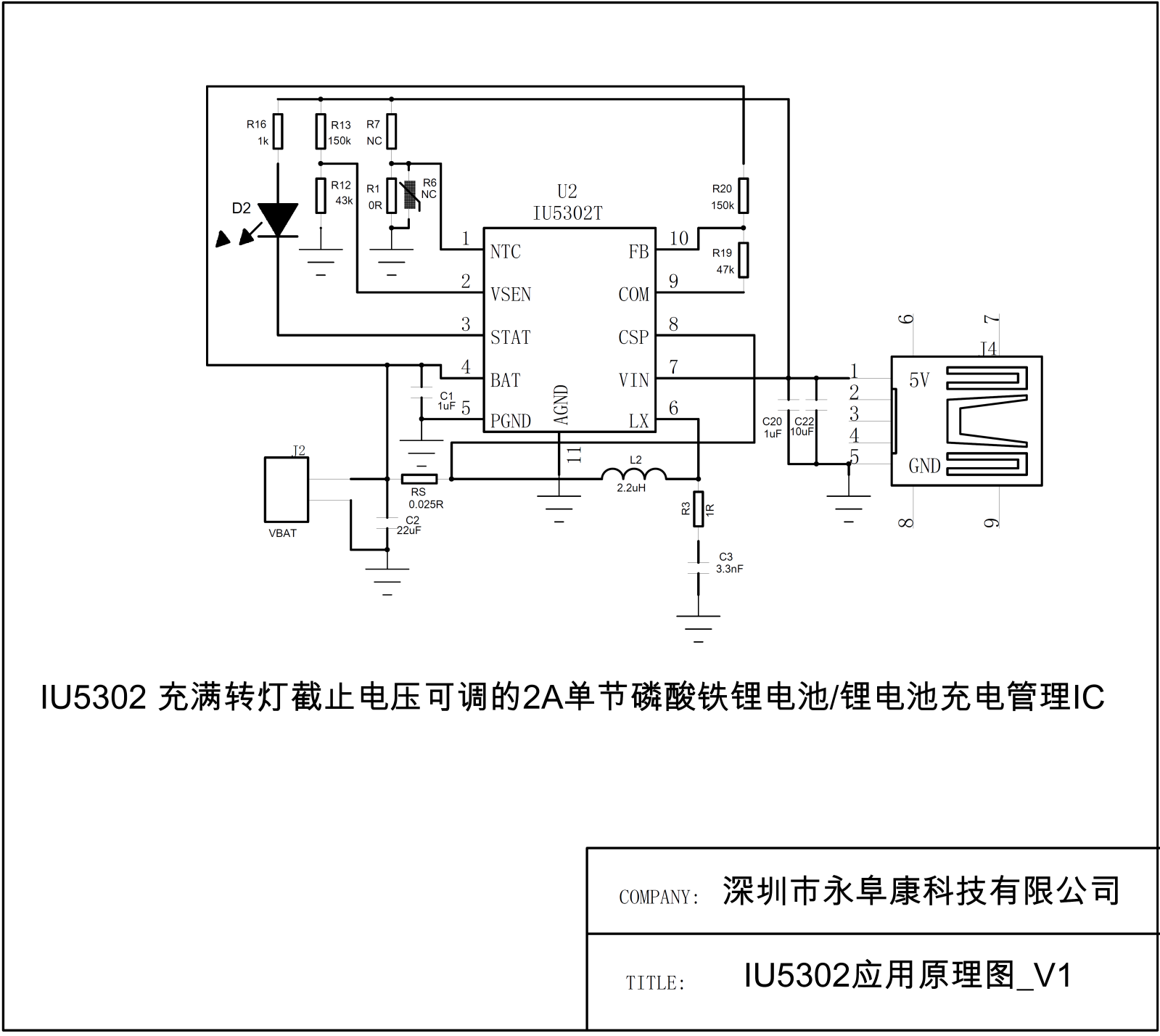

3、IU5302T DEMO原理图

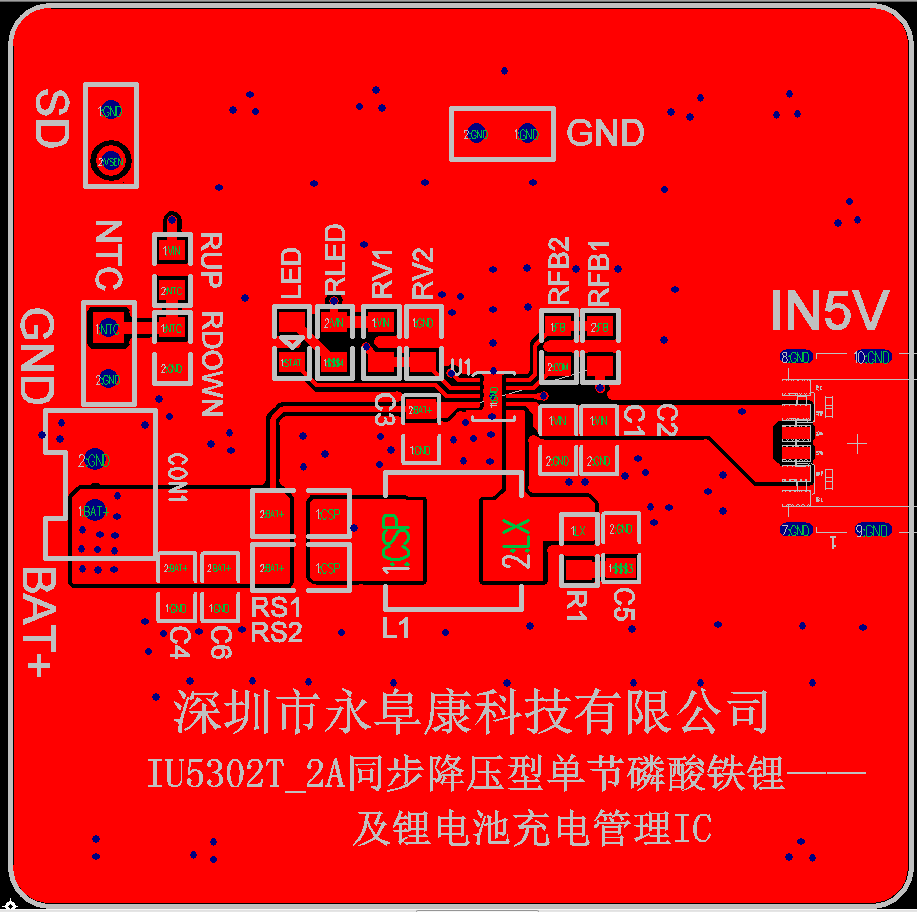

4IU5302T DEMOPCB顶层设计图

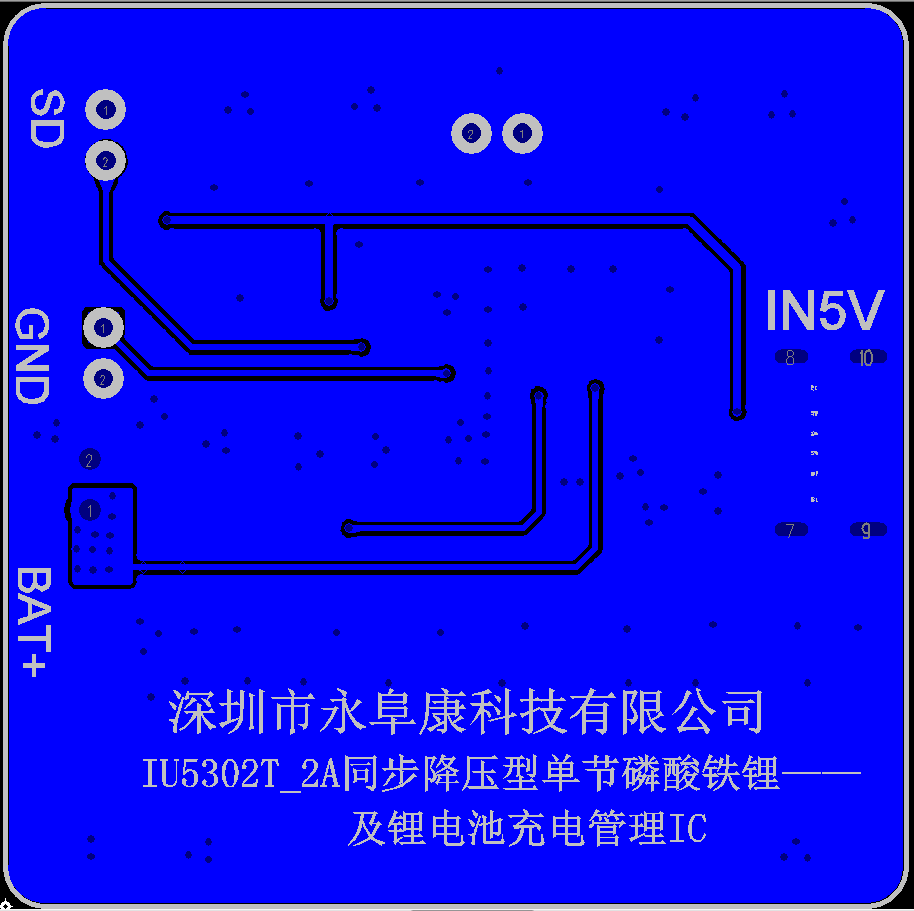

5IU5302T DEMOPCB底层设计图


6IU5302T DEMO板贴片图


7、IU5302T DEMO板物料清单

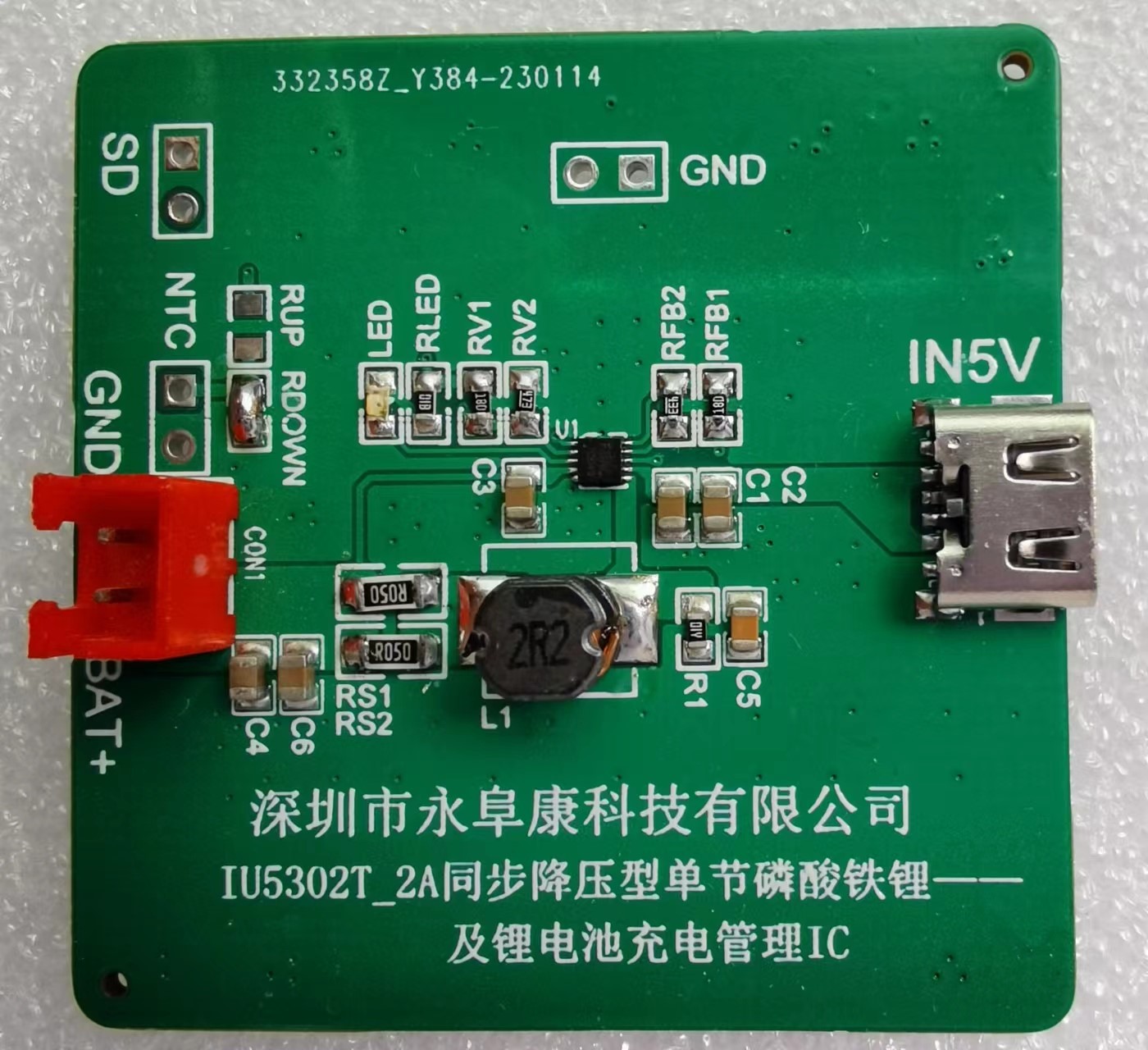

8、IU5302T DEMO实物图
