TDK推出适合超声波应用的紧凑型屏蔽式变压器

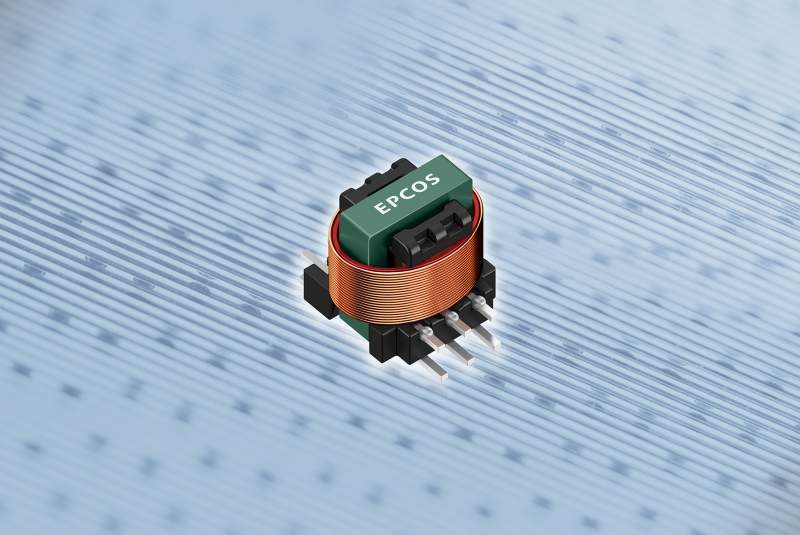

TDK株式会社(东京证券交易所代码:6762)推出新的爱普科斯(EPCOS) B78302A*系列微型变压器,非常适合超声波应用。新系列的变压器采用E5磁芯和SMD(表面贴装)设计,提供了三种型号,匝比范围为1:1:10.8至1:1:15.3,电感范围为2 mH至4 mH,可接受客户的定制需求调整匝比和感值。设计工作频率范围为50 kHz至300 kHz,工作温度-40°~125°。新型变压器已通过AEC-Q200可靠性验证,尺寸紧凑(8.1 x 7.0 x 7.0 mm),采用屏蔽绕组能更好的抑制干扰。


变压器主要在超声波应用中使用,实现驱动器IC和超声波发射器或接收器之间的最佳阻抗匹配,典型应用包括驻车辅助、工业机器人、无人机和物流机器人、自动导引车 (AGV) 和液面测量系统。

特性和应用

主要应用

  • 驻车辅助

  • 工业机器人

  • 无人机和物流机器人

  • 自动导引车 (AGV)

  • 液位测量系统

主要特点和优势

  • 超紧凑的尺寸:仅为8.1 x 7.0 x 7.0 mm

  • 工作频率范围:50 kHz至300 kHz

  • 允许温度范围:-40 °C至+125 °C

  • 符合AEC-Q200标准

如需了解该产品的更多信息,请访问www.tdk-electronics.tdk.com.cn/zh/transformers_automotiv.

关于 TDK 公司

TDK株式会社总部位于日本东京,是一家为智能社会提供电子解决方案的全球领先的电子公司。TDK建立在精通材料科学的基础上,始终不移地处于科技发展的最前沿并以“科技,吸引未来”,迎接社会的变革。公司成立于1935年,主营铁氧体,是一种用于电子和磁性产品的关键材料。TDK全面和创新驱动的产品组合包括无源元件,如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统(如:温度和压力、磁性和MEMS传感器)。此外,TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2022财年,TDK的销售总额为156亿美元,全球雇员约为117,000人。
