大联大友尚集团推出基于Diodes产品的无线电动工具USB PD接收方案

2022年10月18日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于达尔科技(Diodes)AP33772芯片的无线电动工具USB PD接收方案。

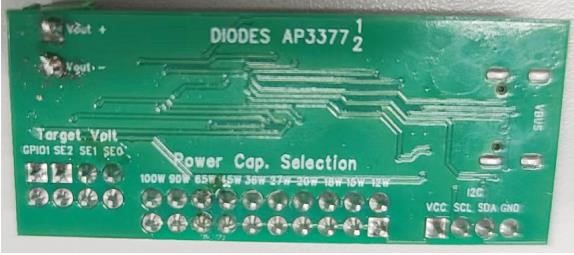

图示1-大联大友尚基于Diodes产品的无线电动工具USB PD接收方案的展示板图

随着电动工具市场逐渐扩大,电动工具无绳化、轻便化的发展趋势明显,越来越多的电动工具将锂电池代替有绳充电作为其动力源。在这种形势下,电动工具需要配备一款通用的充电接口来满足随时随地的充电需求。对此,大联大友尚基于Diodes AP33772芯片推出了无线电动工具USB PD接收方案,该方案可兼容市场上98%的快速充电器,给客户提供真正便捷的快充体验。


图示2-大联大友尚基于Diodes产品的无线电动工具USB PD接收方案的场景应用图

本方案采用的AP33772是一款高性价比USB PD3.0 PPS解码器,采用QFN4040-24小型封装,兼容市场多种通用USB PD协议,能够广泛应用于Type C~Type C电缆及Type A~Type C电缆的设备上。并且方案可通过USB-C协调,从而可根据不同客户的要求及电池电压来实现私人订制规格,支持3.3V~20V PPS电压范围。

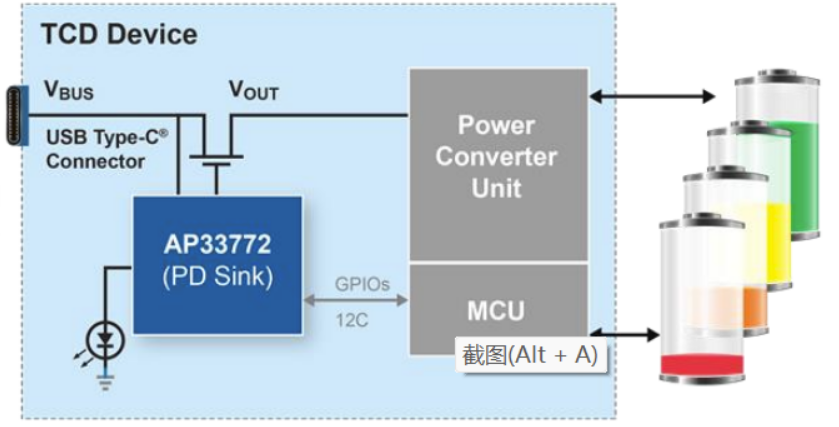

图示3-大联大友尚基于Diodes产品的无线电动工具USB PD接收方案的方块图

针对电压和功率需求,本方案采用简易的接脚设定,以增加使用的便利性,其可通过内置的应用自动连接USB PD3.0兼容充电器进行PD3.0协调,以获得所需功率等级。除此之外,方案中也可设置一个LED信号灯(由一个GPIO驱动)来清楚显示电池的充电状态及可能出现的故障情况。

核心技术优势

支持USB PD Rev3.0 V1.2协议;

支持PPS规范(20mV/Step,50mA/Step);

内置I2C及GPIO寄存器及通信;

支持N-MOS驱动 VBUS开关;

支持dead-battery模式;

高范围工作电压:3.3~24V;

具有各种OTP,OCP,OVP保护。

方案规格:

订制规格:5V/3A,9V/1.5A的输入功率;

充电指示灯;

过压充电保护;

过流充电保护;

欠压放电保护;

过载保护及短路保护。
