CS5918 开关型2A单节4.2V锂电充电管理IC方案

引言

锂电池广泛应用于各种移动电子设备,如便携数码、灯具、玩具、小家电及电动工具等产品,应用于单节锂电的充电芯片的出货量非常巨大。

充电芯片分为线性充电和开关型充电管理。线性充电芯片体积小、易于使用、无噪声及辐射传导干扰、成本低廉,市场上比较熟悉通用的型号是40544056;但是效率低发热量大,无法满足1A以上大电流充电应用。开关型充电芯片以其高效率而闻名,可贴片小型封装输出较大的充电电流。但与线性充电芯片相比,外围电感器需要更大的电路板空间,增加了BOM成本和设计复杂性,且需考虑EMI辐射干扰。

选择哪种类型的充电芯片主要取决电池容量及充电时间的要求。通常,由于小型PCB尺寸、简单的设计和较低的成本、小型电池和低充电电流应用,如可穿戴设备、物联网(IoT)等都优选线性充电芯片。智能手机、平板电脑和小家电等大容量及多电池并联应用将优先使用开关型充电管理芯片。

针对大容量单节锂电池的应用,深圳市永阜康科技有限公司现在大力推广一颗业内首款采用SOT23-6简易封装、开关型2A单节4.2V锂电充电芯片-CS5918,该芯片外围元件少,应用简单,极具性价比,具有广泛的市场应用前景。

概要

CS5918R是一款5V输入,支持单节锂电池或锂离子聚合物电池的降压充电管理IC。CS5918R集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。CS5918R转换器具有2A的充电电流能力,充电电流可以通过外部电阻灵活可调。

CS5918R内置四个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适应环路。

CS5918R具有完善的保护功能,包括输入欠压/过压保护、电池过压和短路保护以及芯片温度保护。此外芯片通过外接的LED指示灯对充电过程实现全程监控。

CS5918R提供了纤小的SOT23-6L封装类型供客户选择,其额定的工作温度范围为-40℃至85℃。

描述

同步降压充电

充电电流外部可调

±0.75%电池恒压精度

输入自适应电流限制,防止拉垮适配器输出

最大充电时间限制

内置功率MOS

充电状态指示

芯片过温保护,芯片温度自适应调节

输入欠压和过压保护

电池短路和过压保护

CS5918应用信息

1、CS5918脚位图

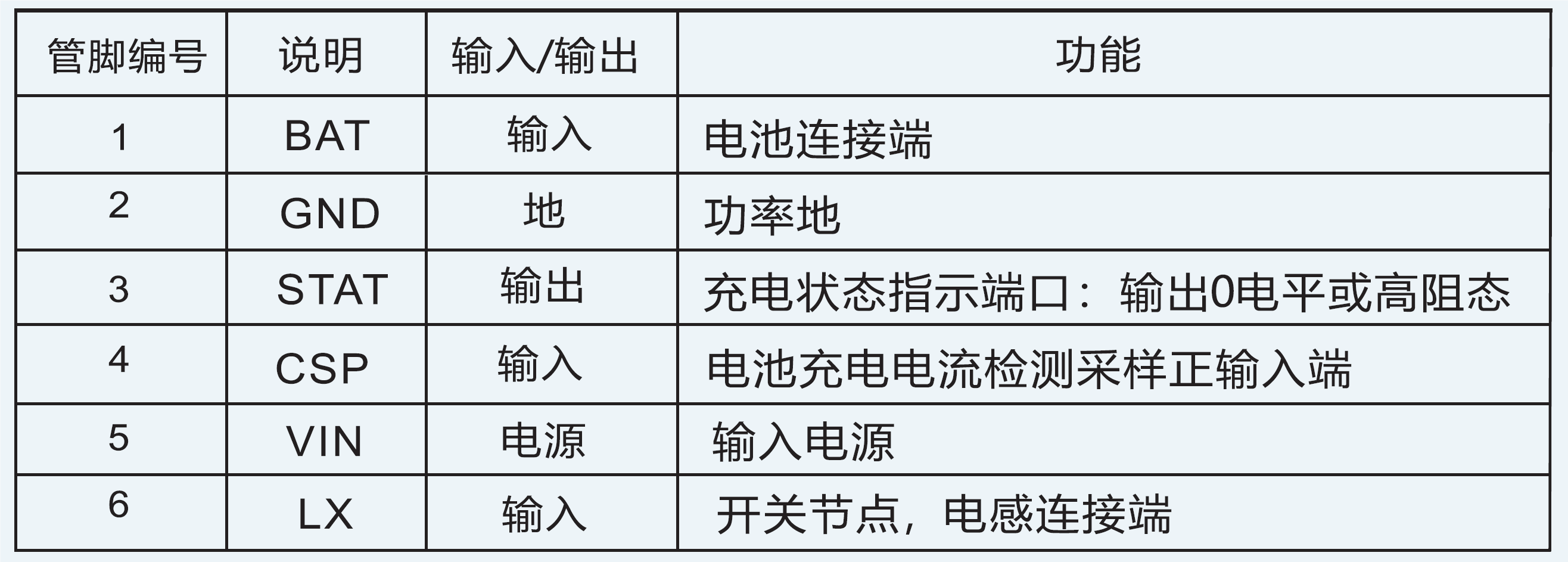

2、CS5918管脚说明

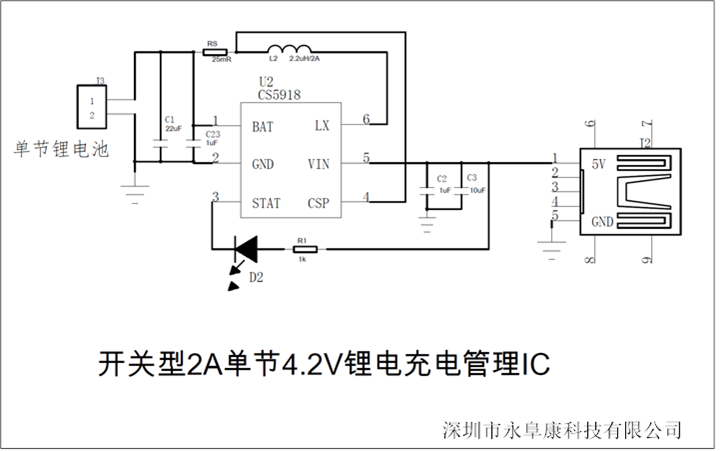

3、CS5918 DEMO原理图

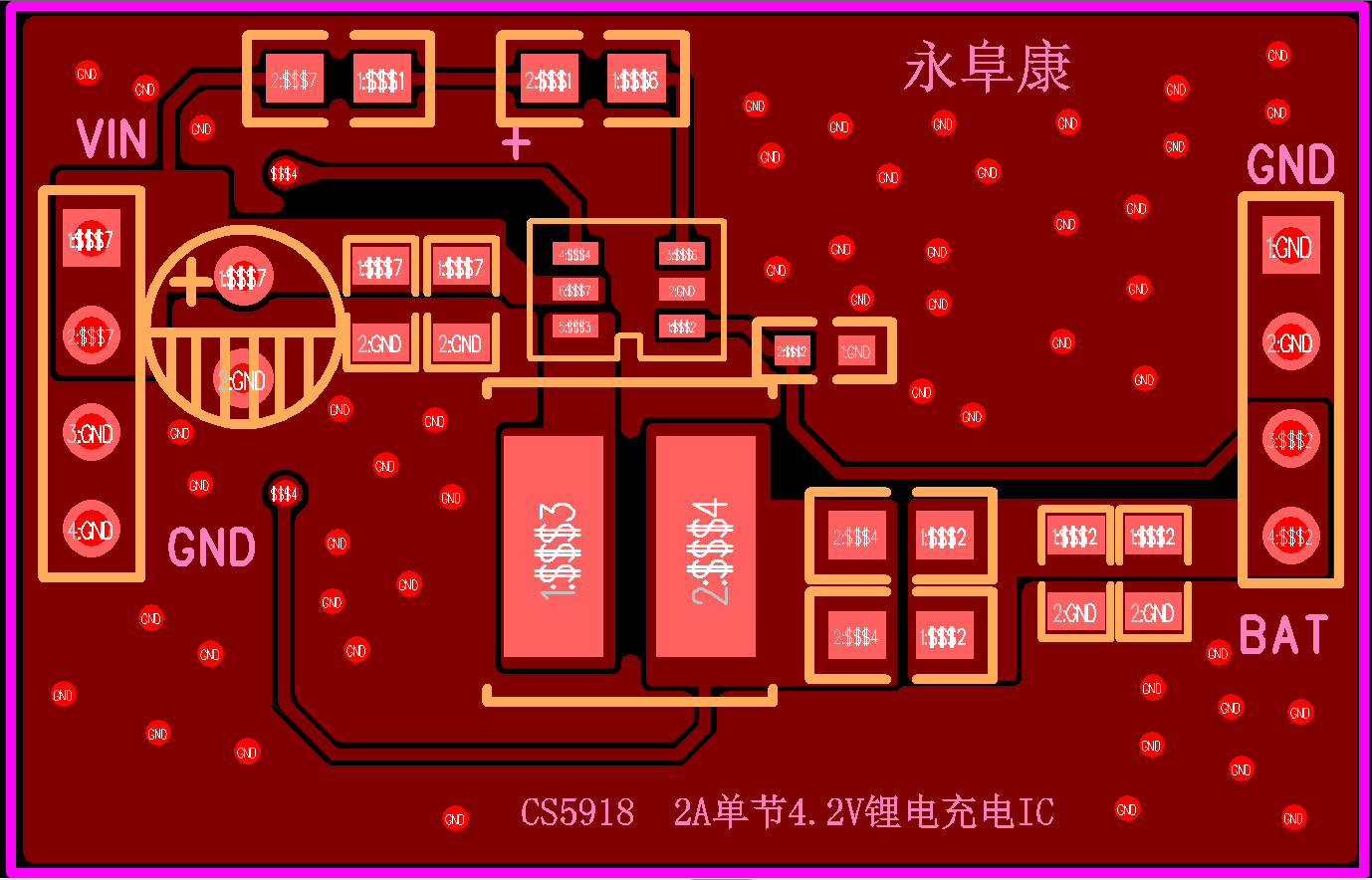

4CS5918 DEMOPCB顶层设计图

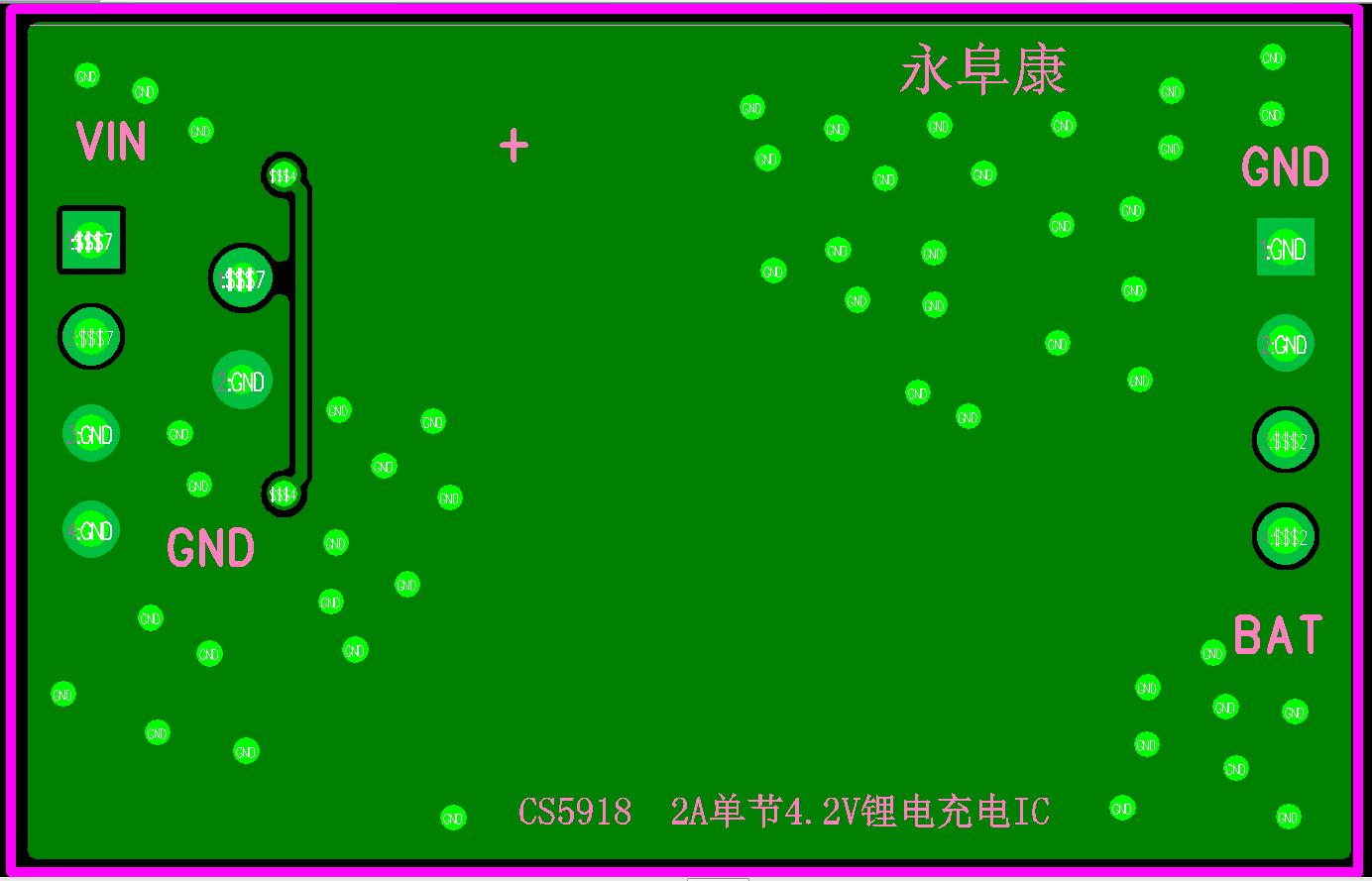

5 CS5918 DEMOPCB底层设计图

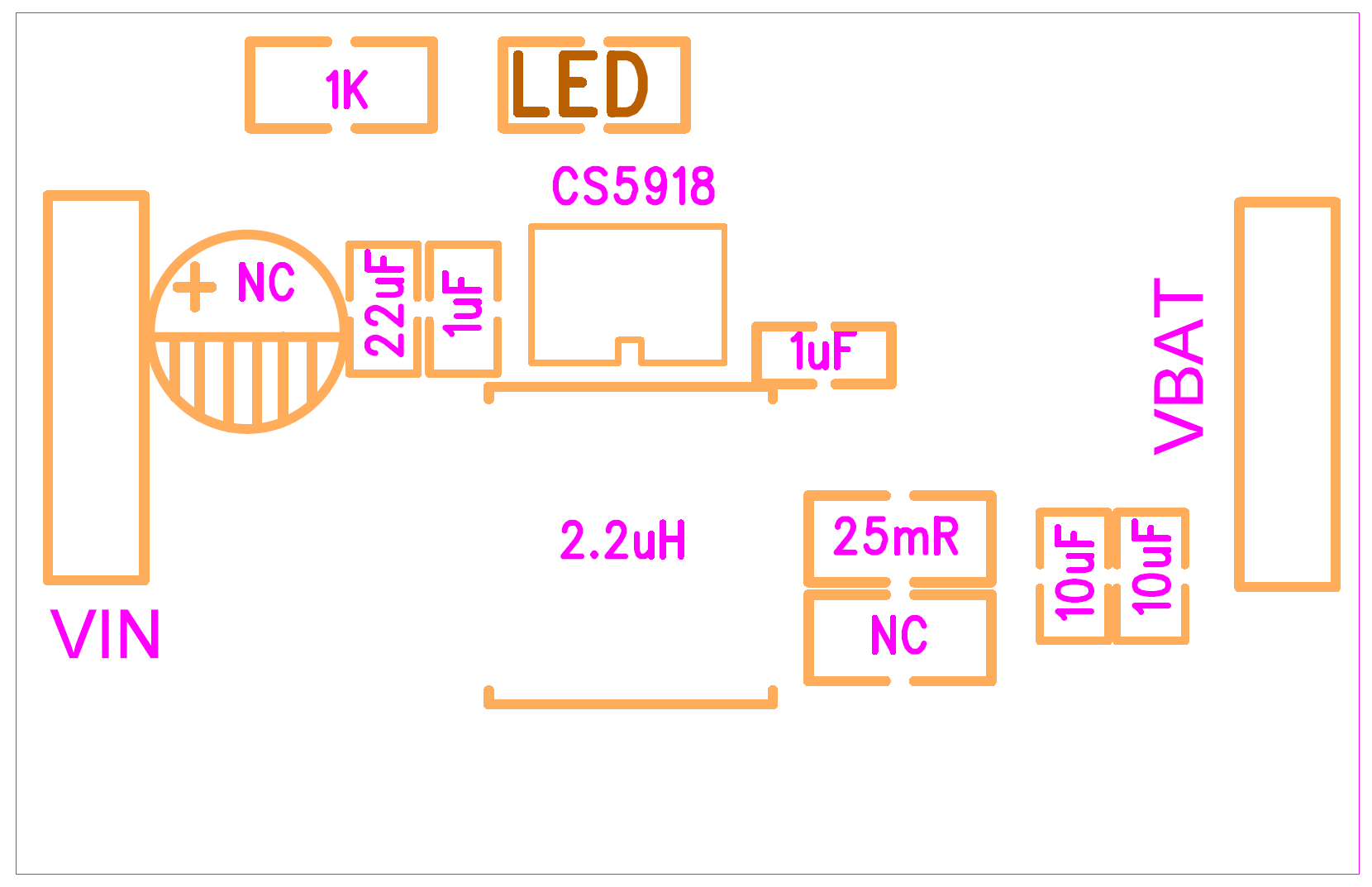

6CS5918DEMO板贴片图

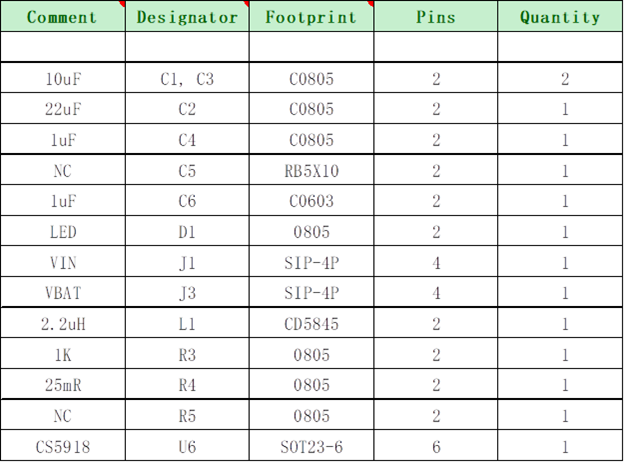

7CS5918DEMO板物料清单

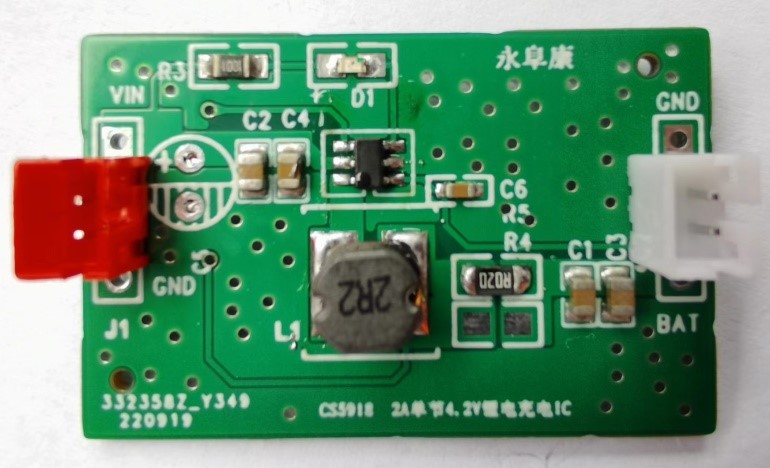

8、CS5918DMEO实物图
