CS8685 双声道2x80W大功率D类音频功放IC解决方案

引言

D类音频功放IC兼具体积小、发热少、集成度高和高清音质等优势,同等电压能够提供比传统AB类音频放大器更高的输出功率,占板面积减少,是家庭影院系统、声霸音箱、低音炮等音频系统消费电子产品的理想选择。近年来,D类音频功放IC因其效率高,符合现代社会的发展趋势,使得应用越来越广泛。

日前,深圳市永阜康科技有限公司大力推广一颗2x80W双声道大功率D类音频功放IC-CS8685H,采用独有的EQB-32(顶部散热焊盘外接散热器)封装,强劲的驱动能力能够保证大功率输出,在26V电源电压驱动2个4欧扬声器、无需任何功率或电流限制、实现大功率高效率的音频输出。充分满足条形音箱、后装汽车音频解决方案、大功率蓝牙音箱的使用需求.

主要特性与优势

- 5.0V至35V宽泛电源电压适应多种电源应用:支持3节或4节锂电、铅酸铅酸等升压至26V; 18-30V适配器供电等应用;

- 主从模式可编程控制,可实现无限级联功率输出,满足2.1、4.0、5.1等多声道应用;

- 多重开关频率可选,AM抑制功能,避免收音干扰;

- 低RDS(on) 、比领先的同类竞争产品低20%,可提升低频下潜度;

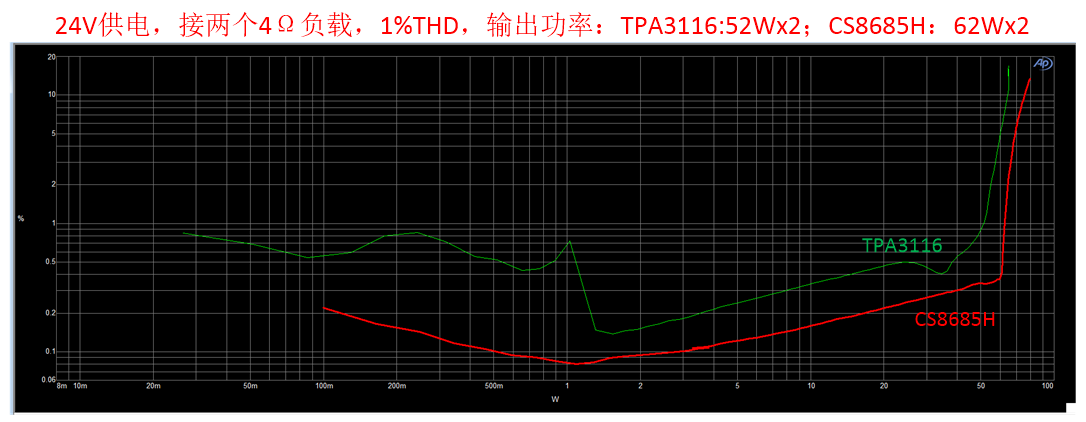

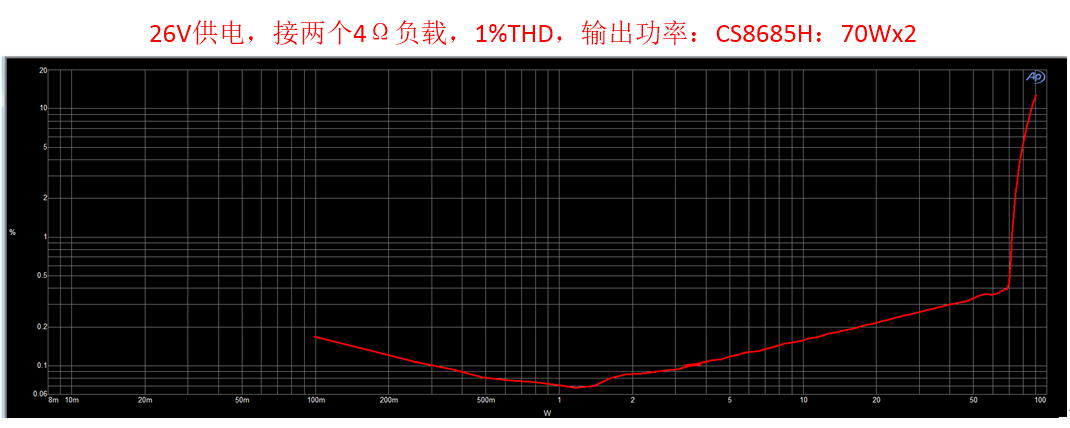

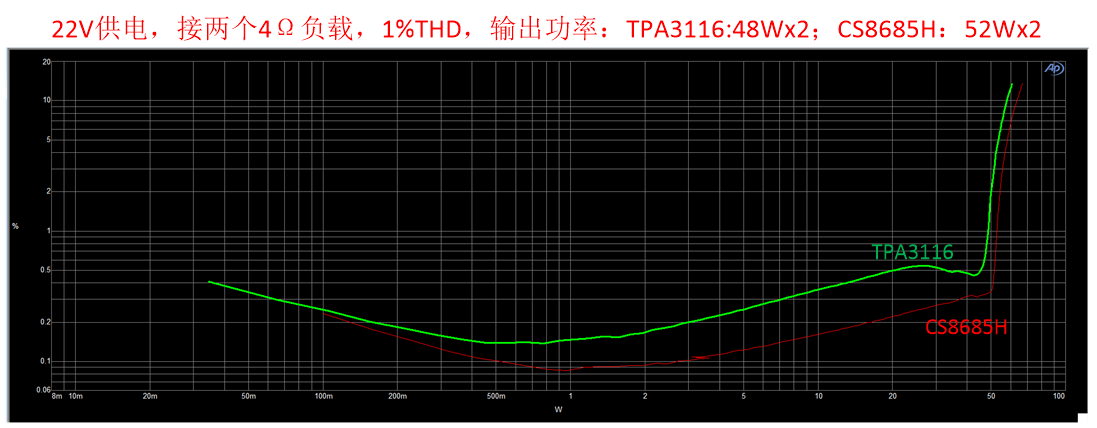

实测输出功率指标





概要

CS8685H是-款2x80W立体声D类音频功率放大器,这款器件在顶层设计了散热焊盘,焊盘上连接散热器后在供电电压24V的情况下,最大可以输出2x75W的连续功率;通过主从模式的设置可以让CS8685H实现无限级联,从而实现系统的多路输出;CS8685H具备先进的EMI抑制技术,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。CS8685H内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8685H最高可达93%以上的效率,40V以上的耐压设计微芯片提供了超高的可靠性,可以有限的降低生产过程中的不良比例。

CS8685H提供了特殊的EQB32封装形式供客户选择,合适的封装尺寸为客户安装散热器件提供了最大的方便,其额定的工作温度范围为-40℃至85℃。

描述

  • 输出功率(THD+N=10%)

    VDD = 24V@RL = 4 Ω   2x75W

    VDD = 28V@RL = 4 Ω   2x100W(峰值)

  • 输出功率(THD+N=1%)

    VDD = 22V@RL = 4 Ω   2x50W

    VDD = 24V@RL = 4 Ω   2x62W

    VDD = 26V@RL = 4Ω   2x70W

    VDD = 28V@RL = 6Ω   2x60W

    VDD = 30V@RL = 6Ω   2x68W

  • 单电源供电,宽电源电压范围:5V-30V

  • 高可靠性设计:40V耐压设计

  • 效率高达93%

  • 三段增益可选

  • 静音功能控制

  • 主从模式可编程控制,可实现无限级联功率输出

  • 音频系统带滤波网络,静态电流小于15mA@24V

  • 多重开关频率可选,AM抑制功能

  • 可编程功率限制

  • 良好短路保护和具备自动恢复功能的温度保护

  • 良好的失真和防噗声功能

  • 增强型封装设计:顶层散热焊盘的特殊设计

  • 差分输入

  • 符合汽车的应用要求

应用信息

1.CS8685H脚位图

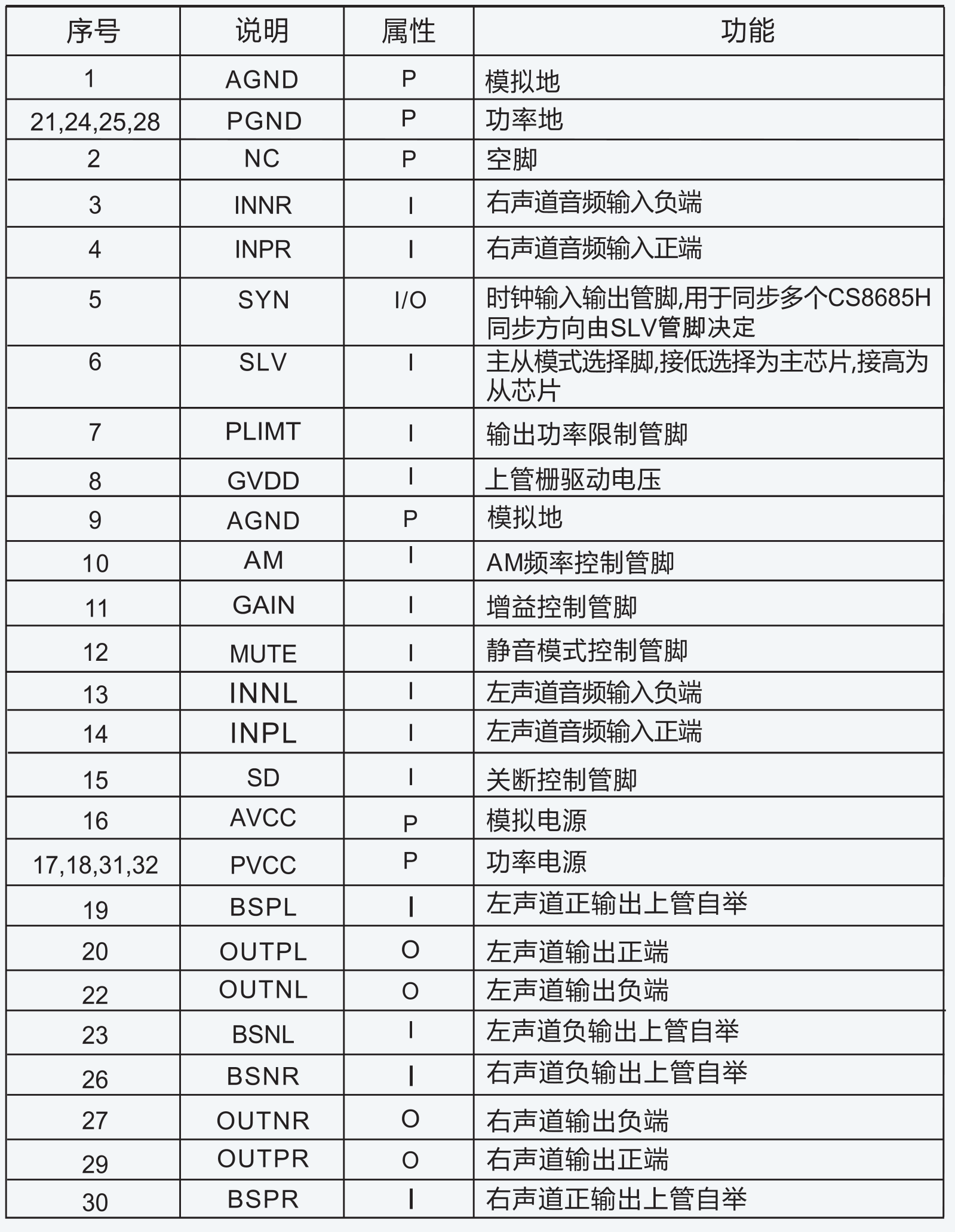

2.CS8685H管脚说明

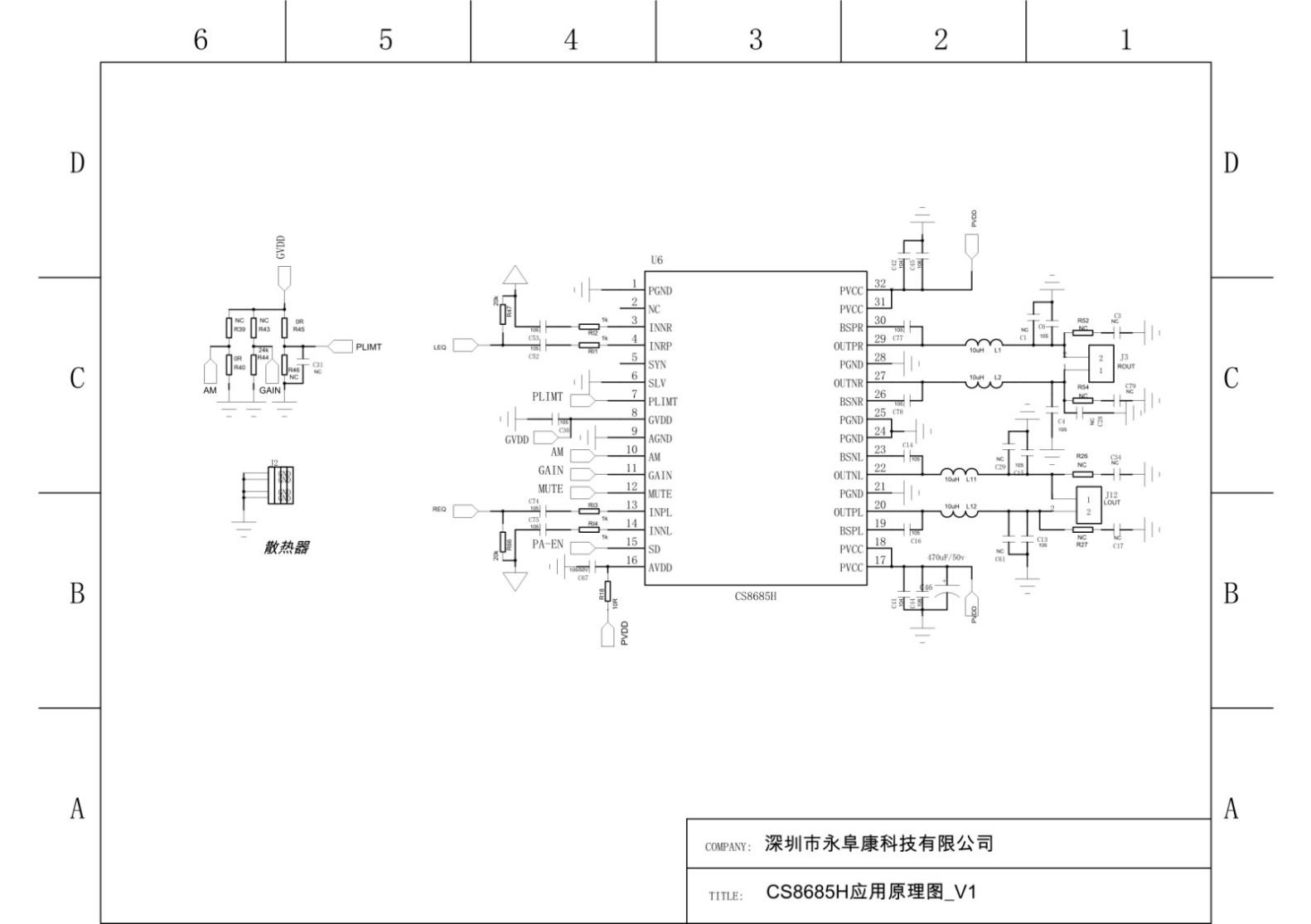

3.CS8685H DEMO原理图


4.CS8685H DEMOPCB顶层设计图


5.CS8685H DEMOPCB底层设计图

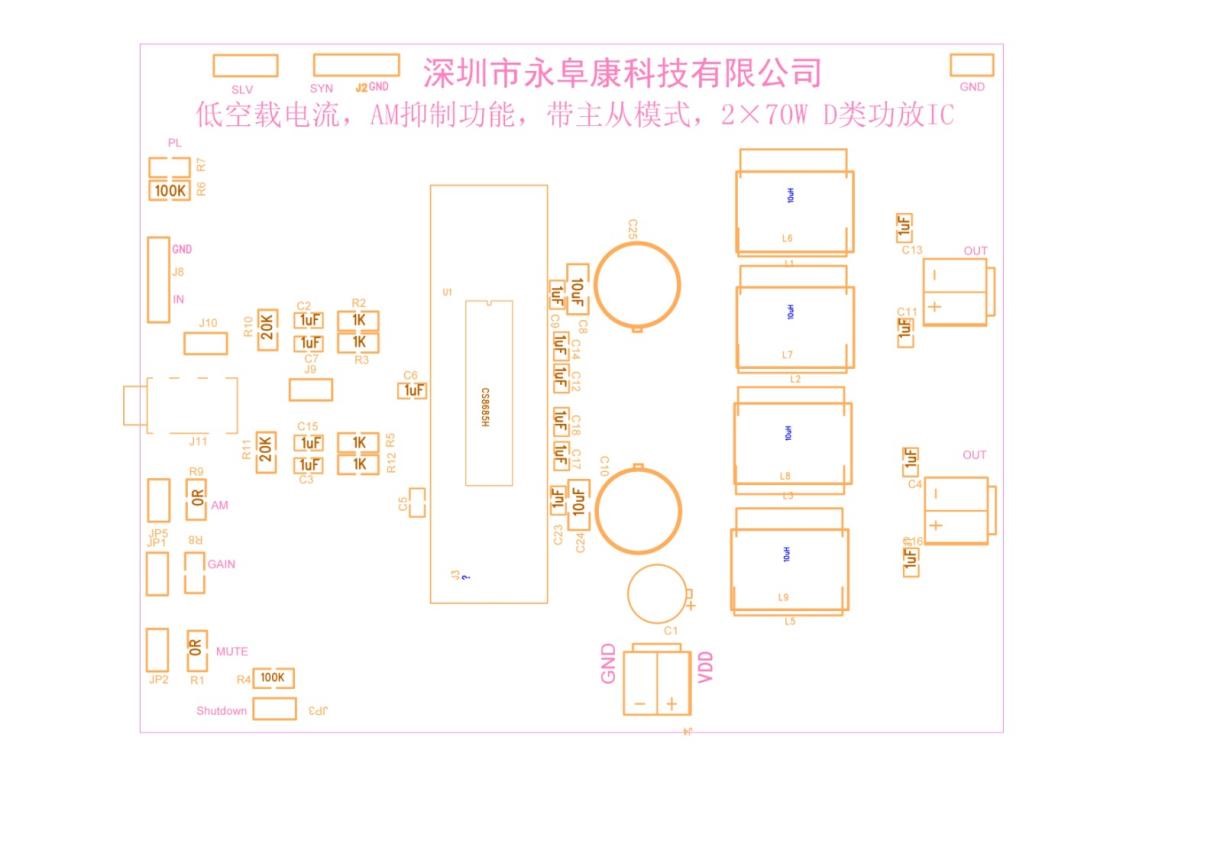

6.CS8685H DEMO板贴片图


7.CS8685H DEMO板物料清单


8. CS8685H DEMO实物图
