与传统产品相比,额定电流增加了10%,达到5.5 A,直流电阻降低了22%,达到25 mΩ
这些改进的关键是采用了专有的金属磁性材料技术
紧凑型低剖面外形尺寸为2.0(长)x1.2(宽)x0.8(高)

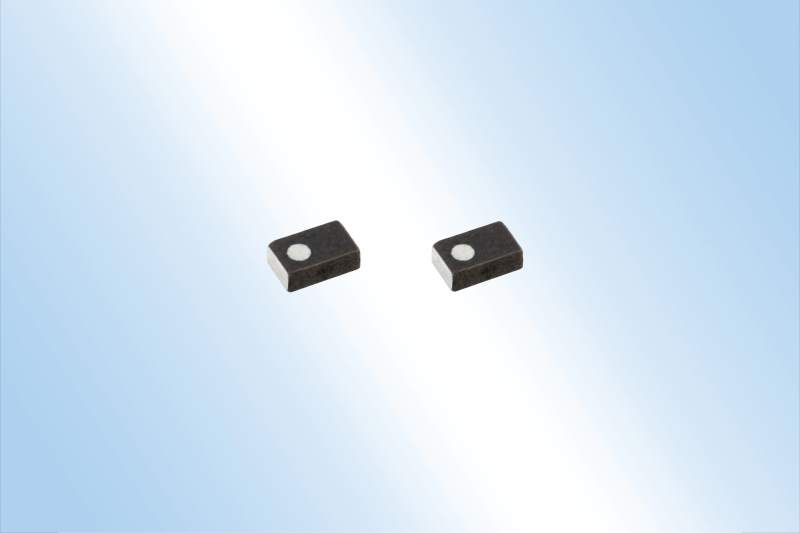

TDK株式会社(TSE:6762)开发出了新型TFM201208BLE系列电感器,用于优化空间有限的智能手机电源电路。这些电感器有0.24、0.33和0.47 µH版本,并将于2022年6月开始量产。
该TDK最新系列电感器产品的外形尺寸为2.0(长)x1.2(宽)x0.8(高),其在电流和电阻水平方面比以往的TFM201208BLD产品具有更好的电气性能。与传统产品相比,该系列产品的额定电流为5.5 A(Isat),增加了10%,直流电阻为25 mΩ,降低了22%。*这些参数是同行业中该尺寸电感器的最佳参数。**通过TDK创新的金属磁性材料技术和结构设计,实现了性能的重大提升。
随着智能手机性能的进一步提升,将需要算数吞吐量提高的系统级芯片(SoC),并且附带的无源元件必须表现出更高的电流特性。此外,智能手机的设计集成了越来越多的功能,导致所涉及的电源电路数量渐增。因此,采用的电感器必须具有低电阻,并且损耗最小,以便延长电池寿命。TFM201208BLE系列为智能手机原始设备制造商(OEM)提供了急需的价值,也提供了必要的高电流和低电阻。
TDK的整个TFM系列还具有各种汽车应用电感器,包括用于电动汽车动力总成的额定电压为40 V的产品。今后,TDK将不断扩展其产品系列,以满足更广泛的电源电路需求。
*来源:基于0.33 uH电感器型号的比较
**来源:TDK,截至2022年6月
术语
Isat:基于电感变化的电流值(比初始L值降低30%)
SoC:系统级芯片
主要应用
智能手机
平板电脑
主要特点和优点
与传统产品(0.33 uH)相比,额定电流增加了10%,达到5.5 A,直流电阻降低了22%,达到25 mΩ
工作温度范围为-40 ℃ 至+125 ℃
2.0(长)x1.2(宽)x0.8(高)的紧凑型低剖面尺寸有助于节省空间

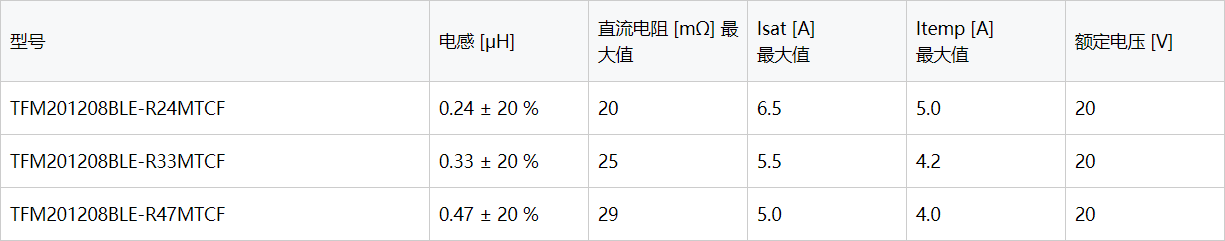

关键数据
