大联大友尚集团推出基于ST产品的DC/DC ACF隔离式电源供应器方案

大联大控股宣布,其旗下友尚推出基于意法半导体(ST)PM8804的DC/DC ACF隔离式电源供应器方案。

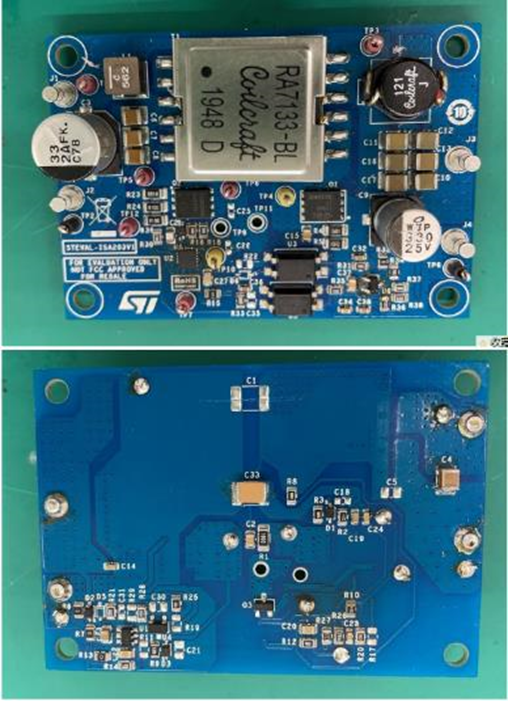

图示1-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的展示板图

随着5G应用的迅速普及和推广,新一代网通服务器、交换机与小型基站的需求呈现高速成长状态,在这种背景下,电源供应器的设计也随之朝向高功率、小型化、轻量化的趋势发展。目前,市面上大多网通POE所使用的DC/DC电源功率约50W左右,不仅体积大且零件繁多,而且其使用的传统Flyback架构效率也不理想。为此,大联大友尚基于ST PM8804推出了DC/DC ACF隔离式电源供应器方案,可以帮助工程师实现较高的转换效率。


图示2-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的场景应用图

本方案的核心是ST旗下的PM8804 PWM控制器,其集成了设计智能高效48V转换器所需的所有电路。内部的高压线性稳压器具有20mA(典型值)输出电流,因此该器件的启动仅需极少外部元件。此外,PM8804控制器还具有可编程振荡器、可调斜率补偿、具有可编程死区时间的双互补低侧驱动器、可编程软启动、软关断以及可编程电流检测消隐时间。不仅如此,该器件嵌入了一组保护功能,可以消除系统级灾难性故障的风险。

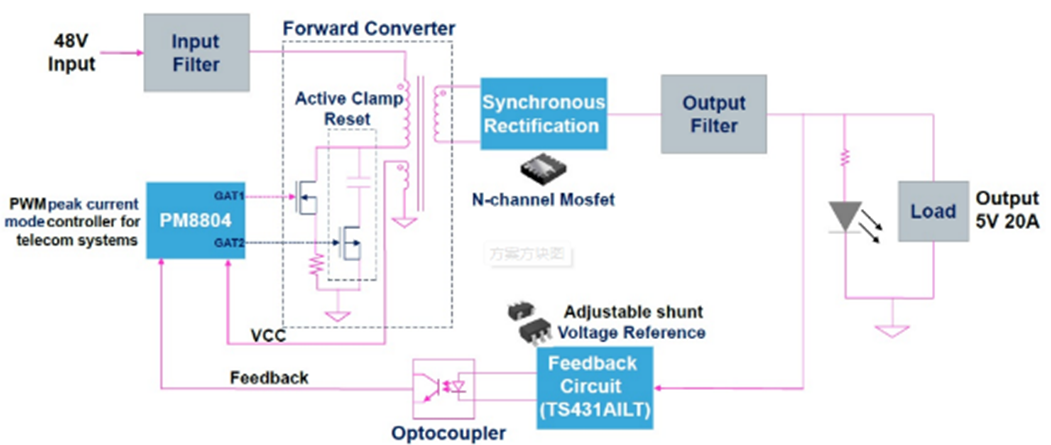

图示3-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的方块图

在该方案的帮助下,工程师不仅可以最大限度地节省电路板空间和物料清单,还能够提高电源系统的转换能效。

核心技术优势:

PWM峰值电流模式控制器;

输入工作电压高达75V

内部高压启动稳压器,具有20mA电流能力;

具有可程式设计消隐功能的电流检测时间高达200ns

高达1MHz的可程式设计固定频率;

可设置时间的软启动;

软关闭(可选禁用);

双低侧互补栅极驱动器;

10200ns的可程式设计死区时间GATE1GATE2之间;

栅极驱动器具有1A峰值能力;

GATE2可选择关闭以减少消耗;

80%最大占空比,内部斜率补偿:

CTL引脚上的内部上拉电阻使能光耦连接。

工作电流消耗<1.5mA

嵌入式保护:

4个事件后具有过电流保护;

具有自动重启功能的延迟超载保护;

VC 上的回馈断开 (OV) 保护。

风险保护:

热关断。

方案规格:

基于PM8804DC/DC正向转换器;

输入电压范围:4256VDC

开关频率:250kHz

输出:

功率:100W

电压:5VDC

电流:高达20A

峰值效率>94%

开路保护;

符合RoHS

符合WEEE标准。
